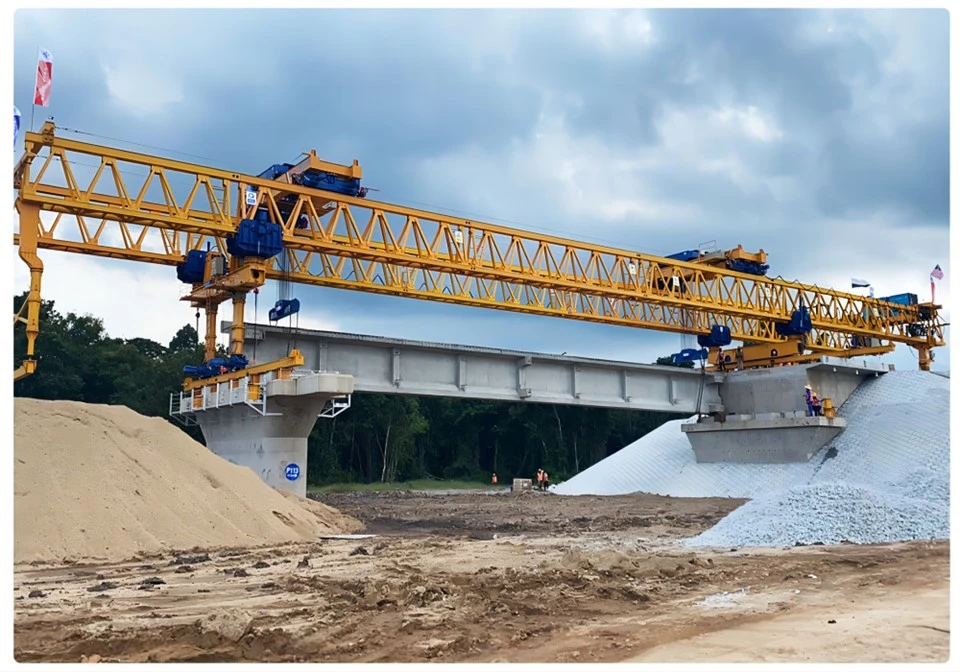

Màquina de muntatge de ponts de 200 tones

Dissenyat per revolucionar la manera com es construeixen els ponts, aquest equip d'última generació combina tecnologia avançada, eficiència i seguretat per oferir resultats excepcionals en projectes de construcció de ponts.





Incorporeu la nostra màquina de muntatge de ponts al vostre proper projecte de construcció de ponts i experimenteu una nova era d'eficiència, seguretat i excel·lència. Aquestes són algunes de les característiques clau d'aquesta màquina de muntatge de ponts de 200 tones:



1. Enginyeria de precisió: la nostra màquina de muntatge de ponts està dissenyada amb una atenció meticulosa als detalls, garantint la precisió i l'exactitud en cada fase del muntatge del pont. Això garanteix una connexió perfecta entre els components i millora la integritat estructural general.



2. Muntatge ràpid: amb els seus processos automatitzats i racionalitzats, la màquina redueix significativament el temps necessari per al muntatge del pont. Això no només accelera els terminis del projecte, sinó que també minimitza les interrupcions al trànsit i als voltants.



3. Versatilitat: La màquina és adaptable a una àmplia gamma de dissenys i dimensions de pont. Pot manejar diversos tipus de ponts, com ara ponts de bigues, ponts d'arc, ponts atirantats i molt més. La seva naturalesa versàtil el converteix en una opció ideal per a diversos projectes d'infraestructura.



4. Seguretat millorada: la seguretat és primordial en qualsevol esforç de construcció. La nostra màquina de muntatge de ponts està equipada amb funcions de seguretat avançades, com ara monitorització en temps real, protocols d'aturada d'emergència i sistemes integrals de protecció contra caigudes. Això garanteix el benestar de l'equip de construcció i l'entorn que l'envolta.



5. Eficiència: reduint la necessitat de mà d'obra i optimitzant la utilització dels recursos, la màquina maximitza l'eficiència global. Redueix els residus, redueix els costos operatius i contribueix a un procés de construcció més sostenible.



6. Funcionament remot: la màquina de muntatge de ponts es pot operar de forma remota, cosa que permet als operadors mantenir una distància segura de les zones de treball potencialment perilloses. Aquesta capacitat d'operació remota millora el control i la visibilitat durant el procés de construcció.



7. Impacte ambiental minimitzat: reconeixem la importància de la responsabilitat ambiental. La nostra màquina està dissenyada per minimitzar el soroll, les emissions i altres impactes ambientals, alineant-se amb les pràctiques de construcció modernes que prioritzen la sostenibilitat.





1. Capacitat d'elevació: 200 tones (excepte el pes de l'escampador)

2. Pes propi de la màquina muntadora de ponts: 118 tones (pes màxim d'una sola peça: 7t)

3. Resistència al vent

(1) Estat de marxa sense càrrega: nivell 8

(2) Estat d'ancoratge sense càrrega: nivell 12

(3) Estat d'elevació amb càrrega completa: nivell 7

4. Velocitat d'elevació:

(1) Càrrega completa: 0~1,0/min

(2) Sense càrrega: 0~1,5 m/min

5. Velocitat d'arronsament: 0~0,6 m/min (amb càrrega de càrrega)

6. Interval de treball: Rmin=7m - Rmax{=12m

7. El mode de marxa de tota la màquina: tipus de caminada (el cilindre d'oli s'empeny cap amunt i no hi ha càrrega durant el procés de caminada)

8. Velocitat de desplaçament de tota la màquina: tot el moviment és de 15 m, inclòs el desmuntatge de l'ancoratge, la inversió de la pista i el posicionament, tot el procés no dura més de 2 hores.

9. Capacitat d'escalada sense càrrega de tota la màquina: ± 3,5 graus

10. Alçada d'elevació: 65 m per sota de la coberta del pont, 1 m per sobre del pont

11. Distància d'ancoratge davanter i posterior: 18m (16m, 19,5m)

12. Distància entre els punts de suport esquerre i dret durant el treball: exterior 10,5 m, interior 5,7 m

13. Distància entre els punts de suport davanter i posterior: 16,85m

14. Angle de deflexió d'elevació: direcció del pont horitzontal 1,5 graus, direcció del pont longitudinal 3,5 graus

15. Rendiment d'anivellament de l'escampador: amb funcions d'anivellament vertical i horitzontal

16. La capacitat instal·lada de tota la màquina: 110Kw

17. Stability factor of the whole machine: meets the requirements of GB3811-83 (various working conditions∑M>0)

18. Característiques i avantatges del producte: muntatge de biga de doble amplada i bidireccional, caminada pas a pas, contrapès transversal, els estabilizadors davanters i posteriors estan equipats amb sistemes hidràulics, els estabilizadors es poden ajustar amb 0. 8-1 metres, es pot ajustar la biga principal i es poden aixecar bigues inclinades de 45-graus, etc.





La màquina de muntatge de ponts de 200 tones és un equip complex que aporta innovació i eficiència als projectes de construcció de ponts. Aquesta màquina, que inclou diversos components especialitzats, agilitza el procés de muntatge del pont. Aquests són els components clau que conformen aquesta tecnologia excepcional:



1. Marc principal: el marc principal serveix com a columna vertebral de la màquina de muntatge de ponts. Proporciona suport estructural i estabilitat a tot l'aparell. Construït amb materials robusts, el marc principal garanteix la durabilitat i la longevitat de la màquina.



2. Sistema de pòrtic: el sistema de pòrtic és una part crítica de la màquina que abasta la longitud del pont. Està format per bigues i pistes robustes que faciliten el moviment de diversos components durant el procés de construcció. El sistema de pòrtic permet el posicionament i l'alineació precís dels segments del pont.



3. Mecanisme d'elevació: el mecanisme d'elevació s'encarrega d'elevar i col·locar segments de pont pesats al seu lloc. Utilitza sistemes hidràulics o mecànics per garantir una elevació controlada i precisa, contribuint al muntatge de precisió del pont.



4. Equip de manipulació de segments: aquest equip inclou eines especialitzades per agafar, subjectar i manipular segments de pont durant el muntatge. Assegura una manipulació segura i eficient de diversos components del pont, reduint el risc de danys i errors humans.



5. Plataformes de muntatge: aquestes plataformes proporcionen una superfície de treball estable per als membres de la tripulació de construcció. Permeten als treballadors accedir a diferents zones del pont per al muntatge, la soldadura i altres tasques alhora que garanteixen la seva seguretat.



6. Cabina de control: la cabina de control allotja els controls de l'operador de la màquina, els sistemes de monitorització i els equips de comunicació. A partir d'aquí, els operadors supervisen tot el procés de construcció, fan els ajustos i s'assegura que es compleixen els protocols de seguretat.



7. Font d'energia: la màquina de muntatge de ponts requereix una font d'energia fiable, normalment en forma de motors dièsel o motors elèctrics. Aquesta potència impulsa els sistemes hidràulics de la màquina, els mecanismes d'elevació i altres components operatius.



8. Sistema de control avançat: les màquines modernes de muntatge de ponts estan equipades amb sistemes de control sofisticats. Aquests sistemes utilitzen automatització i sensors informatitzats per gestionar diversos aspectes del procés de construcció, inclosos els protocols d'elevació, alineació i seguretat.



9. Característiques de seguretat: és primordial garantir la seguretat dels treballadors i de l'entorn. Les característiques de seguretat inclouen botons d'aturada d'emergència, sensors de proximitat, sistemes de protecció contra caigudes i alarmes que alerten els operadors dels possibles perills.



10. Telemetria i monitorització: Moltes màquines de muntatge de ponts incorporen tecnologia de telemetria i monitorització. Això permet la recollida de dades en temps real, l'operació remota i l'anàlisi del rendiment, millorant l'eficiència i les capacitats de resolució de problemes.



11. Rodes o cadenes: depenent del disseny, les màquines de muntatge de ponts poden estar equipades amb rodes o cadenes. Aquests components de mobilitat permeten que la màquina travessi el lloc de construcció, posicionant-la per a diferents fases de muntatge del pont.



12. Accés al manteniment: En el disseny s'integren punts d'accés fàcil per al manteniment i el servei. Aquests punts d'accés faciliten el manteniment, les inspeccions i les reparacions periòdiques, garantint el rendiment òptim de la màquina durant la seva vida útil.









La màquina de muntatge de ponts de 200 tones representa un canvi de joc en l'àmbit de la construcció de ponts, oferint una multitud d'avantatges que redefineixen els enfocaments tradicionals. Aquesta tecnologia d'avantguarda revoluciona el procés de construcció, proporcionant una sèrie d'avantatges que inclouen eficiència, seguretat i qualitat:



1. Millora de l'eficiència: els processos automatitzats de la màquina de muntatge de ponts acceleren significativament el muntatge del pont. Redueix la necessitat de mà d'obra, optimitza la utilització dels recursos i accelera els terminis del projecte, la qual cosa, en última instància, condueix a una finalització més ràpida del projecte.



2. Flux de treball simplificat: els sistemes integrats de la màquina funcionen en harmonia, promovent un flux de treball racionalitzat. Això elimina els colls d'ampolla i les ineficiències, assegurant que cada fase de construcció passa perfectament a la següent.



3. Muntatge precís: l'enginyeria de precisió i els mecanismes d'alineació automatitzats garanteixen un muntatge precís dels components del pont. Això dóna lloc a ponts estructuralment sòlids amb discrepàncies mínimes, millorant la qualitat global del projecte.



4. Disrupció reduïda: el muntatge ràpid que facilita la màquina redueix el temps que les obres romanen actives. Això comporta una disminució de la interrupció del trànsit, les comunitats veïnes i el medi ambient.



5. Seguretat millorada: les funcions de seguretat avançades, com ara la supervisió en temps real, els protocols d'aturada d'emergència i els sistemes integrals de protecció contra caigudes, prioritzen la seguretat dels equips de construcció i les zones circumdants.



6. Adaptabilitat: la màquina de muntatge de ponts està dissenyada per adaptar-se a diversos dissenys i tipus de ponts, des de ponts de bigues fins a estructures atirantades. La seva versatilitat garanteix que pugui cobrir una àmplia gamma de requisits del projecte.



7. Estalvi de costos: optimitzant la mà d'obra, reduint el temps de construcció i minimitzant el malbaratament de recursos, la màquina ofereix un estalvi substancial de costos respecte als mètodes de construcció tradicionals.



8. Funcionament remot: Les capacitats d'operació remota permeten als operadors controlar la màquina des d'una distància segura, minimitzant la seva exposició a zones de treball perilloses i creant un entorn de construcció més controlat.



9. Qualitat constant: la precisió de la màquina i els processos automatitzats garanteixen resultats consistents i d'alta qualitat en totes les fases de construcció, des del muntatge inicial fins als tocs finals.



10. Sostenibilitat: La minimització de l'impacte ambiental mitjançant la reducció d'emissions, soroll i malbaratament de recursos s'alinea amb les pràctiques de construcció modernes que posen l'accent en la sostenibilitat i la responsabilitat.



11. Aparador de la innovació: la incorporació de la màquina de muntatge de ponts en un projecte posa de manifest el compromís amb la innovació i la progressió dins del sector de la construcció, sent un precedent per a les pràctiques de construcció avançades.



12. Aplicació versàtil: des de projectes de ponts a petita escala fins a grans esforços d'infraestructura, l'adaptabilitat i l'eficiència de la màquina la fan adequada per a un ampli espectre d'escenaris de construcció.





La màquina de muntatge de ponts de 200 tones es troba a l'avantguarda de la tecnologia de construcció moderna, oferint una àmplia gamma d'aplicacions que transformen la forma en què es construeixen els ponts. La seva versatilitat, eficiència i característiques avançades el converteixen en un actiu inestimable en diversos escenaris de construcció de ponts:



1. Construcció de nous ponts: l'aplicació principal de la màquina de muntatge de ponts és la construcció de nous ponts. Sobresurt en el muntatge de components del pont, assegurant una alineació precisa i accelerant el procés general de construcció.



2. Rehabilitació i millores de ponts: quan els ponts existents requereixen rehabilitació, ampliació o millores, la màquina de muntatge de ponts resulta inestimable. Ajuda a desmuntar components antics, aixecar i col·locar nous segments i mantenir la integritat estructural del pont.



3. Substitucions d'emergència: en casos de substitucions d'emergència de ponts a causa de desastres naturals o fallades estructurals, la màquina accelera el procés d'instal·lació de nous components del pont, minimitzant les interrupcions i restaurant ràpidament les rutes de transport vitals.



4. Dissenys de ponts complexos: l'adaptabilitat de la màquina la fa apta per a la construcció de diversos tipus de ponts, inclosos dissenys complexos com ponts atirantats i d'arc. La seva precisió garanteix que els elements de disseny complexos estiguin muntats amb precisió.



5. Ubicacions remotes o desafiants: la capacitat d'operació remota de la màquina de muntatge de ponts és avantatjosa per construir ponts en llocs difícils o remots. Els operaris poden controlar la màquina des d'una distància segura, reduint els riscos associats a terrenys difícils.



6. Ponts d'autopistes i ferrocarrils: ja sigui per a autopistes o ferrocarrils, la màquina ofereix solucions constructives eficients per a tots dos tipus de ponts. La seva capacitat per manejar càrregues pesades i mantenir alineacions precises és crucial per a rutes de transport segures i fiables.



7. Projectes de desenvolupament urbà: a les zones urbanes amb espai de construcció limitat, el disseny compacte i el muntatge de precisió de la màquina de muntatge de ponts la converteixen en una valuosa eina per construir ponts sense causar una interrupció excessiva a l'entorn circumdant.



8. Desplegament ràpid de ponts: les capacitats de muntatge ràpid de la màquina són especialment útils per a projectes que requereixen que es construeixin ponts ràpidament, com ara escenaris militars o de resposta a desastres.



9. Ponts de diversos trams: la construcció de ponts de diversos trams requereix una coordinació complexa de diversos components. Els processos automatitzats de la màquina garanteixen una alineació coherent i una col·locació precisa, fins i tot en múltiples trams.



10. Demolició de ponts: en els casos en què cal enderrocar un pont, la màquina de muntatge de ponts ajuda al desmantellament controlat, assegurant que el procés és segur, eficient i responsable amb el medi ambient.





La producció d'una màquina de muntatge de ponts implica una sèrie de passos meticulosos, des del disseny i l'enginyeria fins al muntatge i la garantia de qualitat. Aquest complex procés garanteix que el producte final compleix amb alts estàndards de rendiment, seguretat i fiabilitat. Aquí teniu una visió general del procediment de producció típic:



1. Fase de concepte i disseny:

• Els enginyers i dissenyadors col·laboren per conceptualitzar les característiques, especificacions i capacitats de la màquina de muntatge de ponts.
• Es creen plans de disseny detallats, que inclouen components estructurals, sistemes de control, característiques de seguretat i estètica.



2. Adquisició de material:

• Les matèries primeres, com ara acer d'alta resistència, components hidràulics, sistemes elèctrics i dispositius de seguretat, provenen de proveïdors de renom.



3. Fabricació de components estructurals:

• Els fabricants especialitzats configuren i munten el marc principal, el sistema de pòrtic, el mecanisme d'elevació i altres components estructurals clau segons les especificacions de disseny.
• La soldadura i el mecanitzat de precisió garanteixen la força i la precisió dels components.



4. Integració de sistemes:

• Els sistemes hidràulics, els components elèctrics, els controls d'automatització i els mecanismes de seguretat s'integren en el marc estructural.
• S'incorporen interfícies de control avançades i sistemes de telemetria per a l'operació remota i la supervisió de dades.



5. Muntatge de subsistemes:

• Diversos subsistemes, com ara el mecanisme d'elevació, l'equip de manipulació de segments, les plataformes de muntatge i la font d'alimentació, estan meticulosament muntats i alineats.



6. Control de qualitat i proves:

• Es realitzen controls de qualitat rigorosos a cada etapa de muntatge per verificar l'ajust, l'alineació i la funcionalitat adequats.
• Es realitzen proves de simulació per garantir un bon funcionament i característiques de seguretat.



7. Pintura i acabat:

• La màquina de muntatge de ponts se sotmet a una preparació de la superfície, pintura i protecció contra la corrosió per millorar la seva durabilitat i estètica.



8. Calibració de les funcions de seguretat:

• Els sistemes de seguretat avançats, inclosos els protocols d'aturada d'emergència, els sensors de proximitat i els mecanismes de protecció contra caigudes, estan calibrats i provats per complir els estrictes estàndards de seguretat.



9. Proves operatives:

• Es duen a terme proves operatives exhaustives, que inclouen capacitats d'elevació, alineació de precisió, funcionalitat de control remot i resposta a situacions d'emergència.



10. Inspeccions de garantia de qualitat:

• Inspectors de tercers o equips interns d'assegurament de la qualitat revisen la construcció, la integració de sistemes i els protocols de seguretat de la màquina de muntatge de ponts.



11. Documentació i manuals:

• S'elaboren manuals d'operacions detallats, guies de manteniment i procediments de resolució de problemes per ajudar els operadors i el personal de manteniment.



12. Preparació del transport i la instal·lació:

• La màquina de muntatge de ponts està preparada per al transport al lloc de construcció. Si cal, es desmunta en components manejables per facilitar el transport.



13. Muntatge i proves in situ:

• Tècnics especialitzats supervisen el muntatge de la màquina a l'obra, assegurant-se que es col·loca correctament i s'alinea amb precisió.



14. Formació i posada en marxa:

• Els operaris i el personal de manteniment reben formació sobre els protocols de funcionament, manteniment i seguretat de la màquina.
• La màquina es posa en servei i es realitzen les proves finals per verificar el seu rendiment en condicions reals.





L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Un cop finalitzat el pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95 per cent. S'han posat en funcionament 32 línies de soldadura, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85 per cent.
