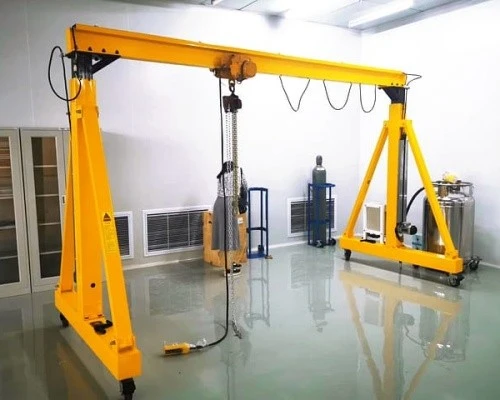

Grua pòrtic d'alumini d'elevació ajustable mòbil portàtil





La grua pòrtic d'alumini d'elevació ajustable mòbil portàtil és una solució d'elevació versàtil i robusta dissenyada per a una àmplia gamma d'aplicacions industrials i de construcció. Construïda amb alumini d'alta qualitat, aquesta grua és lleugera però duradora, la qual cosa la fa ideal tant per a ús interior com exterior. La seva portabilitat i alçada ajustable permeten una fàcil mobilitat i adaptabilitat a diferents espais de treball, millorant l'eficiència i la seguretat. La grua està feta d'alumini d'alta resistència, proporcionant l'equilibri perfecte entre pes i durabilitat, assegurant un transport fàcil i un rendiment durador. La funció d'alçada ajustable permet que la grua s'adapti a diferents requisits de càrrega i limitacions de l'espai de treball, proporcionant versatilitat per a diferents projectes. necessitats. Equipada amb rodes giratòries, la grua es pot moure fàcilment per l'espai de treball, proporcionant flexibilitat i reduint el temps d'inactivitat en arribar ràpidament a diferents punts d'elevació. Malgrat el seu disseny lleuger, aquesta grua pòrtic d'alumini ofereix una gran potència d'elevació, normalment adequada per a càrregues que van des de 500 kg fins a diverses tones. La grua es pot muntar i desmuntar ràpidament, la qual cosa la converteix en una excel·lent opció per a instal·lacions temporals o entorns de treball canviants.



Garantia: 1 any

Pes (KG): 300 kg

Aplicació: interior, magatzem, exterior

Nom del producte: grua pòrtic d'alumini portàtil

Mecanisme d'elevació: polipast elèctric / polipast manual

Mètode de control: Pendent o control remot

Tipus: Grua de pòrtic

Tensió: 380V/50HZ/3Ph AC

Color: Requisits dels clients

Obligació laboral: A3

Entorn de treball:-20-40 grau

Capacitat: 0.5ton~5ton



ElGrua pòrtic d'alumini d'elevació ajustable mòbil portàtilconsta de diversos components clau dissenyats per a la facilitat d'ús, la durabilitat i les operacions d'elevació segures. Aquí teniu un desglossament dels components principals:

1. Marc d'alumini

L'element estructural principal, fabricat en alumini lleuger i resistent a la corrosió, garanteix la durabilitat alhora que permet un fàcil transport i muntatge.

Normalment inclou columnes de suport verticals i una biga horitzontal per a la distribució de la càrrega.

2. Columnes d'alçada ajustable

Les columnes regulables en alçada permeten pujar o baixar el marc de la grua per adaptar-se a les diferents necessitats d'elevació o limitacions de l'espai de treball.

Els ajustos es realitzen mitjançant un mecanisme de bloqueig o un sistema de passadors, proporcionant estabilitat a diferents configuracions d'alçada.

3. Feix transversal (biga en I)

La biga transversal o la biga en I horitzontal connecta les columnes verticals i serveix com a rail elevador principal.

Sovint fet d'alumini o acer d'alta resistència, permetent una gran capacitat de càrrega i un moviment suau del carro.

4. Carro

Un carro amb rodes que es mou al llarg de la biga transversal, permetent el moviment horitzontal del polipast i permet aixecar i moure càrregues al llarg de la biga.

Es presenta en versions manuals o motoritzades per a diferents necessitats de mobilitat i precisió.

5. Polipast

El mecanisme d'elevació unit al carro, encarregat de pujar i baixar càrregues.

Disponible com a polipast de cadena manual o elèctric, depenent de l'ús previst i la capacitat de càrrega de la grua.

6. Rodes de rodes

Rodes resistents unides a la base de cada columna de suport, permetent que la grua es pugui moure fàcilment per superfícies.

Les rodes solen tenir mecanismes de bloqueig per a l'estabilitat i la seguretat un cop es col·loca la grua.

7. Mecanisme de bloqueig

Bloquejos de seguretat a les rodes giratòries i passadors d'ajust d'alçada per evitar moviments no desitjats o relliscades durant el funcionament.

Proporciona estabilitat addicional durant l'aixecament i el transport.

8. Parades finals

Col·locat als extrems de la biga en I per evitar que el carro llisqui fora de la biga.

Afegeix seguretat i evita la sobreextensió del carro i del polipast durant el funcionament.

9. Estabilitzadors

Peus o estabilizadors estabilitzadors opcionals que milloren l'estabilitat de la grua, especialment per aixecar càrregues més pesades o en superfícies irregulars.

Es pot ajustar o posicionar en funció del terreny i dels requisits de pes.

Cadascun d'aquests components té un paper crític en el rendiment i la versatilitat de la grua pòrtic d'alumini ajustable portàtil, la qual cosa la converteix en una solució d'elevació fiable en diversos entorns.











SQuetx

Tècnica principal





Portabilitat i mobilitat: aquestes grues estan dissenyades per moure's fàcilment. Com que són lleugers i estan fets d'alumini, són molt més fàcils de maniobrar que les grues d'acer. Molts models tenen rodes, cosa que permet als operadors transportar i posicionar la grua ràpidament sense equipament pesat.

Ajustabilitat: les grues pòrtic d'alumini sovint presenten alçades, llums i carros ajustables, cosa que les fa versàtils per a diferents tasques i entorns d'elevació. Les alçades ajustables són especialment útils per passar per portes o treballar en espais reduïts.

Resistència a la corrosió: l'alumini és naturalment resistent a l'òxid i la corrosió, per la qual cosa aquestes grues són ideals per a ús a l'aire lliure o en entorns on puguin estar exposades a la humitat.

Lleuger però fort: tot i ser lleuger, l'alumini té una alta relació resistència-pes, el que permet que la grua manegi càrregues substancials sense afegir volum innecessari. Això fa que sigui fàcil de transportar i configurar amb menys esforç manual.

Fàcil de muntar i desmuntar: les grues pòrtic d'alumini solen estar dissenyades per a un muntatge i desmuntatge ràpids. Aquesta característica és ideal per a treballs temporals o quan la grua s'ha de traslladar amb freqüència.

Rentable: en comparació amb la instal·lació de grues permanents o l'ús de grues pòrtic d'acer més pesades, les grues pòrtic d'alumini portàtils solen ser més assequibles tot i que satisfan les necessitats d'elevació per a una sèrie d'aplicacions.

Característiques de seguretat millorades: molts models inclouen mecanismes de bloqueig per a més estabilitat i seguretat durant l'aixecament, garantint que les càrregues es puguin aixecar i col·locar de manera segura.





Llocs de construcció: S'utilitza per a aixecar materials i equips en instal·lacions temporals on el muntatge i la mobilitat ràpids són essencials. Sovint s'utilitzen per aixecar bigues, canonades i altres materials al lloc.

Magatzems i centres de distribució: Ideal per carregar i descarregar mercaderies, aixecar i moure caixes o equips pesats, i per traslladar l'inventari dins d'un espai reduït. La seva alçada regulable els permet treballar amb diverses altures de bastidor.

Instal·lacions de fabricació: S'utilitza habitualment en línies de producció o zones de muntatge per aixecar i posicionar peces i equips. Les grues pòrtic d'alumini ajuden amb les tasques de muntatge de precisió i es poden ajustar fàcilment per adaptar-se a diverses configuracions de producció.

Tallers de manteniment i reparació: Útil en instal·lacions de reparació i manteniment de vehicles per aixecar motors, transmissions i peces de maquinària pesada. La seva portabilitat els permet situar-los exactament on es necessiten.

Indústria aeroespacial: S'utilitza per aixecar peces, motors i components d'avions que requereixen una manipulació suau. L'ajustabilitat i el disseny lleuger de la grua són especialment valuosos quan es treballa al voltant de components aeroespacials sensibles.

Marina i Drassanes: Ideal per aixecar peces o equips pesats a vaixells i vaixells o per moure materials als molls. La seva construcció d'alumini resistent a la corrosió és adequada per a ambients humits o salats.

Centrals elèctriques i serveis públics: Aquestes grues s'utilitzen en instal·lacions que requereixen manteniment freqüent o manipulació d'equips pesats, transformadors o bombes. La seva mobilitat i facilitat de muntatge permeten un desplegament ràpid en diferents zones.

Esdeveniments i Exposicions: Sovint s'utilitza per muntar escenaris, il·luminació o equips audiovisuals. El disseny lleuger i mòbil de la grua permet un muntatge i desmuntatge ràpids per a configuracions temporals.

Recerca i Laboratoris: Les grues pòrtic d'alumini també s'utilitzen per provar materials o aixecar equips pesats de laboratori en entorns de recerca. La seva capacitat d'ajust és útil en espais reduïts o per a un posicionament precís.

Instal·lació HVAC: S'utilitza habitualment en instal·lacions d'HVAC per a l'elevació i col·locació d'unitats en zones on les grues més grans no són pràctiques. La seva portabilitat els converteix en una opció excel·lent per a instal·lacions interiors i cobertes.





1. Disseny i Enginyeria

Especificacions i capacitat de càrrega: els enginyers defineixen les especificacions, inclosa la capacitat de càrrega, l'alçada, l'envergadura i l'ajust. També s'estableixen els requisits de materials per al marc d'alumini, les rodes i els mecanismes de bloqueig.

Modelatge CAD: el programari de disseny assistit per ordinador (CAD) s'utilitza per crear un model 3D. Els enginyers analitzen el disseny per optimitzar la força, l'estabilitat i el pes.

Proves i simulacions: es realitzen simulacions d'estrès, càrrega i durabilitat per garantir que el disseny compleix els estàndards de seguretat i rendiment.

2. Selecció de material

Adquisició d'alumini: es selecciona alumini d'alta qualitat, conegut per la seva lleugeresa i resistència. Els aliatges s'escullen en funció de la seva resistència a la corrosió i propietats mecàniques per manejar les càrregues especificades.

Altres components: s'obtenen materials per a rodes, mecanismes de bloqueig i peces ajustables, sovint en acer inoxidable o altres metalls duradors per a una major longevitat.

3. Tall i mecanitzat

Tall d'alumini: les làmines o bigues grans d'alumini es tallen a les mides i formes necessàries mitjançant serres o màquines de tall per làser.

Mecanitzat: les màquines CNC i altres eines s'utilitzen per donar forma precisa a peces, perforar forats i crear funcions ajustables com ara cames telescòpiques i mecanismes d'ajust d'alçada.

Tractament superficial: les peces d'alumini es poden anoditzar o revestir per evitar la corrosió, augmentant la durabilitat de la grua.

4. Soldadura i Muntatge

Muntatge del marc: les peces d'alumini es solden per formar el marc principal de la grua. Les soldadures s'inspeccionen acuradament per garantir la integritat estructural.

Instal·lació de rodes i rodes: les rodes o rodes estan subjectes a la base, proporcionant mobilitat. Sovint, les rodes de bloqueig s'utilitzen per a l'estabilitat durant les operacions d'elevació.

Components ajustables: s'instal·len components per a l'ajust d'alçada, com ara potes telescòpiques. S'afegeixen mecanismes de bloqueig o seguretat addicionals per a la seguretat.

5. Control de qualitat i proves

Prova de càrrega: cada grua es prova per assegurar-se que pot gestionar la seva càrrega nominal màxima amb seguretat. Les proves inclouen proves d'aixecament i mobilitat.

Comprovacions de seguretat: els mecanismes de bloqueig, les funcions ajustables i les rodes s'inspeccionen per a l'estabilitat i la facilitat d'ús. Es verifiquen les normes i certificacions de seguretat.

6. Acabats i Embalatge

Recobriment final: es pot aplicar un recobriment anticorrosió si és necessari per a entorns específics, com ara ús marí o exterior.

Embalatge: la grua es desmunta o es munta parcialment i s'empaqueta de manera segura, sovint amb manuals i instruccions de muntatge per a una fàcil instal·lació per part de l'usuari final.

7. Distribució

A continuació, les grues es distribueixen a diversos venedors, proveïdors de construcció o directament a clients en indústries com la construcció, la fabricació i el manteniment.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Un cop finalitzat el pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95%. S'han posat en funcionament 32 línies de soldadura, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
