Viatjar aèria

1.Una via aèria és un tipus de grua que s'utilitza per aixecar i moure càrregues pesades al llarg d'un camí horitzontal. Està dissenyat per viatjar per l'àrea de treball, proporcionant solucions d'elevació eficients i versàtils per a diverses aplicacions industrials. Les grues de viatge s'utilitzen habitualment a la fabricació, magatzems, patis d'enviament i llocs de construcció.

2.Visió general

Un transport aeri, també conegut com a pont grua o pont grua, consisteix en un pont que abasta l'amplada d'una àrea de treball i un carro que es mou al llarg del pont. Aquest sistema de grua permet l'aixecament i el moviment de càrregues en tota la superfície de l'àrea de treball, proporcionant flexibilitat i eficiència en la manipulació de materials.

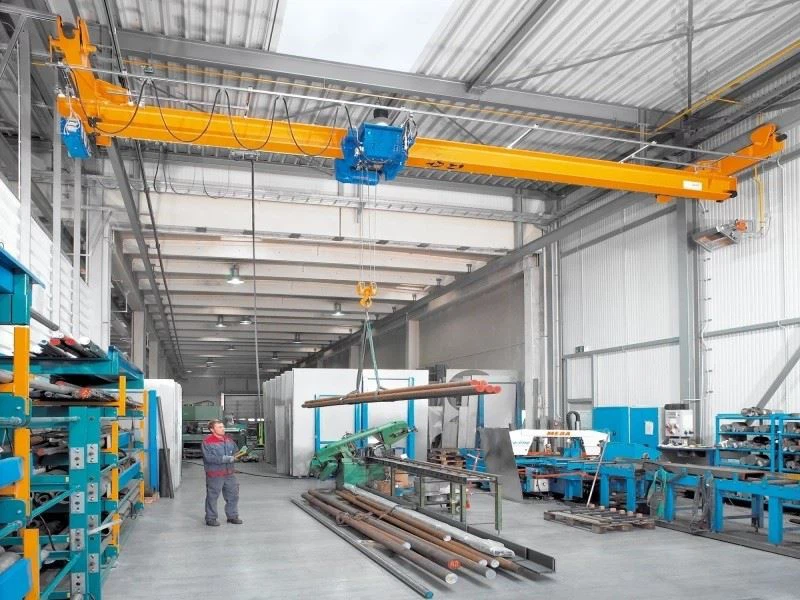

3.Punt grua d'una viga

Descripció: compta amb una sola biga de pont suportada per camions finals. És adequat per a càrregues més lleugeres i requisits de menor amplitud.

Avantatges: Disseny econòmic i més senzill, ideal per a instal·lacions amb capacitats de càrrega inferiors i llums més curtes.

4.Conclusió

Els ponts grues són eines essencials en diversos entorns industrials i comercials, oferint solucions d'elevació eficients i versàtils. Amb el seu disseny robust, adaptabilitat a diferents aplicacions i característiques de seguretat avançades, tenen un paper crucial per millorar la productivitat i la seguretat en les operacions de manipulació de materials.

Màx. Alçada d'elevació: 30 m

Garantia: 1 any

Pes (KG): 2000 kg

Màx. Càrrega d'elevació: 20 tones

Envergadura: 3 ~ 22,5 m o personalitzada

Envergadura: 7.5-40m

Obligació laboral: M3 ~ M8 (A3 ~ A7)



Feix principal

Un viatge aeri és un tipus de grua utilitzat per aixecar i moure càrregues pesades al llarg d'un camí horitzontal. Està dissenyat per viatjar per l'àrea de treball, proporcionant solucions d'elevació eficients i versàtils per a diverses aplicacions industrials. Les grues de viatge s'utilitzen habitualment a la fabricació, magatzems, patis d'enviament i llocs de construcció.

Disseny i Construcció

Materials

Materials comuns: generalment fet d'acer estructural d'alta resistència o acer aliat per suportar càrregues i esforços pesats. requisits.

3.Tipus de biga principal

Biga única: una única biga horitzontal suportada per camions finals. Apte per a càrregues més lleugeres i traves més curtes.

4.Conclusió

El feix principal d'un viatge aeri és un component vital que proporciona suport, estabilitat i capacitat de suport de càrrega. El seu disseny, selecció de materials i construcció són crucials per garantir el funcionament segur i eficient de la grua. El manteniment i la inspecció adequats de la biga principal són essencials per mantenir el seu rendiment i allargar la vida operativa de la grua.

Sistema d'elevació

1.El sistema d'elevació d'una grua mòbil és responsable de la funció crítica d'aixecar i baixar càrregues. Consta de diversos components clau que funcionen conjuntament per proporcionar una manipulació precisa i eficient del material.

2.Components clau

a. Polipast

Descripció: El polipast és el dispositiu principal encarregat d'aixecar i baixar la càrrega. Normalment inclou un motor, un tambor i un mecanisme d'elevació.

Tipus:

Polipast elèctric: Utilitza un motor elèctric per conduir el tambor i aixecar la càrrega. S'utilitza habitualment per la seva fiabilitat i facilitat de control.

Polipast manual: s'utilitza manualment amb una cadena manual o una manovella, adequat per a càrregues més lleugeres i situacions en què no hi ha subministrament d'alimentació.

b. Tambor

Descripció: el tambor és un component cilíndric al voltant del qual s'enrotlla la corda o cadena d'elevació.

Funció: el tambor gira per enrotllar o desenrotllar la corda o la cadena, permetent al polipast aixecar o baixar la càrrega.

c. Corda o cadena d'elevació

Descripció: la corda d'elevació (normalment feta d'acer) o la cadena (fabricada d'acer aliat) s'utilitza per connectar la càrrega al polipast.

Funció: transfereix la força d'elevació del polipast a la càrrega. La corda o la cadena han de ser prou resistents per suportar la màxima capacitat de càrrega.

3.Conclusió

El sistema d'elevació d'una grua mòbil és un component crític dissenyat per a una manipulació eficient i segura de la càrrega. Amb els seus diferents elements, com ara el polipast, el tambor, la corda o la cadena, i les característiques de seguretat, garanteix l'elevació i la baixada precisa de les càrregues. El disseny, el manteniment i el funcionament adequats del sistema d'elevació són essencials per maximitzar el rendiment i la seguretat en diverses aplicacions industrials i comercials.



3. Final feix

1.La biga final, també coneguda com a camió final o carro final, és un component essencial d'una grua de viatge. Suporta la biga principal (biga del pont) i permet que la grua es desplaci pels rails de suport o pòrtic.

2.Disseny i Construcció

a. Components

Carros d'extrem: Són les estructures que subjecten les rodes o les vies i suporten la biga principal. Inclouen els següents:

Rodes: rodes o rodets de gran resistència que es mouen al llarg dels rails o del pòrtic. Estan dissenyats per manejar la càrrega de la grua i facilitar el moviment suau.

Coixinets: suporta les rodes i redueix la fricció, assegurant un moviment suau i eficient de la grua.

Marcs: el bastidor de la biga final és una estructura robusta que suporta les rodes i s'uneix a la biga principal. Normalment està fet d'acer d'alta resistència o altres materials duradors.

b. Materials

Materials de construcció: normalment construïts amb acer estructural d'alta resistència per garantir la durabilitat i la capacitat de càrrega.

Protecció contra la corrosió: Sovint es tracta amb recobriments protectors o pintura per evitar l'òxid i la corrosió, especialment en ambients durs.

3.Conclusió

La biga d'extrem d'una grua mòbil és un component vital que proporciona suport, estabilitat i mobilitat al sistema de grua. El seu disseny, materials i manteniment són crucials per garantir el funcionament eficient i la seguretat de la grua. La instal·lació adequada, l'alineació i la inspecció regular de la biga final contribueixen al rendiment i la fiabilitat generals de la grua de viatge.











4.Mecanisme de desplaçament de la grua

1.El mecanisme de desplaçament de la grua és un component crític d'una grua de viatge, que li permet moure's horitzontalment al llarg dels rails o de l'estructura del pòrtic. Aquest mecanisme és essencial per posicionar la càrrega amb precisió dins de la zona de treball.

2.Components clau

a. Carretons finals (carrossos finals)

Descripció: Els carretons d'extrem són els conjunts muntats a cada extrem de la biga principal de la grua. Alberguen les rodes o rodets que circulen pels rails o pòrtic.

Funció: donar suport a la biga principal i proporcionar el mecanisme de moviment de la grua.

b. Rodes o rodets

Descripció: Les rodes o corrons es munten als carretons finals i circulen al llarg dels rails de suport o del pòrtic.

Funció: Facilitar el moviment horitzontal de la grua. Les rodes solen ser resistents i estan dissenyades per suportar la càrrega de la grua.

c. Carrils o pòrtic

Descripció: Els rails són les vies horitzontals muntades a l'estructura de l'edifici o columnes de suport. Els pòrtics són estructures que suporten els rails i proporcionen un camí per a la grua.

Funció: Proporcionar la via per on viatja la grua. Els rails solen estar fets d'acer d'alta resistència per suportar la càrrega i les tensions.

3.Funcionament

Moviment horitzontal

Desplaçament: la grua es mou horitzontalment fent girar les rodes dels camions finals. El mecanisme d'accionament impulsa aquest moviment, permetent que la grua cobreixi tota la superfície de l'àrea de treball.

Control: el moviment es controla a través d'un panell de control o comandament a distància, la qual cosa permet als operadors ajustar la velocitat i la direcció de la marxa.

4.Conclusió

El mecanisme de desplaçament de la grua és un component fonamental d'una grua de viatge, que li permet moure's horitzontalment per l'àrea de treball. El seu disseny, inclosos els camions finals, les rodes, els rails i el mecanisme d'accionament, és crucial per garantir un funcionament eficient i segur. El manteniment adequat, l'alineació i les característiques de seguretat contribueixen al rendiment i la fiabilitat generals de la grua en diverses aplicacions industrials i comercials.

5.Mecanisme de desplaçament del carro

1.El mecanisme de desplaçament del carretó és un component crític d'una grua de viatge, responsable del moviment horitzontal del carretó a través de la biga principal (biga del pont). Aquest mecanisme permet el posicionament precís de la càrrega dins de l'àrea de treball

2.Components clau

a. Carro

Descripció: El carro és un carro que es mou horitzontalment per la biga principal. Suporta el sistema d'elevació i porta la càrrega.

Funció: proporciona la plataforma per al polipast i permet moure la càrrega cap endavant i cap enrere per la biga principal.

b. Rodes o rodets de viatge

Descripció: El carro està equipat amb rodes o corrons que circulen pels rails o vies muntades a la biga principal.

Funció: Facilitar el moviment horitzontal del carro al llarg de la biga principal.

c. Mecanisme de conducció

Descripció: el mecanisme d'accionament inclou el motor, la caixa de canvis i el sistema de transmissió que impulsa el moviment del carro.

Funció: converteix la potència del motor en moviment mecànic per conduir el carro al llarg de la biga principal.

3.Funcionament

a. Moviment horitzontal

Desplaçament: el carro es mou horitzontalment al llarg de la biga principal fent girar les seves rodes o rodets. El mecanisme d'accionament impulsa aquest moviment, permetent que el carro travessi la longitud de la biga.

Control: el moviment es controla mitjançant un tauler de control o comandament a distància, cosa que permet als operadors ajustar la velocitat i la direcció.

b. Control de velocitat

Velocitat variable: els mecanismes de desplaçament del carro solen incloure controls de velocitat variable per permetre ajustaments precisos en funció de les necessitats operatives.

Precisió: garanteix un posicionament precís de la càrrega i un funcionament suau.

4.Conclusió

El mecanisme de desplaçament del carro és un component vital d'una grua de viatge, que permet un moviment horitzontal precís al llarg de la biga principal. El seu disseny, que inclou el carro, les rodes, el mecanisme d'accionament i les característiques de seguretat, garanteix una manipulació eficient i segura de la càrrega. El manteniment adequat, l'alineació i les mesures de seguretat són essencials per maximitzar el rendiment i la fiabilitat del mecanisme de desplaçament del carro en diverses aplicacions industrials i comercials.

6.Roda de la grua

1.Les rodes de la grua són un component crític del mecanisme de desplaçament de la grua. Permeten que la grua es mogui horitzontalment al llarg dels seus rails de suport o pòrtic.

2.Funció i finalitat

a. Moviment horitzontal

Funció principal: les rodes de la grua faciliten el moviment de la grua al llarg dels rails o pòrtic, permetent-li cobrir tota l'amplitud de la zona de treball.

Importància: Imprescindible per a la mobilitat de la grua, permetent un posicionament precís de la càrrega.

b. Suport de càrrega

Coixinet de càrrega: les rodes de la grua suporten el pes de la grua, la càrrega i qualsevol esforç addicional durant el funcionament.

Distribució: Ajuda a distribuir la càrrega de manera uniforme entre els rails o el pòrtic, reduint el desgast i garantint l'estabilitat.

3.Disseny i Construcció

a. Components

Hub de la roda: la part central de la roda on està muntada a l'eix o eix. Normalment allotja coixinets per a una rotació suau.

Llanta de la roda: la vora exterior de la roda que entra en contacte amb el rail o el pòrtic. Està dissenyat per a la durabilitat i la resistència al desgast.

Coixinets: components interns que permeten que la roda giri suaument al voltant de l'eix.

b. Materials

Materials de construcció: normalment fets d'acer d'aliatge d'alta resistència o ferro colat per suportar càrregues pesades i suportar esforços operatius.

Recobriment: Sovint es tracta amb recobriments protectors o pintura per evitar l'òxid i la corrosió.

4.Funcionament

a. Moviment

Rodament: les rodes de la grua roden al llarg dels rails o del pòrtic, permetent que la grua es mogui horitzontalment. La rotació suau de les rodes és fonamental per a un funcionament eficient.

Mecanisme de conducció: les rodes solen ser accionades per un motor i un sistema de caixa de canvis que impulsa la seva rotació, permetent el moviment controlat de la grua.

b. Control de velocitat

Velocitat variable: els mecanismes de control de velocitat permeten ajustos precisos en el moviment de la grua, garantint un posicionament precís de la càrrega.

Frenatge: els sistemes de frenada integrats ajuden a controlar la velocitat i aturar la grua de manera segura.

5.Conclusió

Les rodes de la grua són un component vital de la grua de viatge, que permeten el moviment horitzontal i suporten la càrrega de la grua. El seu disseny, materials i manteniment són crucials per garantir un funcionament fluid i eficient. La inspecció regular i l'alineació adequada contribueixen al rendiment, la seguretat i la fiabilitat generals de la grua en diverses aplicacions industrials i comercials.





7.Ganxo de grua

1.El ganxo de la grua és un component crucial d'una grua de viatge, responsable d'assegurar i aixecar càrregues. Està dissenyat per manejar pesos pesats i garantir una manipulació segura i eficient del material.

2.Funció i finalitat

a. Assegurança de càrrega

Funció principal: el ganxo de la grua s'utilitza per connectar la càrrega al sistema d'elevació de la grua.

Importància: Assegura que la càrrega es subjecta de manera segura durant l'aixecament, la baixada i el transport.

b. Elevació i posicionament

Funció: permet a la grua aixecar, moure i col·locar materials o equips pesats dins de l'àrea de treball.

3.Disseny i Construcció

a. Components

Cos del ganxo: la part principal del ganxo, normalment una única peça d'acer forjat, dissenyada per suportar tensions i tensions importants.

Pestillo o dispositiu de seguretat: un mecanisme que ajuda a assegurar la càrrega evitant l'alliberament accidental. Pot ser un pestell amb molla o altres mecanismes de bloqueig.

Punta del ganxo: l'extrem punxegut del ganxo on s'enganxa la càrrega. Sovint es reforça per manejar les tensions de l'aixecament.

b. Materials

Materials de construcció: normalment fets d'acer aliat d'alta resistència o acer forjat per garantir la durabilitat i la capacitat de càrrega.

Recobriment: Sovint es tracta amb recobriments protectors o pintura per evitar la corrosió i allargar la vida útil del ganxo.

4.Funcionament

a. Adjunt

Assegurança de càrrega: el ganxo s'utilitza per connectar-se a la càrrega, ja sigui enganxant-los directament als punts d'elevació o utilitzant eslingues, cadenes o altres accessoris.

Manipulació de la càrrega: assegura que la càrrega es subjecta de manera segura durant l'aixecament i el posicionament.

b. Moviment

Aixecament i baixada: el ganxo de la grua funciona juntament amb el sistema d'elevació per aixecar i baixar la càrrega amb suavitat i precisió.

Posicionament: Permet un posicionament precís de la càrrega dins de l'àrea de treball.

5.Conclusió

El ganxo de la grua és un component vital d'una grua de viatge, dissenyat per aixecar i manipular càrregues de manera segura. La seva construcció, materials i característiques de seguretat són fonamentals per garantir un funcionament eficient i segur. El manteniment regular, la inspecció i el compliment de les directrius de seguretat són essencials per mantenir el rendiment i la fiabilitat del ganxo en diverses aplicacions industrials i comercials.



8.Motor

1.El motor d'una grua mòbil és un component clau que impulsa el moviment i el funcionament de la grua. Proporciona la força necessària per conduir la grua pels seus rails o pòrtic i per fer funcionar els sistemes d'elevació i carro.

2.Funció i finalitat

a. Moviment de conducció

Funció principal: el motor impulsa el moviment de la grua al llarg dels rails o del pòrtic, permetent el desplaçament horitzontal de la grua.

Importància: imprescindible per posicionar la grua amb precisió dins de l'àrea de treball i per a una manipulació eficient del material.

b. Operació de sistemes d'elevació i carro

Funció: Proporciona la força necessària per operar els sistemes d'elevació i carro, permetent l'aixecament, la baixada i el moviment horitzontal de la càrrega.

3.Disseny i Construcció

a. Carcassa del motor

Descripció: la carcassa del motor protegeix els components interns i proporciona una estructura per al muntatge.

Materials: normalment fets de materials duradors com ara ferro colat o alumini, amb recobriments protectors per resistir les condicions ambientals.

b. Enrotllaments i raspalls

Descripció: Els bobinats són les bobines elèctriques que generen el camp magnètic al motor. Els raspalls (en els motors de corrent continu) condueixen l'electricitat al commutador giratori.

Funció: essencial per al funcionament del motor, convertint l'energia elèctrica en moviment mecànic.

c. Sistema de refrigeració

Descripció: els motors solen tenir sistemes de refrigeració integrats, com ara ventiladors o ventilació, per dissipar la calor generada durant el funcionament.

Funció: evita el sobreescalfament i garanteix un rendiment fiable.

4.Funcionament

a. Transmissió de potència

Mecanisme: la potència de rotació del motor es transmet a les rodes de la grua o altres parts mòbils mitjançant una caixa de canvis o acoblament directe.

Control: la velocitat i la direcció del motor es controlen mitjançant un tauler de control o comandament a distància, cosa que permet als operadors ajustar el moviment de la grua.

b. Control de velocitat i parell

Velocitat variable: moltes grues disposen de controls de velocitat variable per ajustar la sortida del motor segons les necessitats operatives.

Control de parell: garanteix que el motor pugui gestionar la càrrega i mantenir el rendiment durant el funcionament.

5.Conclusió

El motor d'un pont grua és essencial per alimentar els sistemes operatius i de moviment de la grua. El seu disseny, tipus i manteniment són crucials per garantir un funcionament eficient i fiable. La selecció adequada, la instal·lació i el manteniment regular del motor contribueixen al rendiment i la seguretat generals de la grua en diverses aplicacions industrials i comercials.

.



9.Sistema d'alarma de so i llum& interruptor de límit

El sistema d'alarma de so i llum, juntament amb els interruptors de límit, són característiques de seguretat crítiques en una grua de viatge. Milloren la seguretat alertant els operadors de possibles problemes i evitant accidents. Aquí teniu una visió general detallada:

1. Sistema d'alarma de so i llum

a. Propòsit

Alertes de seguretat: proporciona advertències sonores i visuals als operadors i al personal sobre l'estat de funcionament de la grua o els perills potencials.

Prevenció d'accidents: ajuda a prevenir accidents alertant les persones dels moviments de la grua o del mal funcionament dels sistemes.

b. Components

Alarmes sonores: normalment consisteixen en timbres o clàxons que emeten sons forts per cridar l'atenció. S'utilitzen per senyalitzar condicions com ara el mal funcionament de l'equip o l'aproximació de perills.

Alarmes lluminoses: inclouen llums intermitents o balises muntades a la grua. Proporcionen una indicació visual dels avisos, com ara quan la grua està en funcionament o quan es produeix un mal funcionament.

c. Funcionament

Activació: les alarmes s'activen per condicions específiques, com ara la superació dels límits de càrrega, l'aproximació dels límits de recorregut o la detecció d'avaries del sistema.

Indicació: les alarmes sonores proporcionen un senyal acústic, mentre que les alarmes lluminoses proporcionen un senyal visual, facilitant que els operadors i el personal proper siguin conscients de l'estat de la grua.

d. Tipus d'alarmes

Alarmes d'advertència: proporcioneu alertes per a condicions no crítiques que requereixen atenció, com ara quan la grua s'acosta als límits de recorregut.

Alarmes d'emergència: senyalitzen condicions crítiques que requereixen una acció immediata, com ara condicions de sobrecàrrega o fallades del sistema.

e. Instal·lació i Manteniment

Ubicació: les alarmes s'han d'instal·lar en llocs que siguin clarament visibles i audibles per als operadors i el personal proper.

Proves: es requereixen proves i manteniment periòdics per garantir que les alarmes funcionin correctament i eficaçment.

2. Interruptor de límit

a. Propòsit

Límits de desplaçament: evita que la grua viatgi més enllà dels seus límits designats, evitant possibles danys a la grua i a les estructures circumdants.

Prevenció de sobrecàrregues: Assegureu-vos que la grua no funcioni més enllà dels seus paràmetres de funcionament segurs.

b. Components

Mecanisme d'interruptor: Inclou interruptors mecànics o electrònics que detecten quan la grua arriba al final del seu recorregut o es troba amb una condició predefinida.

Actuador: component que interacciona físicament amb l'interruptor de límit per activar-lo. Pot ser una palanca, un corró o una altra peça mecànica que activa l'interruptor.

c. Tipus d'interruptors de límit

Interruptors de límit de desplaçament: s'instal·len als extrems del recorregut de la grua per evitar que la grua es mogui més i evitar danys.

Interruptors de límit de sobrecàrrega: detecten quan la grua està aixecant una càrrega més enllà de la seva capacitat nominal i activen una alarma o tanquen el sistema.

d. Funcionament

Activació: els interruptors de final de carrera s'activen quan la grua arriba als seus límits de recorregut o es troba amb una condició que supera els paràmetres de funcionament segur.

Resposta: En activar-se, els interruptors de límit envien un senyal al sistema de control per aturar el moviment o activar protocols de seguretat.

e. Instal·lació i Manteniment

Col·locació: els interruptors de final de carrera s'han d'instal·lar en posicions on puguin controlar eficaçment el recorregut de la grua i els límits operatius.

Calibratge: cal calibrar i ajustar regularment per garantir un funcionament precís i evitar activacions falses o activacions perdudes.

Inspecció: es requereixen inspeccions periòdiques per comprovar si hi ha desgast, danys o desalineació.

3. Integració i Prestacions

a. Seguretat millorada

Alertes proactives: tant les alarmes sonores com les lluminoses proporcionen alertes proactives, donant als operadors i al personal proper una àmplia advertència sobre possibles problemes.

Control de límit: els interruptors de límit impedeixen que la grua funcioni més enllà dels límits segurs, reduint el risc d'accidents i danys a l'equip.

b. Eficiència operativa

Temps d'inactivitat reduït: les alarmes i els interruptors de límit que funcionen correctament redueixen la probabilitat d'accidents i danys a l'equip, la qual cosa comporta menys interrupcions en el funcionament.

Monitorització millorada: els operadors poden centrar-se en les seves tasques amb la garantia que els sistemes de seguretat estan al seu lloc per prevenir problemes crítics.

c. Compliment normatiu

Estàndards: la incorporació d'alarmes de so i llum, juntament amb interruptors de límit, ajuda a garantir el compliment de les normatives de seguretat i els estàndards de la indústria.

3.Conclusió

El sistema d'alarma de so i llum i els interruptors de límit són característiques de seguretat essencials en una grua de viatge. Proporcionen advertències crucials i eviten condicions insegures, assegurant el funcionament segur i eficient de la grua. La instal·lació adequada, el manteniment regular i el calibratge d'aquests sistemes són clau per mantenir la seva eficàcia i garantir un entorn de treball segur.

10.Dispositius de seguretat

1. Protecció contra sobrecàrregues

a. Propòsit

Evita la sobrecàrrega: protegeix la grua i els seus components dels danys causats per càrregues excessives.

Garantia de seguretat: garanteix que la grua funcioni dins dels límits de càrrega dissenyats.

b. Components

Cèl·lules de càrrega: Mesureu el pes de la càrrega i proporcioneu retroalimentació al sistema de control.

Sensors de sobrecàrrega: desencadenen alarmes o apagat automàtic si la càrrega supera la capacitat nominal de la grua.

c. Funcionament

Supervisió: controla contínuament el pes de la càrrega.

Resposta: activa les alarmes o atura la grua si es detecten condicions de sobrecàrrega.

2. Interruptors de límit

a. Propòsit

Controlar els límits de desplaçament: evita que la grua es mogui més enllà dels límits de viatge previstos.

Garantir un funcionament segur: evita col·lisions i danys a la grua i les estructures circumdants.

b. Components

Interruptors mecànics: detecten els límits físics del recorregut de la grua.

Sensors electrònics: supervisen la posició de les parts mòbils de la grua.

c. Funcionament

Activació: atura el moviment de la grua quan s'arriba als límits de recorregut.

Resposta: envia senyals per aturar el moviment o activar protocols de seguretat.

3. Sistema d'aturada d'emergència

a. Propòsit

Apagada immediata: proporciona un mitjà per aturar ràpidament el funcionament de la grua en cas d'emergència.

Protegir el personal: garanteix una resposta ràpida a condicions o accidents insegurs.

b. Components

Botons d'aturada d'emergència: situats en posicions accessibles per als operaris i el personal de seguretat.

Integració del sistema de control: connectat al sistema de control de la grua per aturar totes les operacions.

c. Funcionament

Activació: en prémer el botó d'aturada d'emergència s'atura immediatament tots els moviments de la grua.

Resposta: Desactiva la potència de la grua i atura les operacions.

4. Sistemes Anticolisió

a. Propòsit

Prevenció de col·lisions: evita col·lisions accidentals amb obstacles o altres equips.

Protegir l'equip i el personal: garanteix un funcionament segur en zones congestionades.

b. Components

Sensors: detecten la presència d'obstacles o altres grues.

Alarmes: alerten l'operador de possibles col·lisions.

c. Funcionament

Detecció: els sensors controlen l'entorn de la grua per detectar obstacles.

Resposta: activa alarmes o mecanismes d'aturada automàtica si una col·lisió és imminent.

5. Control de balanceig de càrrega

a. Propòsit

Redueix el balanceig de la càrrega: minimitza el balanceig o el balanceig de la càrrega durant el moviment.

Augmenta l'estabilitat: millora el control i la precisió en la manipulació de la càrrega.

b. Components

Sistemes de control de balanceig: utilitzeu sensors i algorismes de control per detectar i contrarestar el balanceig de càrrega.

Mecanismes d'amortiment actiu: ajusteu el moviment de la grua per estabilitzar la càrrega.

c. Funcionament

Supervisió: controla contínuament el balanceig de la càrrega.

Resposta: Ajusta els moviments de la grua per minimitzar el balanceig i mantenir l'estabilitat.

11.Mode de control

1. Control manual

a. Descripció

Controlat per l'operador: l'operador de la grua acciona directament la grua mitjançant controls manuals.

Tipus de controls: inclou joysticks, polsadors i controls penjants.

b. Components

Controlador penjant: dispositiu portàtil amb botons o joysticks que s'utilitza per controlar els moviments de la grua.

Tauler de control: situat a la cabina de l'operador o en una posició fixa prop de la grua.

c. Funcionament

Moviment: l'operador controla manualment les funcions de moviment, elevació i carretó de la grua.

Precisió: proporciona un control directe i immediat sobre les accions de la grua.

2. Comandament a distància

a. Descripció

Control sense fil: la grua s'acciona a distància mitjançant un dispositiu de control sense fil, que permet a l'operador controlar la grua des de la distància.

Tipus de controls: Inclou penjolls radiocontrolats o dispositius de mà.

b. Components

Unitat de control remot: Un dispositiu sense fil que transmet senyals de control a la grua.

Receptor: Instal·lat a la grua per rebre i interpretar ordres de la unitat de control remot.

c. Funcionament

Moviment: l'operador utilitza el comandament a distància per comandar els moviments de la grua, l'elevació i altres funcions.

Rang: Permet el control des d'una distància segura, millorant la visibilitat i la seguretat.

Durada de la bateria: els comandaments a distància requereixen un manteniment regular i la substitució de la bateria.

3. Control de cabina

a. Descripció

Cabina de l'operador: la grua es controla des d'una cabina situada sobre o prop de la grua.

Tipus de controls: inclou joysticks, botons i palanques dins de la cabina.

b. Components

Cabina de l'operador: espai tancat de la grua on s'asseu l'operador i controla la grua.

Tauler de control: Conté tots els controls necessaris per al funcionament de la grua.

c. Funcionament

Moviment: l'operador utilitza controls dins de la cabina per gestionar els moviments i les funcions de la grua.

Visibilitat: Proporciona una bona visibilitat de l'àrea d'operació de la grua.

4. Control automatitzat

a. Descripció

Funcionament automàtic: la grua funciona automàticament en funció de programes o ordres preestablerts.

Tipus de sistemes de control: Inclou controladors lògics programables (PLC) i sistemes basats en ordinador.

b. Components

Programari de control: Programes que dicten els moviments i operacions de la grua.

Sensors i sistemes de retroalimentació: proporcionen dades en temps real al sistema de control per a un funcionament precís.

c. Funcionament

Moviment: la grua segueix camins preprogramats o reacciona a l'entrada en temps real dels sensors.

Precisió: proporciona alta precisió i repetibilitat en les operacions.

5. Control semiautomàtic

a. Descripció

Combinació de manual i automatitzat: combina el control manual amb les funcions automatitzades.

Tipus de funcions: Inclou elevació automatitzada amb control manual de moviment.

b. Components

Controls manuals: Joysticks o botons per al funcionament manual.

Sistemes automatitzats: per a funcions específiques com l'elevació o el posicionament de càrrega.

c. Funcionament

Moviment: l'operador controla manualment certs aspectes de la grua mentre que l'automatització en gestiona d'altres.

Precisió: proporciona un equilibri entre la flexibilitat manual i la precisió automatitzada.





Esbós







1. Maximització de l'aprofitament de l'espai

a. Descripció

Elevació vertical: les grues aèries utilitzen l'espai vertical per sobre de l'àrea de treball, alliberant espai per a altres activitats.

Augment de l'emmagatzematge: permet un millor ús de l'espai per a l'emmagatzematge o altres equips.

b. Beneficis

Millora de l'eficiència de l'espai: redueix el desordre a la botiga i augmenta l'espai operatiu.

Flexibilitat: Facilita la manipulació de materials en zones amb espai de terra limitat.

2. Millora de l'eficiència de manipulació de càrrega

a. Descripció

Elevació eficient: capaç d'aixecar i transportar càrregues pesades amb precisió i facilitat.

Velocitat i precisió: proporciona un moviment ràpid i precís dels materials dins de l'àrea de treball.

b. Beneficis

Augment de la productivitat: accelera els processos de manipulació de materials, donant lloc a una major productivitat.

Reducció de mà d'obra: minimitza la necessitat d'elevació i transport manuals, millorant l'eficiència general.

3. Seguretat millorada

a. Descripció

Característiques de seguretat: Equipat amb diversos dispositius de seguretat, com ara interruptors de límit, protecció contra sobrecàrregues i alarmes.

Risc reduït: minimitza la manipulació manual i els riscos associats.

b. Beneficis

Prevenció d'accidents: redueix el risc d'accidents i lesions associats a la manipulació manual de materials.

Protecció de l'operador: ofereix funcions per protegir els operadors i el personal proper.

4. Versatilitat

a. Descripció

Múltiples aplicacions: apte per a una àmplia gamma d'aplicacions, com ara la fabricació, l'emmagatzematge i la construcció.

Adaptabilitat: es pot utilitzar amb diferents accessoris i accessoris d'elevació.

b. Beneficis

Casos d'ús amplis: efectiu en diverses indústries i aplicacions.

Funcionament flexible: Adaptable a diferents tipus de càrregues i requisits de manipulació.

5. Precisió i control

a. Descripció

Control fi: proporciona un control precís sobre el posicionament i el moviment de la càrrega.

Opcions automatitzades: disponible amb controls automatitzats per millorar la precisió.

b. Beneficis

Posicionament precís: Permet la col·locació precisa de les càrregues, reduint els errors.

Rendiment coherent: garanteix operacions fiables i repetibles.

6. Augment de la capacitat de càrrega

a. Descripció

Alta capacitat: capaç de manejar càrregues molt pesades, segons el disseny i les especificacions de la grua.

Personalitzable: la capacitat de càrrega es pot adaptar a necessitats i aplicacions específiques.

b. Beneficis

Manipulació de càrregues pesades: apte per a indústries amb requisits d'aixecament pesat.

Solucions personalitzades: es poden dissenyar i configurar per satisfer necessitats específiques de capacitat de càrrega.

7. Costos de manteniment reduïts

a. Descripció

Disseny durador: dissenyat per suportar un ús intens i condicions dures.

Baix desgast: els components d'alta qualitat redueixen la necessitat de reparacions freqüents.

b. Beneficis

Estalvi de costos: menors costos de manteniment i reparació en comparació amb altres sistemes d'elevació.

Vida útil més llarga: allarga la vida operativa de la grua amb un manteniment adequat.





1. Instal·lacions de fabricació i producció

a. Manipulació de maquinària pesada

Descripció: S'utilitza per moure maquinària i equips pesants dins de les plantes de fabricació.

Beneficis: Facilita la reubicació i instal·lació eficient de maquinària, reduint la mà d'obra.

b. Línies de muntatge

Descripció: dóna suport a les operacions de la línia de muntatge mitjançant el transport de components i productes acabats al llarg de la línia de producció.

Beneficis: Millora el flux de treball i la productivitat assegurant un moviment suau i continu de les peces.

2. Centres d'emmagatzematge i distribució

a. Càrrega i descàrrega de mercaderies

Descripció: S'encarrega de la càrrega i descàrrega de mercaderies i materials des de camions o zones d'emmagatzematge.

Beneficis: Augmenta l'eficiència en les operacions de manipulació i emmagatzematge de materials.

b. Gestió d'inventaris

Descripció: ajuda a organitzar i gestionar l'inventari dins dels magatzems.

Avantatges: racionalitza els processos d'inventari i millora la utilització de l'espai.

3. Obres

a. Manipulació de materials de construcció

Descripció: desplaça materials de construcció, com ara bigues d'acer, blocs de formigó i panells grans, a les obres de construcció.

Beneficis: Permet una manipulació i col·locació eficients de materials pesats, facilitant el progrés de la construcció.

b. Col·locació d'equips

Descripció: Col·locar i instal·lar maquinària i maquinària de construcció pesada.

Beneficis: Millora la precisió i la seguretat durant la instal·lació de l'equip.

4. Steel Mills i Fundicions

a. Processament de l'acer

Descripció: transporta metall fos, lloses d'acer i productes acabats dins de les fàbriques d'acer.

Beneficis: Millora l'eficiència dels processos de producció d'acer i garanteix la manipulació segura de materials calents.

b. Operacions de càsting

Descripció: Desplaça peces de fosa i motlles durant el procés de fosa a les foneries.

Beneficis: Facilita les operacions de colada suaus i redueix la manipulació manual de materials pesats i calents.

5. Indústria de l'automoció

a. Muntatge de vehicles

Descripció: Dóna suport al muntatge de peces d'automoció i vehicles en línies de producció.

Beneficis: Assegura processos de muntatge precisos i eficients, millorant l'eficiència global de la producció.

b. Manipulació de peces

Descripció: Mou peces i components d'automòbil entre diferents etapes de producció.

Avantatges: racionalitza la manipulació de peces i redueix el temps d'inactivitat de la producció.





1. Disseny i Enginyeria

a. Disseny conceptual

Anàlisi de requisits: comprensió de les necessitats i requisits específics del client, inclosa la capacitat de càrrega, l'abast i l'entorn d'aplicació.

Disseny Preliminar: Desenvolupament de conceptes i especificacions de disseny inicials a partir de l'anàlisi.

b. Enginyeria de detall

Dibuixos tècnics: Creació de plànols d'enginyeria detallats i especificacions per a cada component, incloent la biga principal, les bigues finals, el sistema d'elevació i els mecanismes de control.

Anàlisi estructural: realització d'anàlisis estructurals per garantir que el disseny de la grua pugui suportar les càrregues i tensions esperades.

2. Selecció i Adquisició de Materials

a. Selecció de material

Especificacions del material: tria de materials adequats per als components de la grua, com ara acer per a les bigues i aliatges d'alta resistència per a peces crítiques.

Estàndards de qualitat: Assegurar que els materials compleixen els estàndards i especificacions de la indústria.

b. Adquisició

Selecció de proveïdors: Identificació i selecció de proveïdors de materials i components.

Comandes: fer comandes de matèries primeres i components necessaris per a la producció.

3. Fabricació i fabricació

a. Fabricació de components

Tallar i donar forma: tallar i donar forma a matèries primeres per crear components individuals, com ara bigues, plaques finals i suports.

Soldadura i muntatge: soldar components junts per formar conjunts més grans, com ara la biga principal i les bigues finals.

b. Mecanitzat i Acabat

Mecanitzat de precisió: mecanitzat de peces segons les especificacions exactes, com ara perforació, fresat i tornejat.

Acabat superficial: Aplicació de recobriments o acabats protectors per evitar la corrosió i millorar la durabilitat.

4. Muntatge

a. Subassemblea

Muntatge de components: muntatge de components més petits, com ara el sistema d'elevació, el carro i el ganxo de la grua, en subconjunts.

Integració: integració de subconjunts a l'estructura principal de la grua.

b. Assemblea final

Muntatge complet de la grua: Muntatge de tota la grua, inclosa la biga principal, les bigues finals, el sistema d'elevació i els mecanismes de control.

Sistemes elèctrics i hidràulics: instal·lació i cablejat de components elèctrics i sistemes hidràulics, si escau.

5. Proves i assegurament de la qualitat

a. Prova preliminar

Prova de components: prova de components individuals per a la funcionalitat i la qualitat abans del muntatge final.

Prova del sistema: verificació del funcionament dels sistemes elèctrics, hidràulics i de control.

b. Prova final

Proves de càrrega: realització de proves de càrrega per assegurar-se que la grua pot gestionar la seva capacitat nominal amb seguretat.

Proves funcionals: provar totes les funcions de la grua, inclosos els moviments d'elevació, desplaçament i carro, per garantir que funcionin correctament.

c. Garantia de qualitat

Inspecció: realització d'inspeccions detallades per garantir que la grua compleix les especificacions de disseny i els estàndards de qualitat.

Documentació: documentar els resultats de les proves i els controls de qualitat per al compliment i referència.

6. Lliurament i instal·lació

a. Preparació per a l'entrega

Desmuntatge: desmuntatge de la grua en seccions transportables si cal.

Embalatge: empaquetar els components de manera segura per al seu transport al lloc d'instal·lació.

b. Instal·lació del lloc

Muntatge in situ: Remuntatge de la grua al lloc d'instal·lació segons les especificacions de disseny.

Prova final: realització de proves finals in situ per assegurar-se que la grua funciona correctament a la seva ubicació instal·lada.

7. Posada en marxa i lliurament

a. Formació d'operadors

Sessions de formació: Oferir formació als operadors sobre el funcionament de la grua, els procediments de seguretat i el manteniment.

Manuals d'usuari: subministrament de manuals d'usuari detallats i directrius operatives.

b. Lliurament

Comprovació de finalització: realització d'una comprovació final per assegurar-se que tots els sistemes funcionen i compleixen els estàndards de seguretat.

Acceptació del client: Lliurament de la grua al client amb tota la documentació i certificacions necessàries.

8. Suport posterior a la instal·lació

a. Manteniment i Servei

Manteniment programat: ofereix serveis de manteniment programat per garantir el rendiment i la seguretat continus.

Suport tècnic: proporcionar suport tècnic i assistència per a la resolució de problemes segons sigui necessari.

b. Retroalimentació i millora

Comentaris dels clients: recopilació de comentaris dels clients per identificar àrees de millora i millorar els futurs dissenys de grues.







Inspecció de material

Inspecció de qualitat: es realitza una inspecció de qualitat estricta de les matèries primeres adquirides per assegurar-se que compleixen els requisits de disseny i els estàndards nacionals.

Emmagatzematge de materials: els materials qualificats s'emmagatzemen segons la classificació per evitar corrosió o danys.

Tall i Formació

Tall d'acer: utilitzeu tall per plasma, tall per làser o tall amb flama i altres tecnologies per tallar l'acer segons la mida del dibuix de disseny.

Processament de conformació: formeu la placa d'acer mitjançant flexió, laminació, soldadura i altres processos per fabricar la biga principal, la biga final i altres peces estructurals.

Soldadura

Soldadura de components: les peces d'acer tallades i conformades es solden a les estructures principals com ara la biga principal, la biga final i el carro. El procés de soldadura s'ha de controlar estrictament per garantir la resistència estructural i la qualitat de la soldadura.

Inspecció de soldadura: utilitzeu tecnologia de proves no destructives (com ara proves d'ultrasons, proves radiogràfiques) per inspeccionar les soldadures per assegurar-vos que no hi hagi esquerdes o altres defectes.

Mecanitzat

Mecanitzat de precisió: el mecanitzat de precisió es realitza en els components clau de la grua, com ara jocs de rodes, seients de coixinets, politges, etc., per garantir la seva precisió dimensional i qualitat superficial.

Muntatge de tota la màquina

Muntatge general: sobre la base del premuntatge, es realitza el muntatge global de la grua, inclosa la instal·lació final de la biga principal, la biga final, el mecanisme d'elevació, el mecanisme de marxa, etc.

Posada en marxa i prova

En condicions dinàmiques, es prova el rendiment operatiu de la grua, incloses les proves d'aixecament, caminada, direcció i altres funcions. Es comprova la mida total de la grua pont muntada per assegurar-se que totes les dimensions compleixen els requisits de disseny.

Tractament de polvorització i anticorrosió

Tractament de la superfície Eliminació de l'òxid: Eliminació de l'òxid a la superfície de la grua, els mètodes habituals inclouen el sorra, el decapat, etc. Polvorització d'imprimació: Ruixeu imprimació anticorrosió a la superfície tractada per evitar l'oxidació i la corrosió del metall. Polvorització de capa superior Polvorització de color: polvoritza la capa superior segons els requisits del client o els estàndards de la indústria per donar a la grua un efecte protector i decoratiu. Marcatge: després de la polvorització, marqueu la informació d'identificació de la grua d'acord amb les especificacions, com ara el model, la càrrega nominal, etc.

Fàbrica i instal·lació

Embalatge i transport

Protecció de l'embalatge: empaqueta de manera protectora els components clau de la grua per evitar danys durant el transport. Disposició de transport: segons la mida de l'equip i les condicions de transport, seleccioneu un mètode de transport adequat per transportar la grua al lloc del client.

Acceptació i lliurament

Acceptació del client

Acceptació in situ: el client realitza l'acceptació in situ de la grua d'acord amb els requisits del contracte i les especificacions tècniques per comprovar el rendiment i la qualitat de l'equip.

Rectificació de problemes: si es troben problemes, el fabricant ha de rectificar-los a temps per assegurar-se que l'equip compleix completament els requisits del client. Entrega i ús Formació en funcionament: el fabricant sol formar els operaris del client per assegurar-se que poden operar la grua de manera correcta i segura.

Etiquetes populars: viatges aeri, fabricants, proveïdors, fàbrica de viatges a la Xina
