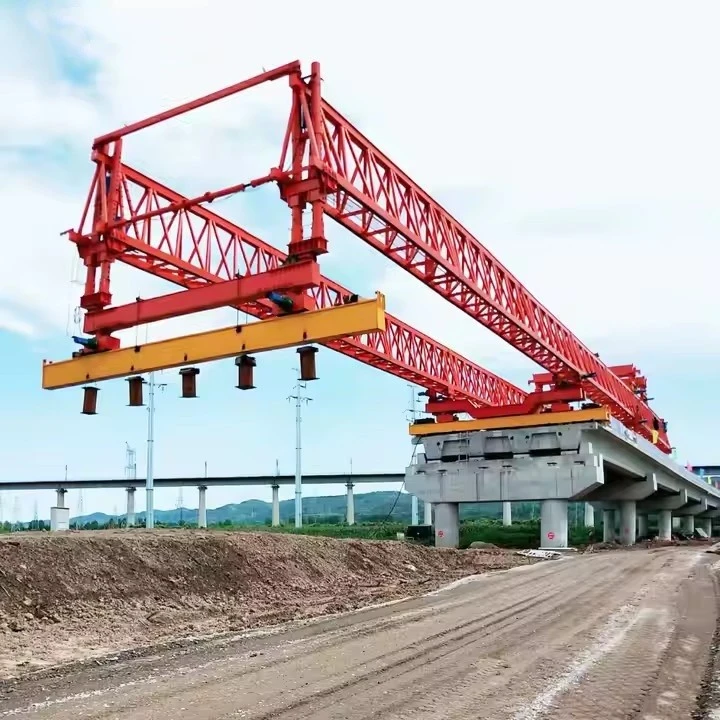

Llançador de bigues de pont de 280 tones



Tipus de llançadors de bigues de pont
Pòrtic de llançament de bigues (GLG)

S'utilitza per llançar bigues prefabricades de formigó o d'acer.

Pot abastar diversos molls i avançar a mesura que avança la construcció.

Apte per a una construcció en voladís equilibrat.

Nas de llançament (per al mètode de llançament incremental)

Una estructura temporal unida a la part davantera d'una biga per reduir la deflexió durant el llançament.

S'utilitza en el mètode de llançament incremental on la coberta del pont es construeix en segments i s'empeny cap endavant.

Transportadors modulars autopropulsats (SPMT)

Vehicles amb rodes que transporten bigues pesades al lloc d'instal·lació.

Molt maniobrable i utilitzat per a col·locacions de bigues pesades.

Pòrtic de llançament aeri

Corre per sobre de segments de pont ja construïts.

Aixeca i col·loca noves bigues des de dalt.

Pòrtic de llançament Underslung

Es mou per sota de la coberta del pont.

S'utilitza sovint en zones urbanes amb restriccions d'alçada.

El llançador de bigues de pont de 280-tones és una màquina resistent dissenyada per a la instal·lació eficient de bigues, bigues o segments de pont grans en projectes de construcció de ponts. A continuació es mostren les seves característiques principals:

1. Alta capacitat de càrrega
Dissenyat per manejar bigues de fins a 280 tones de pes, el que el fa adequat per a la construcció de ponts-de gran abast.

Capaç de suportar diversos tipus de bigues (bigues T-, bigues I-, bigues de caixa, etc.).

2. Envergadura i alçada ajustables
Amplada variable per adaptar-se a diferents amplades de pont.

Ajust d'alçada per a una col·locació precisa del feix a diferents elevacions.

3. Auto-propulsat i mobilitat
Equipat amb cadenes o pneumàtics de goma per a un moviment suau a les obres.

Alguns models disposen de rotació de 360 ​​graus per a un posicionament flexible.

4. Sistema d'elevació hidràulica
Els cilindres hidràulics sincronitzats garanteixen l'aixecament i la baixada equilibrats.

Control de precisió per a una alineació precisa del feix.

5. Disseny Modular i Ampliable
Es pot ampliar o reconfigurar per a diferents requisits del projecte.

Algunes versions permeten que diversos llançadors funcionin en tàndem durant períodes més-llargs.

6. Característiques d'estabilitat i seguretat
Estabilitzadors o potes estabilitzadores per evitar que es bolquin durant les operacions.

Monitorització automàtica de càrrega per evitar sobrecàrregues.

Sistema de frenada d'emergència per seguretat.

7. Control remot i automatitzat
Comandament a distància sense fil per a la seguretat i comoditat de l'operador.

Alguns models avançats inclouen sistemes de posicionament semi-automàtics.

8. Adaptabilitat al terreny
Pot funcionar en terrenys irregulars o tous amb una estabilització adequada.

Apte per al seu ús en projectes urbans, d'autopistes i de ponts ferroviaris.

9. Muntatge i desmuntatge ràpids
Els components modulars permeten una ràpida configuració i desmuntatge, reduint el temps d'inactivitat.

10. Compliment de les Normes
Compleix amb els estàndards internacionals de seguretat i enginyeria (ISO, OSHA, etc.).



Aquí teniu un esquema general d'especificacions per a un llançador de bigues de pont de 280 tones (també conegut com a llançador de pòrtic o biga de llançament), que s'utilitza habitualment en la construcció de ponts prefabricats. Les especificacions reals poden variar segons el fabricant i els requisits del projecte.

Llançador de bigues de pont de 280 tones - Especificacions tècniques
1. Descripció general
Tipus: sistema de pòrtic modular, d'-llançament automàtic

Finalitat: manipulació, transport i col·locació de bigues prefabricades de formigó (bigues, bigues de caixa, bigues T-, etc.)

Capacitat màxima d'elevació: 280 tones mètriques

Adequat per a longituds d'abast: normalment de 30 m a 60 m (ajustable segons la configuració)

2. Components estructurals
Biga principal:

Disseny d'armadura d'acer d'alta-resistencia o biga de caixa

Longitud ajustable (seccions modulars per a diferents trams)

Potes/marcs de suport:

Sistema d'elevació hidràulic o mecànic per a l'ajust d'altura

Estabilitzadors per a l'estabilitat durant la col·locació de la biga

Nas de llançament (si escau):

Secció frontal extensible per a un llançament incremental

Sistema de carretó i polipast:

Torns elèctrics o hidràulics amb cables/pinces

Capacitat de moviment lateral per a un posicionament precís

3. Power & Drive System
Propulsió:

Motors d'accionament elèctrics o dièsel-(basats sobre oruga/roda-)

Autopropulsat amb control remot/manual

Sistema hidràulic:

Per aixecar, equilibrar i ajustar el llançador

Sistema de control:

Controls manuals o basats en PLC- amb enclavaments de seguretat

4. Paràmetres de rendiment
Velocitat d'elevació: ~ 0,5–2 m/min (ajustable)

Velocitat de desplaçament: ~3–10 m/min (descarregat)

Velocitat màxima del vent de treball: inferior o igual a 13,8 m/s (escala Beaufort 6)

Desnivell: inferior o igual al 3% (segons les condicions del terreny)

5. Característiques de seguretat
Sistema de protecció contra sobrecàrregues

Frens anti-antilliscants i mecanismes de bloqueig

Funcions d'aturada d'emergència

Monitorització de la velocitat del vent i alarmes

6. Aplicacions
Muntatge de bigues prefabricades per a carreteres, vies de ferrocarril i viaductes

Adequat per a construcció en voladís equilibrat (si està dissenyat per a això)

7. Normes de compliment
EN 13001 (Seguretat de la grua)

OSHA/ASME B30 (estàndards d'equips d'elevació)

Normes de seguretat específiques del projecte-

Característiques opcionals
Sistema de posicionament automatitzat (guiat per GPS/{0}}làser)

Cames adaptatives per terreny irregular

Supervisió remota (diagnòstic{0}}habilitat per IoT)



Un llançador de bigues de pont de 280-tones és una màquina resistent que s'utilitza per instal·lar bigues grans de formigó o d'acer (bigues) durant la construcció del pont. A continuació es mostren els components clau d'aquest llançador:

1. Biga principal/Musell de llançament
El marc estructural primari que suporta i transporta les bigues del pont.

Sovint fets d'-encavallades d'acer d'alta resistència o bigues de caixa.

Extensible o ajustable per abastar-se entre pilars.

2. Sistema de transport de biga
Carro o portador: mou la biga prefabricada al llarg del llançador.

Sistema de cabrestant i cable: tira la biga a la seva posició.

Pinces/Pinces hidràuliques: Assegura la biga durant el moviment.



3. Suport i interfície del moll
Suports temporals (torres o falses obres): subjecta el llançador durant la col·locació del feix.

Cames o preses ajustables: permet ajustar l'alçada i l'alineació.

Coixinets de coixinets: distribueix la càrrega als molls del pont.

4. Sistema hidràulic
Cilindres de llançament: empènyer/estirar el llançador cap endavant.

Gats elevadors: aixecar i col·locar les bigues.

Gats d'estabilització: evita la inclinació durant el funcionament.

5. Moviment i sistema de propulsió
Crawler Tracks or Wheels: Permet que el llançador es mogui per la coberta del pont.

Auto{0}}propulsat o per cabrestant-: alguns llançadors utilitzen cabrestants per tirar-se cap endavant.

6. Sistema de control
Tauler de control elèctric/hidràulic: moviments-controlats per l'operador.

Sensors i sistemes de seguretat: supervisa la distribució i l'estabilitat de la càrrega.

7. Components auxiliars
Contrapesos: equilibra el llançador durant la col·locació del feix.

Estabilitzadors/estabilitzadors: evita la inclinació.

Plataformes de treball: Proporciona accés als treballadors.







Un llançador de bigues de pont de 280-tones és una màquina resistent que s'utilitza en la construcció de ponts, especialment per col·locar bigues o bigues prefabricades de formigó. Aquests són els seus avantatges clau:

1. Alta capacitat de càrrega
Pot manejar bigues de pont pesades (fins a 280 tones), per la qual cosa és adequat per a ponts de gran-carrera, carreteres i projectes ferroviaris.

Redueix la necessitat de múltiples grues o sistemes de suport addicionals.

2. Precisió i estabilitat
Assegura una col·locació precisa del feix amb moviments controlats, minimitzant els errors.

Els sistemes avançats hidràulics i electrònics milloren l'estabilitat durant l'elevació i el posicionament.

3. Eficiència i rapidesa
Accelera la construcció mitjançant el transport i la instal·lació ràpida de bigues.

Redueix la mà d'obra i escurça els terminis dels projectes.

4. Adaptabilitat
Treballa en diversos terrenys, incloent terrenys irregulars, rius i carreteres.

Els suports ajustables i el disseny modular permeten la personalització per a diferents tipus de pont.

5. Millores de seguretat
Minimitza els riscos associats amb la col·locació manual del feix.

Equipat amb mecanismes antivuelc-, protecció contra sobrecàrregues i frens d'emergència.

6. Cost-efectivitat
Redueix els costos de mà d'obra i d'equips substituint diverses grues o suports temporals.

Redueix el temps d'inactivitat, millorant l'economia global del projecte.

7. Reducció de la interrupció del lloc
Requereix menys espai en comparació amb les instal·lacions tradicionals de grua.

Ideal per a entorns urbans o restringits on les grues grans no són pràctiques.

8. Automatització i Control Remot
Alguns models disposen de controls automatitzats per a un funcionament més suau.

El funcionament remot millora la seguretat i la precisió en condicions perilloses.

9. Durabilitat i longevitat
Construït amb materials-d'alta resistència per suportar càrregues pesades i condicions dures.

Els baixos requisits de manteniment garanteixen una llarga vida útil.

10. Beneficis ambientals
Redueix la necessitat d'estructures temporals extenses, reduint els residus de material.

Els models elèctrics o híbrids (si estan disponibles) redueixen el consum de combustible i les emissions.



El llançador de bigues de pont de 280-tones és una màquina resistent que s'utilitza en la construcció de ponts, especialment per col·locar bigues prefabricades de formigó o d'acer. La seva funció principal és aixecar, transportar i posicionar amb precisió grans bigues de pont durant la construcció de viaductes, passos elevats d'autopistes i ponts ferroviaris.

Aplicacions clau d'un llançador de feixos de pont de 280 tones:
Construcció d'autopistes i autopistes

S'utilitza per instal·lar bigues prefabricades de formigó per a passos elevats, passos elevats i trams elevats de carreteres.

Permet la construcció ràpida de ponts-de llarga durada amb una interrupció mínima del sòl.

Construcció del pont del ferrocarril

Col·loca bigues pesades per a viaductes ferroviaris i projectes de ferrocarril d'alta{0}}velocitat.

Assegura una alineació precisa per a l'estabilitat i la seguretat de la via.

Projectes d'Infraestructures Urbanes

Facilita la construcció de ponts de metro, metro lleuger (LRT) i carreteres urbanes elevades.

Ideal per a zones congestionades on les grues tradicionals poden no ser viables.

Creues muntanyoses i fluvials

S'utilitza en terrenys difícils on les bigues s'han de col·locar sobre valls o rius profunds.

Sovint es combina amb pòrtics de llançament per a mètodes de llançament incrementals.

Construcció de ponts prefabricats

Accelera els terminis del projecte col·locant grans segments prefabricats de manera eficient.

Redueix la necessitat d'encofrats extensos i de fosa-in situ.





El procediment de producció d'un llançador de bigues de pont de 280-tones inclou diverses etapes crítiques, des del disseny i la selecció del material fins a la fabricació, el muntatge, les proves i la posada en servei. A continuació es mostra un procediment detallat-pas a pas:

1. Disseny i Enginyeria
Anàlisi de requisits: determineu la capacitat de càrrega (280 tones), la longitud de l'envergadura, els requisits de mobilitat i el compliment dels estàndards (per exemple, AASHTO, EN o GB).

Modelatge CAD: creeu models 3D i anàlisi d'elements finits (FEA) per a tensions, deflexió i càrregues dinàmiques.

Aprovacions: Finalitzar els dissenys amb les aprovacions del client/reguladors.

2. Adquisició de material
Acer d'alta-resistencia: material primari per a components estructurals (p. ex., bigues, barres, suports).

Components hidràulics: cilindres, bombes, vàlvules i mànegues aptes per a càrregues pesades.

Sistemes elèctrics: sensors, quadres de control i motors per a l'automatització.

Consumibles de soldadura: elèctrodes/fills certificats per a juntes-d'alta resistència.

3. Procés de fabricació
A. Components estructurals
Tall i conformació: tall amb plasma/oxi-de plaques/bigues d'acer segons dibuixos CAD.

Mecanitzat: perforar forats, fresar superfícies per a ajustos de precisió.

Soldadura:

Soldadura de sub-conjunt (p. ex., bigues, estabilizadors).

Soldadura de muntatge complet amb NDT (prova de raigs X-/ultrasò).

Tractament superficial: sorra, imprimació i pintura per a la resistència a la corrosió.

B. Sistemes hidràulics i elèctrics
Muntatge del circuit hidràulic: instal·leu bombes, cilindres i canonades.

Cablejat elèctric: integreu sensors, PLC i sistemes de control.

4. Muntatge
Muntatge mecànic: seccions principals de cargol/soldadura (musell de llançament, bigueta principal, suports).

Integració hidràulica: connecteu els cilindres per a l'elevació/telescòpia.

Integració elèctrica: instal·leu armaris de control, interruptors de límit i enclavaments de seguretat.

5. Proves i control de qualitat
Prova de càrrega:

Prova estàtica al 110% de capacitat (308 tones) per comprovar la deflexió.

Prova dinàmica amb llançament de feix simulat.

Proves funcionals:

Proves de pressió/fuites del sistema hidràulic.

Calibració del sistema de control (operació remota/manual).

Comprovacions de seguretat: parada d'emergència, alarmes de sobrecàrrega i proves d'estabilitat.

6. Posada en marxa i lliurament
Muntatge al lloc-: torneu a muntar el llançador al lloc de construcció.

Formació d'operadors: Ensenyeu el funcionament segur, el manteniment i la resolució de problemes.

Lliurament final: Documentació (manuals, informes de proves, garanties).

7. Manteniment i Suport
Inspeccions rutinàries: comproveu les soldadures, les fuites hidràuliques i les peces de desgast.

Lubricació: Greixatge de les peces mòbils (coixinets, frontisses).

Actualitzacions de programari: actualitzeu els sistemes de control segons sigui necessari.





L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.

Etiquetes populars: Llançador de feix de pont de 280 tones, fabricants, proveïdors, fàbrica de llançadors de pont de 280 tones de la Xina
