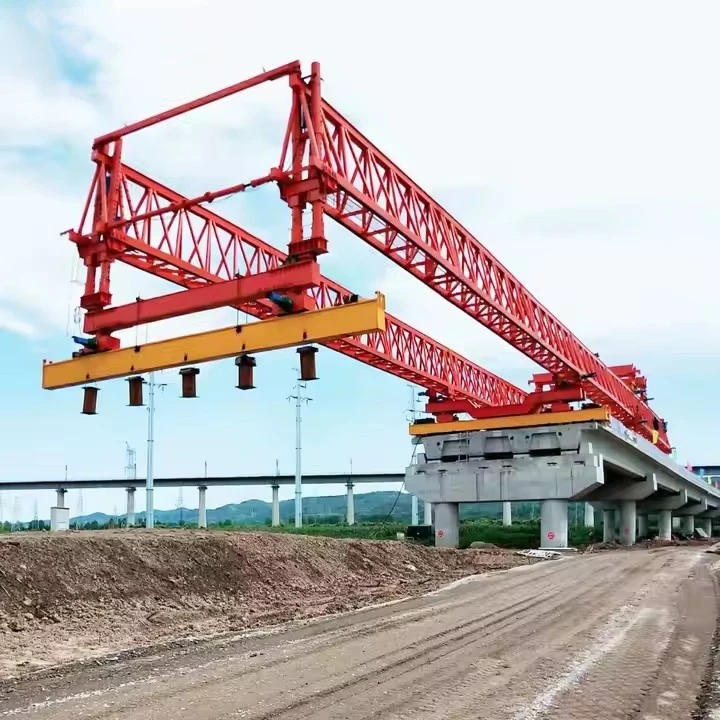

Equip de llançador de ponts de 450 tones

Un llançador de ponts de 450 tones és un equip resistent-que s'utilitza en la construcció de ponts, especialment per llançar segments de pont prefabricats o muntats al seu lloc. Aquestes màquines són essencials per a-projectes d'infraestructura a gran escala, com ara passos superiors d'autopistes, ponts ferroviaris i viaductes.





Un equip llançador de ponts de 450-tones és una màquina resistent dissenyada per a la instal·lació eficient de grans segments de pont, que s'utilitza habitualment en projectes d'infraestructura com carreteres, ferrocarrils i passos elevats urbans. A continuació es mostren les característiques principals d'aquests equips:

1. Alta capacitat de càrrega
Pot manejar segments de pont de fins a 450 tones de pes, el que el fa adequat per a la construcció de ponts-de gran amplitud.

Ajustable per a diferents distribucions de càrrega per garantir l'estabilitat durant el llançament.

2. Disseny modular i ajustable
Els components modulars permeten personalitzar diversos tipus de ponts (p. ex., bigues de caixa, bigues T-, ponts segmentats).

Suports ajustables i nassos de llançament per adaptar-se a diferents geometries de pont.

3. Sistema hidràulic avançat
Gats hidràulics{0}}d'alta precisió per a un llançament suau i controlat.

Mecanismes d'elevació i empenta sincronitzats per garantir una distribució uniforme del pes.

4. Moviment autopropulsat o amb cabrestant-
Alguns models utilitzen mecanismes autopropulsats (-rodes o rodes), mentre que d'altres depenen de sistemes de cabrestant-i-per al moviment cap endavant.

Pot funcionar en vies temporals o cobertes de ponts existents.

5. Sistema de control informatitzat
Supervisió automatitzada de la distribució de càrrega, l'alineació i els nivells d'estrès.

Retroalimentació-en temps real per evitar la sobrecàrrega o la desalineació.

6. Mecanismes de seguretat
Sistemes de frenat-segurs per evitar el lliscament accidental.

Funcions d'aturada d'emergència i protecció contra sobrecàrregues.

7. Versatilitat en els mètodes de llançament
Pot realitzar un llançament incremental (llançament-push) o un llançament-complet, segons els requisits del projecte.

Apte per a alineacions de pont rectes, corbes o inclinades.

8. Compacte i transportable
Dissenyat per a un fàcil desmuntatge i transport entre llocs de construcció.

Alguns models inclouen mecanismes de muntatge ràpid-per reduir el temps de configuració.

9. Adaptabilitat ambiental
Pot funcionar en diversos terrenys, com ara sòls tous, pendents pronunciats o sobre l'aigua.

Materials-resistents a la intempèrie per a una durabilitat en condicions dures.

10. Cost i eficiència temporal
Redueix la necessitat de grues pesades, reduint els costos del projecte.

Accelera els terminis de construcció permetent operacions de llançament contínues.





Equip llançador de ponts de 450 tones - Especificacions tècniques
Descripció general
Propòsit: dissenyat per llançar segments de ponts prefabricats de formigó/acer, bigues o bigues de caixó{0}}de fins a 450 tones.

Tipus: sistema d'-llançament automàtic, modular o basat en pòrtic-.

Aplicació: apte per a la construcció d'autopistes, ferrocarrils i ponts de-longitud.

Paràmetres tècnics principals
Capacitat màxima de llançament: 450 tones (per segment/biga)

Interval d'abast: ajustable (normalment 20 m - 60 m, depenent de la configuració)

Velocitat de llançament: 3-10 m/min (accionament hidràulic/elèctric)

Amplada de treball: ajustable per adaptar-se a l'amplada de la coberta del pont (per exemple, 10 m - 20 m)

Alçada d'elevació: ajustable (per exemple, 5m - 30m sobre el terra)

Font d'alimentació: generador dièsel o energia elèctrica externa (per exemple, 380V, 50Hz, 100kW+)

Sistemes hidràulics i elèctrics
Pressió hidràulica: 25–35 MPa

Capacitat de la bomba: 50–100 L/min

Sistema de control: comandament-remot amb enclavaments de seguretat.

Sensors: monitorització de càrrega, sensors d'inclinació i retroalimentació d'alineació.

Característiques de seguretat
Protecció contra sobrecàrregues (-apagat automàtic a una capacitat superior o igual al 110%).

Sistema de frenada d'emergència.

Mecanisme de bloqueig-antilliscant.

Resistència al vent: estable fins a l'escala Beaufort 6 (12,5 m/s).

Mobilitat i instal·lació
Transport: Disseny modular per a un fàcil desmuntatge (contenidor).

Temps de muntatge: 7–14 dies (segons les condicions del lloc).

Sistema de via/rail: opcional per al moviment longitudinal.

Condicions ambientals i operatives
Temperatura de funcionament: -20 graus a +50 graus .

Humitat: fins a un 90% sense-condensació.

Pressió del sòl: inferior o igual a 150 kPa (requereix fonaments preparats).

Compliment i estàndards
Codis de disseny: EN 1993, AASHTO, BS o estàndards específics del projecte-.

Normes de seguretat: certificat OSHA/CE.

Control de qualitat: NDT (UT/MT) per a soldadures crítiques.





Un llançador de ponts de 450-tones és un equip resistent que s'utilitza a la construcció, especialment per llançar bigues o segments en projectes de construcció de ponts. A continuació es mostren els components clau que normalment es troben en aquest sistema:

1. Biga de llançament principal (nas de llançament)
La biga estructural primària que suporta i posiciona els segments del pont.

Sovint modular per a un fàcil transport i muntatge.

2. Sistema de llançament hidràulic
Gats/empenjadors hidràulics: proporcionen l'empenta per moure el llançador cap endavant.

Cilindres hidràulics: s'utilitzen per aixecar i ajustar segments.

Estació de bombeig: alimenta el sistema hidràulic.

3. Suport i sistema de rodament
Suports/molls temporals: subjecteu el llançador durant les operacions.

Coixinets lliscants: permeten un moviment longitudinal suau.

Potes ajustables: per a correccions d'alçada i alineació.

4. Equips d'elevació i manipulació
Torns i polipasts: per a l'aixecament de segments prefabricats.

Accessoris de grua – Mecanismes d'elevació auxiliars.

5. Sistema de Guiatge i Alineació
Guies laterals – Assegureu-vos d'un posicionament adequat.

Eines d'alineació làser/òptica: per a una col·locació precisa.

6. Sistema de control
PLC (Controlador lògic programable) – Automatitza els moviments.

Comandament a distància: permet ajustar l'operador des d'una distància segura.

Sensors i sistemes de retroalimentació: controleu la càrrega, l'alineació i l'estabilitat.

7. Marc Estructural
Encavallades i bigues: proporcionen rigidesa i distribució de càrrega.

Pins i cargols de connexió: seccions modulars segures.

8. Components auxiliars
Estabilitzadors/estabilitzadors: eviteu el bolcat durant el funcionament.

Passarel·les i baranes de seguretat: per a l'accés i la seguretat dels treballadors.

Contrapesos: equilibra el sistema durant el llançament.

9. Unitat d'alimentació
Generador dièsel o motor elèctric: alimenta els sistemes hidràulics i de control.

10. Components de transport i muntatge
Carretons de transport: moveu els segments a la seva posició.

Carretons de llançament: ajuda a empènyer els elements del pont cap endavant.









Un llançador de ponts de 450-tones és una màquina-pesant que s'utilitza per construir ponts, especialment en projectes d'infraestructura a gran escala, com ara autopistes, ferrocarrils i sistemes de trànsit urbà. Aquests són alguns dels avantatges clau de l'ús d'aquests equips:

1. Alta capacitat de càrrega
Pot manejar segments de pont prefabricats, bigues i materials pesats (fins a 450 tones), reduint la necessitat de múltiples grues o suports.

Adequat per a ponts-de llarga durada i estructures pesades de formigó/acer.

2. Eficiència i rapidesa
Muntatge ràpid i llançament de segments de pont, accelerant els terminis del projecte.

El disseny modular permet ajustos ràpids per a diferents configuracions de pont.

Redueix el treball manual i accelera la construcció en comparació amb els mètodes tradicionals.

3. Precisió i seguretat
Els sistemes hidràulics-controlats per ordinador garanteixen la col·locació precisa dels segments del pont.

Redueix l'error humà i millora l'alineació estructural.

Estable i segur durant les operacions, reduint els riscos d'accidents.

4. Versatilitat
Adaptable a diversos tipus de ponts (bigues de caixa, bigues en T, ponts segmentats).

Pot treballar en diferents terrenys (urbà, muntanyós, sobre rius o carreteres).

Suports ajustables i nassos de llançament per a diferents geometries de pont.

5. Cost-efectivitat
Redueix la dependència de múltiples grues i estructures de suport, reduint els costos de lloguer d'equips.

Minimitza les interrupcions del trànsit (útil per a projectes urbans) permetent una construcció més ràpida.

Durabilitat-a llarg termini i reutilització en diversos projectes.

6. Impacte ambiental reduït
Menys-abocament de formigó al lloc (si s'utilitzen segments prefabricats), reduint la contaminació.

Menys soroll i vibració en comparació amb els mètodes tradicionals de-conducció de piles.

L'ús eficient del material minimitza els residus.

7. Automatització i control remot
Alguns models disposen de maneig de segments automatitzat i monitorització remota.

Millora la seguretat dels treballadors reduint l'exposició directa a zones perilloses.





L'equip llançador de ponts de 450-tones és una màquina-de gran resistència que s'utilitza per construir ponts-de grans-varies, especialment en la construcció de ponts segmentats prefabricats, llançament de bigues i muntatge-per tram. A continuació es mostren les seves aplicacions i característiques principals:

Aplicacions:
Ponts segmentaris prefabricats

S'utilitza per llançar segments prefabricats de formigó (de fins a 450 tones de pes) per a viaductes, ponts d'autopistes i ponts de ferrocarril.

Comú en la construcció en voladís equilibrat o en mètodes-per-envergadura.

Llançament de bigues (bigues de caixa, bigues I-, bigues en U-)

Maneja bigues pesades de formigó pretensat o bigues d'acer per a ponts de-larga portada.

Apte per llançar bigues sobre rius, valls o carreteres sense suports intermedis.

Carreteres elevades urbanes i ponts de metro

Eficient en zones urbanes congestionades on les grues tradicionals no poden funcionar.

Permet una construcció ràpida amb una interrupció mínima del trànsit.

Ponts de terreny muntanyós i complex

Ideal per a terrenys irregulars, valls profundes o molls alts on els mètodes convencionals no són pràctics.

Pot funcionar amb pòrtics d'-llançament automàtic per a pendents pronunciats.

Ponts ferroviaris i-d'alta velocitat

S'utilitza en projectes ferroviaris d'alta-velocitat que requereixen una alineació precisa de segments de pont pesats.





La producció d'un equip llançador de ponts de 450-tones implica un procés de fabricació complex i en diverses etapes que requereix enginyeria de precisió, fabricació pesada i control de qualitat rigorós. A continuació es mostra un procediment de producció estructurat:

1. Disseny i Enginyeria
Disseny conceptual: definiu la capacitat de càrrega (450 tones), la longitud de l'envergadura, la mobilitat i el mecanisme de desplegament.

Enginyeria de detall:

Anàlisi estructural (FEA per a tensions, deflexió i càrregues dinàmiques).

Disseny del sistema hidràulic/pneumàtic (per al mecanisme de llançament).

Modelatge CAD (AutoCAD, SolidWorks, o similar).

Compliment normatiu: Assegureu-vos el compliment de les normes AASHTO, EN 1993 o altres normes de construcció de ponts.

2. Adquisició de material
Acer d'-alta resistència: ASTM A572 grau 50 o equivalent per a bigues principals.

Components hidràulics: bombes, cilindres i vàlvules de control.

Electrònica: sensors, PLC i sistemes de control remot.

Consumibles de soldadura: elèctrodes-certificats AWS per a juntes-d'alta resistència.

3. Procés de fabricació
A. Fabricació Estructural
Tall i mecanitzat:

Tall amb plasma/oxi-de plaques d'acer.

Mecanitzat CNC per a peces de precisió (pins, juntes).

Muntatge de bigues:

Soldar bigues de caixa o seccions d'armadura (soldadura d'arc submergit per a plaques gruixudes).

Enganxament de rigiditzador i diafragma.

Fabricació de bogies i xassís:

Eixos, rodes i sistemes de suspensió resistents-.

B. Sistemes mecànics
Mecanisme de llançament:

Muntatge d'ariets hidràulics, cabrestants i corrons.

Instal·lació de braços telescòpics per a llançament incremental.

Sistema d'accionament:

Integració motor/pack d'energia (dièsel o elèctric).

Configuració de la caixa de canvis i la transmissió.

C. Sistemes elèctrics i de control
Instal·lació del cablejat.

Programació de PLC per al desplegament automatitzat.

Sensors de control de càrrega (extensometres, sensors de pressió).

4. Control de qualitat i proves
Inspeccions NDT:

Proves d'ultrasons (UT) o radiografia per a soldadures crítiques.

Inspecció de partícules magnètiques (MPI) per a esquerdes superficials.

Prova de càrrega:

Prova de càrrega estàtica (càrrega de disseny 1,25x, és a dir, 562,5 tones).

Proves dinàmiques (cicles de llançament de ponts simulats).

Comprovacions funcionals:

Proves de pressió del sistema hidràulic.

Caixes fortes-del sistema de control.

5. Muntatge i integració
Muntar sistemes mecànics al xassís.

Connecteu les línies hidràuliques i els controls elèctrics.

Comprovacions finals d'alineació per a rails/bigues de llançament.

6. Pintura i protecció contra la corrosió
Preparació de la superfície: granallat (estàndard SA 2.5).

Recobriment:

Imprimació epoxi + capa superior de poliuretà.

Recobriments-rics en zinc per a zones d'alta-corrosió.

7. Prova d'acceptació de fàbrica (FAT)
Inspecció del client en condicions operatives.

Revisió de documentació (registres de soldadura, informes de proves).

8. Transport i posada en marxa del lloc
Desmuntatge (si és modular) per al transport.

-Remuntatge al lloc i verificació funcional.

Formació d'operadors.





L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
