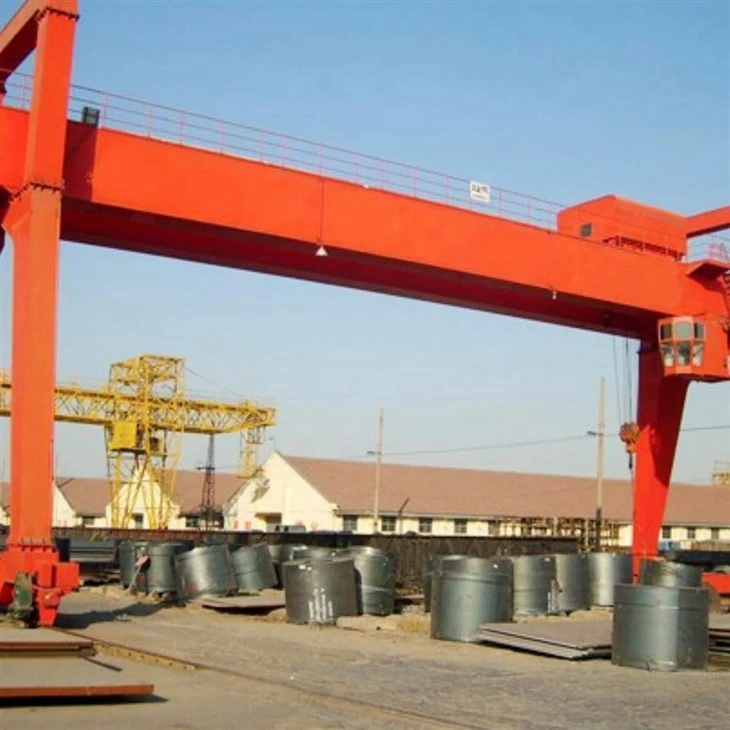

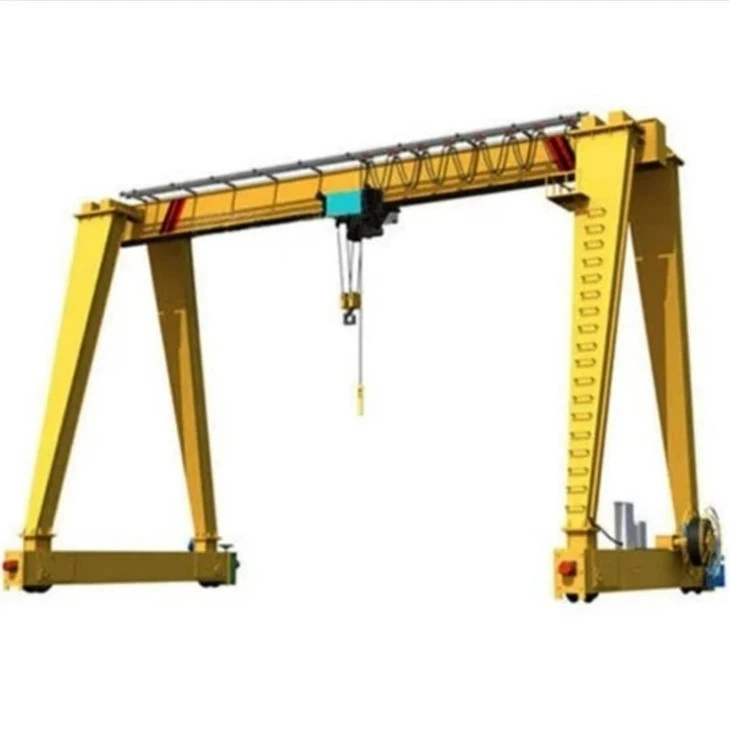

Grua pòrtic amb polipast de cable

A Grua pòrtic amb polipast de cableés un tipus d'equip d'elevació aèria que combina aestructura de pòrticamb apolipast de cablesistema per a una manipulació de material fiable i d'alta{0}}capacitat. S'utilitza àmpliament en entorns industrials onprecisió, durabilitat i forçasón necessaris per aixecar càrregues pesades.

Característiques d'aquesta gruapotes verticals muntades sobre rodes o rails, donant suport abiga horitzontal (biga)en què elpolipast de cableviatges. Elpolipast de cableutilitza un mecanisme de tambor i cable d'acer, que ofereix una potència d'elevació i una durabilitat superiors en comparació amb els polipastos de cadena, el que el fa ideal per aoperacions pesades{0}.

Característiques principals:

Polipast de cable: Proporciona una elevació suau i precisa amb una gran capacitat de càrrega i una llarga vida útil.

Marc de pòrtic: Admet ús exterior i interior; disponible en configuracions fixes, ajustables o mòbils.

Alta capacitat d'elevació: normalment oscil·la entre1 tona a 300 tones o més, depenent del disseny.

Manipulació precisa de la càrrega: Apte per a operacions exigents que requereixen un posicionament exacte i un control de velocitat.

Opcions de disseny típiques:

Configuració de bigues simples o dobles

Alçada fixa o regulable

Viatges mòbils (-cansats) o en ferrocarril-

Sistemes elèctrics-o dièsel-

Funcionament manual, penjant o control remot

Components bàsics: motor, coixinet, caixa de canvis, motor, engranatge

Lloc d'origen: Henan, Xina

Garantia: 2 anys

Pes (KG): 50000 kg

Inspecció-de sortida de vídeo: proporcionada

Informe de prova de maquinària: proporcionat

Aplicació: exterior

Paraules clau: Grua de pòrtic

Capacitat de càrrega nominal: 50 tones

Velocitat de desplaçament creuat: 44,6 m/min

Velocitat de viatge llarg: 47,1 m/min

Manera de control: cabina

Font d'alimentació: bobina de cable

Carril d'acer: QU80

Potència: CA trifàsica 50 HZ 380 V

1. Biga principal (biga)

Biga horitzontal que suporta el polipast de cable.

Pot ser:

Biga única- per a càrregues més lleugeres

Doble biga– per a càrregues més pesades i traves més llargues

El polipast es desplaça al llarg de la bigueta per posicionar la càrrega.

Cames (marcs de suport)

Suports verticals que connecten la biga principal amb la base.

Pot ser rígid o tenir unUn disseny de tipus-marc o caixa-.

Proporcioneu una alçada lliure per al moviment de càrrega.

Polipast de cable

Mecanisme d'elevació del nucliutilitzant una corda d'acer enrotllada en un tambor.

Inclou:

Motor elèctricper a l'aixecament

Tambor i corda de filferro

Bloc de ganxo

Frens i caixa de canvis

Ofertesalta capacitat d'elevació, control de precisió, illarga vida útil.

3.Final dels carros

Situat als dos extrems de la biga principal.

Rodes de suport o bogies per al moviment de la grua.

Contenirmotors de viatge, frens, icaixes de canvisper permetre el moviment per rails o per terra.

4.Mecanisme de viatge

Permet el moviment horitzontal de tota la grua pòrtic.

Tipus:

Muntat-en rail(RMG): moviment guiat per pistes fixes.

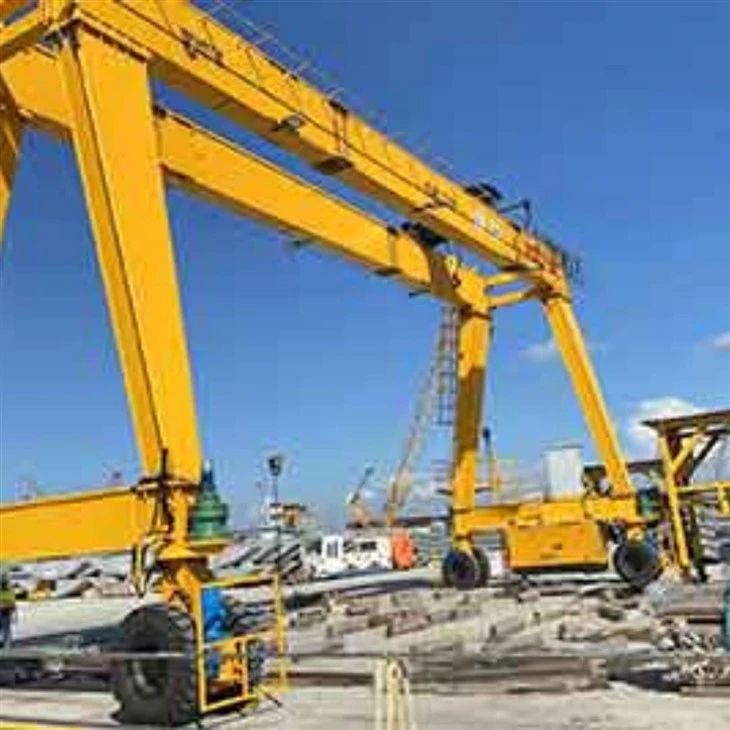

Pneumàtic-de goma(RTG): mòbil sobre rodes de goma, més flexible.

Inclou motors d'accionament i sistemes de direcció per a la mobilitat.

5.Mecanisme de desplaçament del carro

1) Composició estructural

Estructura del carretó: el bastidor normalment està fet d'acer-d'alta resistència per suportar la càrrega i suportar les tensions durant el funcionament.

Joc de rodes: El carro està equipat amb rodes que circulen sobre els rails de la bigueta principal. Aquestes rodes solen estar fetes d'acer endurit o acer fos per garantir la durabilitat i la resistència al desgast.

Dispositiu d'accionament: els motors elèctrics s'utilitzen habitualment per proporcionar la potència necessària per al moviment del carro. S'utilitza una caixa de canvis per controlar la velocitat i el parell del moviment del carro. Els acoblaments connecten el motor a la caixa de canvis i garanteixen una transmissió suau de la potència a les rodes.

.

2) Funció del mecanisme de funcionament del carro

Moviment horitzontal: la funció principal del mecanisme de desplaçament del carretó és moure el carretó horitzontalment al llarg de les bigues principals. Aquest moviment permet que la grua col·loqui el polipast sobre un lloc de càrrega desitjat.

Manipulació de càrrega: en moure's al llarg de les bigues principals, el carro ajuda a posicionar el sistema d'elevació amb precisió per sobre de la càrrega, que és necessària per aixecar i transferir mercaderies de manera eficient.

Transmissió de potència: el mecanisme de desplaçament normalment utilitza motors elèctrics i sistemes d'engranatges per proporcionar el parell i la velocitat necessaris per al moviment del carro. Els motors poden ser d'AC o DC, depenent del disseny i els requisits de la grua.

Rieles i rodes: el carro va sobre rails que es munten a les bigues principals. Les rodes del carro estan dissenyades per viatjar per aquests rails, assegurant un moviment suau i estable. Les rodes poden estar equipades amb brides per evitar el moviment lateral i mantenir l'alineació.

Mecanismes de seguretat: el mecanisme de desplaçament està equipat amb característiques de seguretat com ara interruptors de límit, sistemes de frenada i sensors de sobrecàrrega per evitar accidents i garantir el funcionament segur de la grua.

6.Roda de la grua

1) Funció de les rodes

Coixinet de càrrega: en una grua pòrtic de doble biga principal, cada roda suporta una part important de la càrrega de la grua. Les rodes han d'estar dissenyades per suportar les càrregues estàtiques i dinàmiques imposades durant les operacions d'elevació.

Manipulació de materials i seguretat: el disseny de les rodes de la grua ha de garantir un funcionament segur, especialment quan es manipulen càrregues pesades o sobredimensionades. Les rodes s'han de dissenyar per minimitzar el soroll i les vibracions durant el funcionament.

Compatibilitat de ferrocarril: les rodes de la grua estan dissenyades per circular en tipus de rails específics (per exemple, vies planes o corbes). La mida i la forma de la brida de la roda han de coincidir amb el perfil del rail per garantir un ajust adequat i un funcionament suau.

2) Requisits de disseny

Material i disseny: les rodes de la grua solen estar fetes d'acer-d'alta resistència o ferro colat per suportar les càrregues pesades i les tensions associades a l'aixecament i transport de materials. El disseny sovint inclou una brida per garantir l'alineació adequada i evitar que les rodes es descarrilin de les vies.

7. Ganxo de grua

El ganxo de la grua d'una grua pòrtic de doble biga principal és un component essencial que s'utilitza per aixecar i transportar càrregues pesades.

Disseny i Estructura

Material: normalment fet d'acer-d'alta resistència per suportar càrregues pesades i proporcionar durabilitat.

Forma: el ganxo sovint té una forma de C-o un extrem punxegut per subjectar de manera segura eslingues o cadenes d'aixecament.

Mida i capacitat: està dissenyat per adaptar-se a la capacitat d'elevació de la grua, que pot variar des d'unes poques tones fins a diversos centenars de tones per a grues industrials grans.

Tipus de ganxos

Ganxo únic: Comú en aplicacions estàndard, utilitzat per aixecar una càrrega des d'un sol punt.

Ganxo doble: s'utilitza quan es necessita una càrrega més equilibrada, sovint en dissenys de bigues principals dobles per a majors capacitats d'elevació.

Ganxo de cranc: a les grues pòrtic, el ganxo es pot muntar en un carro o cranc que recorre les bigues.

Motor

El motor d'una grua pòrtic de doble biga principal és un component essencial que proporciona la potència necessària per aixecar, viatjar i, de vegades, girar el polipast o el sistema de carro de la grua. La potència nominal del motor ha de coincidir amb la capacitat de la grua i la càrrega que necessita per aixecar. Normalment, aquests motors van des d'uns pocs quilowatts fins a centenars de quilowatts, depenent dels requisits d'elevació i desplaçament.

Els motors es poden equipar amb variadors de freqüència (VFD) per a ajustos suaus de velocitat i estalvi d'energia. S'incorporen sistemes de seguretat i control com la protecció contra sobrecàrregues, els sistemes de frenada i les parades d'emergència per a un funcionament segur.

El motor ha de ser compatible amb el subministrament elèctric disponible al lloc d'operació, que pot variar (p. ex., 380 V/50 Hz, 480 V/60 Hz). El motor d'una grua pòrtic de doble biga principal s'utilitza per a operacions com aixecar càrregues pesades, moure la grua per les vies (desplaçament longitudinal) i, de vegades, moviment lateral (desplaçament transversal o carretó).

.

Sistema d'alarma de so i llum i interruptor de límit

1) Sistema d'alarma de so i llum

Una grua pòrtic de doble biga principal, que s'utilitza habitualment en operacions de treball pesat-, sovint incorpora mecanismes de seguretat com sistemes d'alarma de so i llum per garantir operacions segures.

Alarma sonora (claxons/toners): solen ser dispositius sonors i sonors que emeten un so distintiu per alertar les persones dins i al voltant de l'àrea de treball. El nivell de so està dissenyat per ser prou alt com per ser escoltat per sobre del soroll operatiu.

Alarma de llum (llums intermitents/balizas): els senyals visuals, com ara llums intermitents o balises giratòries, ajuden a alertar visualment el personal, especialment en entorns sorollosos on les alarmes sonores poden ser insuficients.

2) Interruptor de límit

Un interruptor de límit d'una grua de pòrtic de doble biga principal és un dispositiu de seguretat que s'utilitza per evitar que la grua es mogui més enllà d'un rang designat. Això garanteix la protecció tant de la grua com del seu entorn, així com de qualsevol càrrega que s'aixequi.

Funcions clau dels interruptors de límit:

Control de posició: l'interruptor de límit ajuda a controlar i controlar la posició del carretó, el polipast i el pòrtic de la grua per evitar sobre-desplaçaments i col·lisions.

Apagada de seguretat: si la grua supera els límits permesos, l'interruptor de límit indica al sistema de control que aturi el motor i preveni danys o situacions perilloses.

Parada d'emergència: pot actuar com a tall d'emergència per apagar la grua quan s'acosta als límits de la seva via o carril, evitant que descarrili o provoqui accidents.

Tipus d'interruptors de límit utilitzats:

Interruptors de límit mecànics: s'activen per contacte físic, sovint utilitzant una palanca o una lleva que activa l'interruptor quan es mou pel moviment de la grua.

Interruptors de límit electrònics: utilitzeu sensors (p. ex., sensors inductius, capacitius o òptics) per a la detecció sense-contacte, proporcionant una major durabilitat i reduint el desgast.

Interruptors de límit rotatius: s'utilitzen habitualment en aplicacions on s'ha de controlar el moviment de rotació, com ara en polipasts.

Interruptors de límit lineals: s'utilitzen per a aplicacions on es controla el desplaçament lineal, que es troben habitualment en el moviment del carro.

10.Dispositius de seguretat

1) 1. Dispositiu de protecció contra sobrecàrregues

Funció: Impedeix que la grua aixequi càrregues que superin la seva capacitat nominal.

2. Interruptors de límit

Funció: evita que la grua es mogui més enllà d'un rang establert durant les operacions.

3. Botó d'aturada d'emergència

Funció: Permet als operadors apagar ràpidament la grua en cas d'emergència.

4. Dispositiu anti-colisió

Funció: evita col·lisions entre la grua i altres estructures o equips.

5. Control de balanceig de càrrega

Funció: redueix el balanceig de la càrrega durant les operacions, que pot ser perillós si no es controla.

6. Sistemes de frens

Funció: Assegura que la grua roman en una posició estacionària quan no està en moviment.

7. Enclavaments de seguretat

Funció: Impedeix el funcionament de la grua si no es compleixen determinades condicions de seguretat.

8. Alarmes d'advertència i llums de senyal

Funció: Alerta al personal proper del moviment de la grua.

9. Dispositiu anti-bolcs

Funció: Protegeix contra la inclinació de la grua a causa de la distribució desigual de la càrrega o una càrrega excessiva.

10. Sistema de refrigeració de motors

Funció: evita el sobreescalfament dels motors durant un ús prolongat.

11. Sistemes de control remot

Funció: permet als operadors controlar la grua des d'una distància segura.

12. Sistemes de seguiment de grues

Funció: proporciona un seguiment-en temps real dels paràmetres operatius com ara el pes de la càrrega, la velocitat i la posició.

13. Ajudes d'il·luminació i visibilitat

Funció: garanteix que l'operador tingui una visibilitat clara, especialment en condicions de poca{0}}il·luminació.

11.Mode de control

1)1. Control penjant

Descripció: l'operador de la grua utilitza un penjoll de control per cable per gestionar el moviment de la grua i del polipast.

Avantatges: senzill d'utilitzar, rendible-i proporciona control directe des d'una distància segura.

Ús: s'utilitza habitualment en operacions estacionàries o semi{0}}on l'operador pot estar a prop de la grua.

2. Comandament a distància de ràdio

Descripció: Els operaris utilitzen una unitat de control sense fil, que es comunica amb la grua mitjançant senyals de ràdio.

Avantatges: ofereix més flexibilitat, ja que l'operador pot controlar la grua des d'una distància més gran i accedir a zones de difícil --accés.

Ús: ideal per a operacions més complexes i entorns on la mobilitat de l'operador és essencial.

3. Control de cabina

Descripció: l'operador s'asseu en una cabina de la grua i la controla mitjançant una combinació de joysticks, botons o altres controls.

Avantatges: Proporciona una millor visió de la zona de treball i una major precisió en el control de la grua.

Ús: adequat per a operacions-de gran intensitat o quan es necessita un nivell més alt de control per al posicionament i maniobra.

4. Control automatitzat (semi-automàtic i totalment automatitzat)

Descripció: La grua es pot controlar mitjançant ordres programades o integrar-se amb sistemes automatitzats per a un funcionament autònom.

Avantatges: redueix la intervenció humana, millora la precisió i millora la seguretat per a tasques repetitives.

Ús: s'utilitza sovint en-operacions a gran escala on es requereix una alta eficiència i un funcionament continu.

5. Control híbrid

Descripció: combina el funcionament manual (utilitzant el control penjant, a distància o de cabina) amb funcions automatitzades que es poden activar segons sigui necessari.

Avantatges: ofereix versatilitat per als operadors que necessiten canviar entre els modes manual i automatitzat per a tasques específiques.

Ús: Comú en sistemes dissenyats per ser adaptables a diversos requisits operatius.

12.Dibuix

Tècnica principal

A Grua pòrtic equipada amb un polipast de cableofereix diversos avantatges diferents, especialment en operacions d'aixecament -resistents i exigents. La seva combinació d'una estructura de pòrtic sòlida i un mecanisme d'elevació durador el fa ideal per a aplicacions industrials que requereixen fiabilitat, eficiència i gran capacitat de càrrega.

💪 1. Alta capacitat de càrrega

Els polipasts de corda de filferro poden manejarcàrregues més pesadesque polipasts de cadena.

Ideal per a aixecar1 tona a més de 300 tones.

Apte percomponents grans, maquinària, estructures d'acer i elements de formigó.

🧵 2. Aixecament suau i precís

Oferta de polipasts de cablefuncionament suauambbalanceig de càrrega mínima.

Excel·lent per a operacions que ho requereixinposicionament precís de la càrrega.

⚙️ 3. Durador i-durador

Cordes d'acersón altament resistents al desgast i a la corrosió.

Menor freqüència de manteniment en comparació amb polipasts de cadena en configuracions de treball intens-.

Dissenyat perús continu i intensiu.

🏗️ 4. Configuració de pòrtic flexible

Es pot dissenyar com:

Biga simple o biga doble

Fixa, regulable en alçada o mòbil

Muntatge-de rail (RMG) o de goma-(RTG)

S'adapta fàcilment a les condicions del lloc i a la mida de l'espai de treball.

🔄 5. Àmplia cobertura i abast

Els sistemes de pòrtic proporcionen agran àrea de treballsense necessitat de construir estructures com pistes aèries.

Ideal perús interior o exterioren tallers, patis, ports i zones de muntatge.

🔌 6. Múltiples opcions d'alimentació i control

Pot ser alimentat persistemes elèctrics, dièsel o de bateria.

Operat viapenjant, comandament a distància sense fil o controls de cabina.

Alguns sistemes ofereixenVFD (unitats de freqüència variable)per a un control fi de velocitat.

🔒 7. Característiques de seguretat i protecció

Equipat amb sistemes de seguretat avançats com:

Protecció de sobrecàrrega

Interruptors de límit

Parada d'emergència

Tecnologia anti-balanç

Asseguraseguretat de l'operadoriprotecció de càrregaen tots els ambients.

💰 8. Cost-eficaç per a l'aixecament de peces pesades

Més econòmic que construir sistemes de grua permanent.

Especialment rendible-perzones de treball temporalooperacions a l'aire lliure.

Grua pòrtic amb polipast de cable - Aplicacions

A Grua pòrtic amb polipast de cables'utilitza àmpliament asectors industrial, de la construcció i de la logísticaon es requereix elevació pesada, control precís i fiabilitat. La seva força i adaptabilitat el fan apte per a tots dosinstal·lacions interiorsipatis exteriors.

🏗️ 1. Projectes de Construcció i Infraestructures

Aixecament i col·locaciósegments prefabricats de formigó, bigues d'acer i components del pont.

S'utilitza aconstrucció de ponts, projectes de carreteres, iconstrucció del túnel.

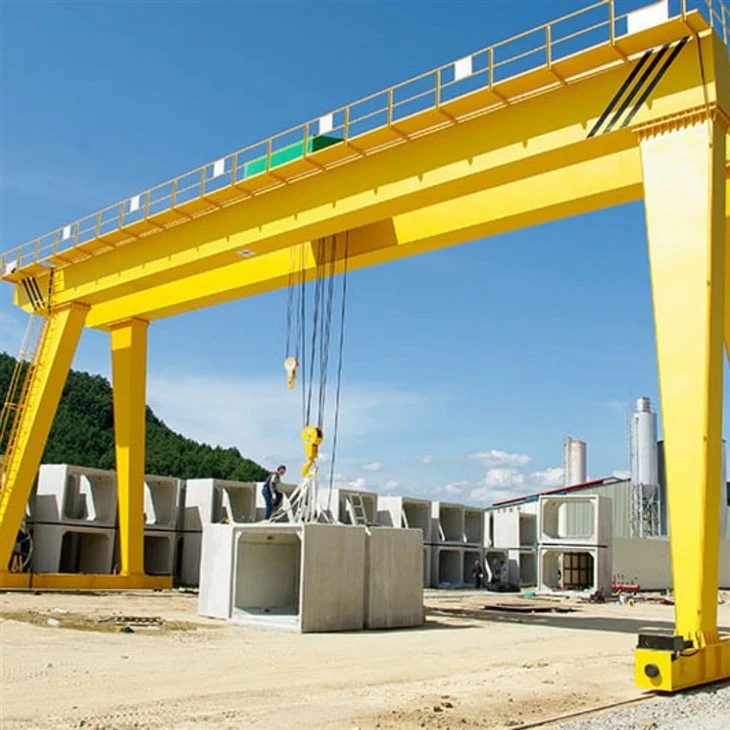

🧱 2. Prefabricats de formigó i patis de fabricació

Manipulació delloses prefabricades, canonades, murs i embornals de caixa.

Permet l'apilament, la càrrega i el moviment precisos d'elements voluminosos.

⚙️ 3. Fabricació de maquinària i equips pesats

Aixecament i muntatgemaquinària gran, motors, turbines, i peces pesades.

Admet línies de muntatge i operacions de manteniment aplantes i tallers.

🚢 4. Construcció naval i indústria marítima

En movimentseccions de vaixells, hèlixs, motors i plaques d'acer pesades.

Opera adrassanes, dics secs, iequipar-lternes.

🚚 5. Estacions logístiques i de mercaderies

Càrrega i descàrregacontenidors, caixes de càrrega i equips industrials.

Ideal perpatis de ferrocarril, terminals de camions, ioperacions a port.

🏭 6. Plantes siderúrgiques i fundicions

Transportantbobines d'acer, lingots, motlles i peces de fosa.

Resistent a altes temperatures i condicions dures.

🔋 7. Sector d'Energia i Energia

Aixecamenttransformadors, generadors, components d'aerogeneradors, i recipients a pressió.

S'utilitza acentrals hidroelèctriques, instal·lacions nuclears, iparcs eòlics.

🧰 8. Aeroespacial i Defensa

En movimentpeces d'avions, seccions de fuselatge, iplantilles de muntatge.

Proporciona un maneig d'alta{0}}precisiólínies de producció aeroespacial.

🛠️ 9. Plantes Mineres i Cimenteres

Manipulacióequips de mineria, trituradores, tremuges, icomponents del molí de ciment.

Funciona amb eficàcia en entorns amb pols i{0}}càrrega pesada.

1. Disseny i Enginyeria

Projecte i disseny estructural: els equips d'enginyeria dissenyen la grua en funció de les especificacions, tenint en compte el pes, l'envergadura, la capacitat d'elevació i l'entorn de treball.

Especificacions dels components: es preparen especificacions detallades per a components com ara les bigues principals, les bigues finals, el sistema d'elevació, el carro i els components elèctrics.

2. Selecció i Adquisició de Materials

Selecció de material d'acer: s'escullen materials d'acer-d'alta resistència per a les bigues principals, columnes i altres peces crítiques.

Adquisició: els materials, com ara plaques d'acer, seccions, cargols i components elèctrics, s'obtenen i s'inspeccionen la qualitat.

3. Tall i pre-fabricació

Tall i conformació: els components d'acer es tallen, donen forma i es solden en formes preliminars segons les especificacions de disseny.

Muntatge de pre-fabricació: els components com ara bigues i bigues es pre-munten per verificar que encaixen correctament.

4. Soldadura i Muntatge Estructural

Soldadura: les bigues principals, columnes i altres components estructurals es solden per crear un marc resistent. S'utilitzen tècniques de soldadura especialitzades per garantir la resistència i la durabilitat.

Muntatge estructural: es munten les bigues principals i les bigues finals, assegurant una alineació precisa per a una distribució equilibrada de la càrrega.

Control de qualitat: les costures i les juntes de soldadura s'inspeccionen mitjançant proves no-destructives (p. ex., proves d'ultrasons o de raigs X-) per detectar qualsevol defecte estructural.

5. Mecanitzat i Acabat

Mecanitzat de peces: les peces crítiques, com ara les rodes, els components del carretó i els polipasts, se sotmeten a un mecanitzat per a un ajustament adequat i un funcionament suau.

Tractament de superfícies: les peces d'acer es netegen i se sotmeten a tractaments superficials com ara sorra i recobriment per evitar l'oxidació i millorar la durabilitat.

Pintura i recobriment: s'apliquen recobriments protectors per a la resistència a la intempèrie, amb una imprimació seguida de capes superiors.

6. Muntatge de components de grua

Muntatge de bigues principals: les dues bigues principals estan muntades i alineades.

Instal·lació de bigues finals: les bigues finals es fixen a les bigues principals, formant el marc de la grua.

Instal·lació del polipast i del carretó: el mecanisme d'elevació i el carretó es munten als rails de les bigues principals i es prova l'alineació i la suavitat operativa.

7. Instal·lació de sistemes elèctrics i de control

Cablejat i cablejat: s'instal·la el cablejat elèctric per a la font d'alimentació, els circuits de control i els sistemes de seguretat.

Tauler de control i característiques de seguretat: el tauler de control està muntat, amb funcions de seguretat com ara interruptors de límit, parades d'emergència i protecció contra sobrecàrregues integrades i provades.

Programació del sistema de control: el sistema de control de la grua està programat i provat per a un funcionament correcte.

8. Proves i garantia de qualitat

Proves de càrrega: la grua es sotmet a proves de càrrega per assegurar-se que pot gestionar la seva capacitat nominal sense problemes.

Proves operatives: es realitzen proves funcionals per comprovar els moviments, la capacitat de resposta, els sistemes de frenada i les operacions elèctriques.

Inspecció i certificació: la grua es sotmet a inspeccions finals per verificar el compliment de les normes i normes de seguretat. La certificació pot ser emesa per les autoritats competents.

9. Ajustaments finals i preparació del lliurament

Ajustaments finals: es fan petits ajustos per garantir un bon funcionament.

Documentació: es preparen manuals d'operació, directrius de manteniment i documents de certificació per al lliurament.

Embalatge i enviament: la grua s'empaqueta de manera segura per a l'enviament, assegurant que totes les peces estiguin protegides durant el trànsit.

10. Instal·lació i posada en marxa (al lloc)

Muntatge-in situ: la grua es munta a la ubicació del client si és necessari.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
