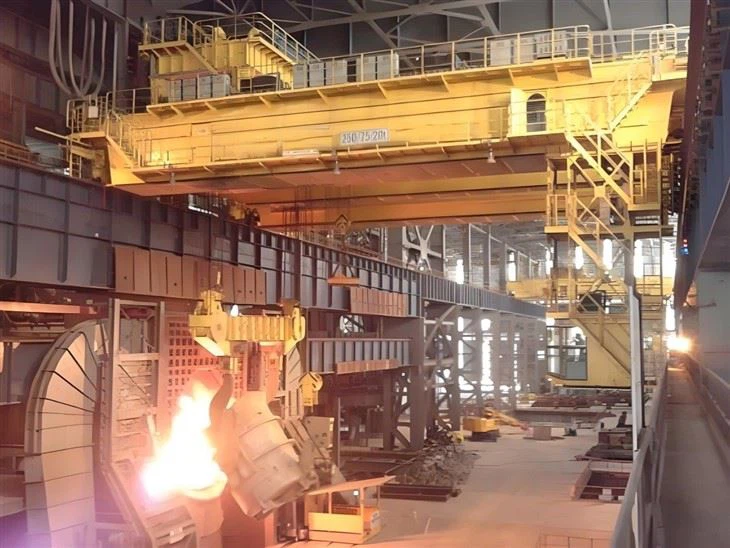

Grua del pont de fosa

Una grua del pont de Foundry, també coneguda com a grua metal·lúrgica, està dissenyada específicament per aixecar, transportar i abocar metall fos en fàbriques d’acer, fosa i plantes de fosa. Dissenyat per a condicions laborals extremes, garanteix una alta seguretat, estabilitat i eficiència en els entorns metal·lúrgics exigents.



Característiques clau
✅ Resistència a alta temperatura: construït amb materials resistents a la calor i sistemes de protecció tèrmica per suportar unes condicions de foneria dures.
✅ Capacitat de càrrega pesada: disponible en diverses capacitats d’elevació, normalment entre 5 i 320 tones, per manejar el metall fos de forma segura.
✅ Sistema de doble aixecament: equipat amb ganxos principals i auxiliars per a una manipulació precisa i segura de cullerades.
✅ Funcions de seguretat avançades: inclou sistemes de frenada redundants, limitadors de càrrega, funcions d’aturada d’emergència i escuts de calor per garantir la seguretat operativa.
✅ Opcions automatitzades i de control remot: millora l'eficiència amb el control remot sense fils o l'automatització completa per reduir la intervenció manual.
✅ Components duradors: compta amb acer de gran resistència, motors especialitzats i estructures reforçades per suportar el funcionament a llarg termini en condicions extremes.



• Capacitat: 5-500 tona
• Longitud de Span: 4-35 m
• Alçada elevadora: 3-50 m
• Deure laboral: A4, A5, A6, A7
• Tensió ràbia: 220V ~ 690V, 50-60 Hz, 3ph AC
• Temperatura de l’entorn de treball: -25 grau -+50 grau, humitat relativa inferior o igual al 85%
• Mode de control de la grua: control del sòl \/ control remot \/ sala de cabina





1. Creu de conjunt sencer

Una grua del pont de Foundry, també coneguda com a grua de colada, és un sistema d’elevació de gran resistència que s’utilitza en fàbriques d’acer i fosa per a la manipulació de metall fos. Un conjunt sencer d'aquesta grua inclou normalment els components següents:

1. Estructura principal
Girder (s) del pont: els principals bigues horitzontals que donen suport al carro i el polipast.
Camions finals: els components estructurals que alberguen les rodes, permetent que la grua es mogui per la pista.
Sistema de la pista: les pistes sobre les quals es mou la grua del pont, generalment muntada en estructures de suport.
2. Mecanisme d’elevació
Trolley: es desplaça per la biga del pont i porta el polipast.
Hoist: el component responsable de l'elevació i la baixada de les càrregues.
Ganxos o dispositius d’elevació: sovint inclou un ganxo especialitzat per manejar el metall fos de forma segura.
3. Sistema de potència i control
Motors elèctrics i unitats: proporcioneu la potència necessària per aixecar, baixar i moviment de grues.
Tauler de control: alberga components elèctrics, inclosos contactors, relés i inversors.
Control de penjolls \/ control remot \/ control de la cabina: diferents opcions de control segons les necessitats operatives.
4. Característiques de seguretat
Disseny resistent a la calor: recobriments i materials especials per suportar temperatures altes.
Interruptors de límit: Eviteu el viatge en excés en els moviments de carruatge i carro.
Sistema d’aturada d’emergència: garanteix l’aturada immediata en cas de fallada.
Sensors de càrrega: evita la sobrecàrrega de la grua.
Shields de protecció: guàrdies contra la calor, les espurnes i els esquitxades metàl·liques fos.
5. Equipament auxiliar
Sistema de refrigeració: ajuda a mantenir l’eficiència operativa en entorns d’alta temperatura.
Sistema de fre: garanteix una aturada segura i manteniment de càrregues.
Sistema de buffer: absorbeix els xocs i evita els impactes sobtats.



2. Purader principal

La biga principal d’una grua del pont de Foundry és un component estructural crucial dissenyat per suportar i transportar càrregues pesades en fàbriques i foses. Té un paper vital en assegurar l’estabilitat, la força i la capacitat de càrrega de la grua.
1. Estructura i disseny
La biga principal és normalment una estructura de tipus de caixa o de feix H (I-Beam), reforçada per gestionar la calor extrema i les operacions de pes pesat.
Està dissenyat per a una resistència a alta temperatura, a alta temperatura, ja que les grues de foneria funcionen en entorns extrems.
Les plaques i reforços d’acer soldades s’utilitzen per millorar la rigidesa i la durabilitat.
2. Funció de càrrega de càrrega
És compatible amb el sistema de carro i muntatge, permetent que la grua aixequi i transporti metall fos i càrregues pesades.
El carril de carro està muntat a la part superior de la biga principal per a un bon moviment.
3. Materials i construcció
Fabricat en acer de carboni d’alta resistència o acer d’aliatge baix per suportar la calor i la tensió mecànica.
L’estructura experimenta el tractament tèrmic i el recobriment superficial per evitar la deformació i la corrosió.



3. Sistema d’elevació

El sistema d’elevació d’una grua del pont de Foundry és un component crucial dissenyat per manejar càrregues pesades i d’alta temperatura en fàbriques i foses d’acer. Consta de diverses parts clau que asseguren operacions d’elevació segures, eficients i precises.

Components principals del sistema d’elevació
Mecanisme d’elevació (polipast o cabrestant)

Utilitza un muntatge elèctric o un cabrestant per augmentar i baixar les càrregues.
Seguerament equipat amb mecanismes de doble aixecament per a la redundància i la seguretat.
Disposa de control de velocitat variable per a moviments suaus i precisos.
Motor elevador

Proporciona la potència per impulsar el mecanisme de muntatge.
Normalment, un motor de gran pes i un motor resistent dissenyat per a un funcionament continu.
Pot incloure el refredament forçat per evitar el sobreescalfament en entorns d’alta temperatura.
Corda o cadena de filferro

La corda de filferro resistent a la calor s’utilitza habitualment per a la durabilitat.
Ha de tenir una gran resistència a la tracció i una bona resistència al desgast per suportar condicions extremes.
El tambor aixecant

Un tambor grooved al voltant del qual la corda de filferro està ferida.
Assegura fins i tot el bobinatge i la desenrotllament per evitar l’enredament.
Sovint dissenyat amb tambors dobles per a l’aixecament sincronitzat.
Aixecament de ganxo o feix de distribuïdor

Els ganxos d'acer forjats amb panys de seguretat s'utilitzen per enganxar càrregues.
Alguns sistemes utilitzen un feix de distribució per a un aixecament més equilibrat de càrregues àmplies o irregulars.
Es poden incloure ganxos rotatius per a un posicionament precís.
Sistema de frenada

Els frens electromagnètics o hidràulics asseguren la càrrega i la parada d’emergència.
Ajuda a prevenir gotes sobtades a causa de la fallada mecànica.
Sistema de control

Es pot operar mitjançant control de cabina, control de penjolls o control remot sense fils.
Els sistemes avançats caracteritzen PLC (controlador de lògica programable) per a l’automatització i el seguiment.
Alguns inclouen sensors de control de càrrega per a la seguretat i l'eficiència.
Característiques de seguretat

Limitadors de sobrecàrrega per prevenir un aixecament excessiu.
Botons d’aturada d’emergència per a l’aturada immediata.
Els escuts de calor i l’aïllament per protegir els components de temperatures extremes.
Principi de treball
El motor condueix el tambor aixecant, enrotllat o desenrotllant la corda del fil per moure la càrrega cap amunt o cap avall.
El sistema de fre garanteix una aturada i manteniment de càrregues controlades.
El sistema de control permet un funcionament precís, ajustant la velocitat i la direcció segons sigui necessari.

4. Carruatges finals

Els carruatges finals d'una grua del pont de Foundry són components crucials que admeten i mouen tota l'estructura de la grua al llarg de les bigues de la pista. Allotgen les rodes, els coixinets i els mecanismes de conducció necessaris per al moviment de grues suaus i eficients.

Característiques principals dels carruatges finals per a les grues del pont de fosa
Construcció resistent: dissenyada per suportar la calor extrema i les càrregues pesades típiques a les foses.
Resistència a alta temperatura: equipat amb materials especials i escuts de calor per suportar les condicions de foneria.
Mecanatge de precisió: garanteix un moviment suau i estable al llarg de les pistes.
Rodes d’alt rendiment: rodes d’acer o aliatge endurides amb alta capacitat de càrrega.
Rodaments i engranatges duradors: redueix el desgast i amplia la vida útil.
Sistema de tracció motoritzada: integrat amb motors d’alta potència per a una acceleració i desacceleració suaus.
Funcions de seguretat: inclou interruptors de límit, buffers i protecció de sobrecàrrega.



5. Mecanisme de viatges de Crane

El mecanisme de viatge de la grua d’una grua del pont de Foundry és un component crucial que permet a la grua moure’s per les baranes de la pista dins de la fosa. Atès que les grues de fosa funcionen en entorns d'alta temperatura i resistents, els seus mecanismes de viatge estan dissenyats per a la durabilitat, l'estabilitat i la precisió.

Components clau del mecanisme de viatge
Rodes de grua

Típicament fabricat en acer d’aliatge d’alta resistència per suportar temperatures extremes i càrregues pesades.
Pot ser un solitari, de doble flamat o pla, segons el tipus de ferrocarril.
Sistema de conducció

Consisteix en motors, caixes d’engranatges i acoblaments.
Utilitza sistemes de tracció única o de doble tracció (cada extrem de la grua té una unitat motoritzada).
Les caixes de canvis asseguren la transmissió de potència suau i el control de velocitat.
Sistema ferroviari

Rails d’acer d’alta resistència muntats en bigues.
Assegura un moviment suau i estable al llarg de la pista de la grua.
Sistema de frenada

Els frens electromagnètics o hidràulics proporcionen una aturada i control precisos.
Ajuda a la parada d’emergència i evita la càrrega de càrrega.
Sistema anti-skid i tampó

Els dispositius anti-skid impedeixen relliscar en ambients de foneria de gran calor.
Els buffers i els para -xocs absorbeixen el xoc durant el moviment.
Sistema de control

Es pot operar a la cabina, controlada a distància o automatitzada.
Els sistemes avançats inclouen unitats de freqüència variable (VFD) per a una acceleració i desacceleració suaus.
Característiques operatives
Disseny resistent a la calor: utilitza materials insulants de calor per protegir els components de la calor de foneria.
Capacitat de càrrega pesada: dissenyat per manejar el metall fos amb alts estàndards de seguretat.
Moviment i estabilitat suaus: garanteix el moviment controlat per evitar el vessament metàl·lic fos.
Característiques de seguretat: protecció de sobrecàrrega, interruptors de límit, funcions d’aturada d’emergència, etc.



6. Mecanisme de travessia de carro

El mecanisme de travessia del carro d'una grua del pont de Foundry és responsable del moviment horitzontal del carro al llarg de les bigues del pont principal. Aquest mecanisme permet que el sistema d’elevació de la grua (polipast i ganxo) posicioni les càrregues amb precisió a l’àrea de treball.

Components clau:
Marc de carro: una estructura rígida que suporta els components de muntatge i motoritzats.
Sistema d’accionament: inclou un motor, caixa de canvis i un acoblament, que proporcionen energia per al moviment.
Wheels and Rails: el carro funciona sobre rodes d'acer endurides al llarg de les vies del ferrocarril del pont.
Sistema de frenada: garanteix una aturada controlada i impedeix la deriva quan sigui estacionària.
Sistema de control: normalment elèctric o hidràulic, amb control mitjançant penjoll, remot sense fils o cabina.
Buffers i interruptors de límit: protegiu-vos contra el recorregut i l'impacte.
Principi de treball:
El motor elèctric alimenta la caixa de canvis, que transfereix el moviment a les rodes d’accionament.
El carro es mou per les baranes de l'estructura del pont.
Els frens asseguren una aturada i seguretat de precisió.
L’operador controla el moviment mitjançant un penjoll per cable, control remot o control de la cabina.
Consideracions de disseny:
Materials pesats per a temperatures elevades a les foses.
Sistemes de refrigeració i escuts de calor per protegir els components elèctrics.
Acceleració i frenada suau per a la precisió en la manipulació de càrrega.
Característiques de protecció i seguretat de sobrecàrrega per prevenir danys i accidents.



7. roda de grua

La roda de la grua d’una grua del pont de Foundry és un component crític que permet a la grua moure’s per les baranes del sistema de la pista. Aquestes rodes estan dissenyades per manejar càrregues pesades i altes temperatures, cosa que les fa essencials per a l’entorn exigent de les fonamentals.

Característiques principals de les rodes de grues del pont de Foundry:
Material: normalment elaborat amb acer forjat d’alta resistència (com ara 42CRMO o 65mn) per suportar càrregues i desgast pesades.
Resistència a la calor: dissenyat per suportar temperatures extremes en ambients de foneria.
Resistència al desgast: superfícies de rodatge endurides per ampliar la vida del servei.
Personalització: disponible en diferents mides i nivells de duresa en funció de les especificacions de la grua.
Tipus de rodes de grua:
Rodes de córrer: utilitzades al pont principal de la grua per moure's per la pista.
Rodes de Trolley: rodes més petites que donen suport al moviment del carro al llarg del pont.
Problemes i manteniment comuns:
Desgast: les inspeccions regulars i la lubricació impedeixen un desgast excessiu.
Danys de la brida: la desalineació pot provocar que les brides es desgastin o es trenquin.
Esquerdes o deformació: les càrregues pesades i les temperatures altes poden provocar esquerdes, requerint un reemplaçament puntual.



8. Hook Crane

Un ganxo de grua en una grua del pont de Foundry és un component crític d’elevació dissenyat específicament per a la manipulació de metalls fos i càrregues pesades a les foses. Aquests ganxos estan dissenyats per suportar temperatures altes, operacions de gran pes i unes dures condicions laborals.

Característiques principals dels ganxos de grues del pont de Foundry:
Resistència a alta temperatura:
Fabricat en acer especial resistent a la calor per suportar temperatures extremes en fàbriques i foses.
Capacitat de càrrega pesada:
Dissenyat per aixecar càrregues extremadament pesades, inclosos els dama metàl·lics fos, amb factors de seguretat elevats.
Rotatible i regulable:
Sovint equipat amb un mecanisme giratori per facilitar la manipulació segura i precisa de les càrregues.
Dibuixa Disseny o Dissenys Especials:
Algunes grues de foneria utilitzen ganxos dobles per augmentar l'estabilitat, garantint l'aixecament equilibrat de cullerades.
Millores de seguretat:
Equipat amb panys, panys de seguretat i estructures reforçades per evitar caigudes de càrrega accidentals.
Materials duradors:
Fabricat amb acer forjat, acer d’aliatge o materials de gran resistència per resistir el desgast.



9. Motor

Un motor per a una grua del pont de Foundry és un component crític dissenyat per suportar temperatures altes, càrregues pesades i funcionament continu en fàbriques i fosa. Aquests motors han de ser duradors, fiables i capaços de manejar el dur entorn de la manipulació de metalls fos.

Tipus de motors utilitzats a les grues del pont de Foundry
Motor de muntatge

Potencia el mecanisme d’elevació.
Normalment, una gàbia d'esquirol o un motor del rotor de ferides per a un inici i parada suaus.
Sovint equipat amb aïllament resistent a la calor.
Motor de Trolley

Condueix el moviment del polipast al llarg del pont.
Normalment els motors d’inducció de la gàbia d’esquirol amb un parell d’inici elevat.
Motor de viatges del pont

Mou tota la grua al llarg de la pista.
Utilitza motors de CA o DC resistents, depenent del sistema de control.
Pot presentar una unitat de freqüència variable (VFD) per al control de velocitat i l'eficiència energètica.
Característiques clau dels motors de la grua de fosa
Resistència a la calor: resisteix a temperatures extremes a prop dels forns.
Parell d’arrencada alta: garanteix l’aixecament suau de càrregues metàl·liques foses.
Durabilitat i fiabilitat: Dissenyat per a l'operació 24\/7 amb un temps d'inactivitat mínim.
Vibració i resistència al xoc: gestiona les condicions rugoses d’una foneria.
Sistemes avançats de refrigeració: inclouen la ventilació forçada o dissenys especials de dissipació de calor.



10. Sistema de so i llum de llum i interruptor de límit

1. Sistema de so i llum de llum
S'utilitza un sistema d'alarma de so i de llum per a la seguretat i el control operatiu. Aquestes alarmes alerten els operadors, els treballadors i els supervisors sobre possibles problemes o condicions perilloses que es puguin produir durant el funcionament de la grua. El sistema normalment consisteix en:

Senyal de so: això pot incloure una trompa, una sirena o un timbre que emeti un fort soroll per alertar les persones properes a un esdeveniment crític, com ara un mal funcionament dels equips, una sobrecàrrega o una operació de grues fora dels paràmetres normals.
Senyal de llum: una combinació de llums intermitents, normalment en colors vius com el vermell o el groc, per indicar visualment una alerta o un mal funcionament específic. Això és útil en entorns sorollosos on no es pot escoltar l’alarma sonora.
Condicions d'activació: aquestes alarmes s'activa quan es creua un determinat llindar, com ara:
Situacions de sobrecàrrega.
Moviments de grues més enllà dels límits preestablerts.
Els malfuncions dels equips (per exemple, fallades del motor, danys del cable).
Condicions d’aturada d’emergència.
2. Limit Switch
Un interruptor de límit és un dispositiu mecànic o elèctric utilitzat per definir els límits físics del moviment de la grua. Ajuda a protegir la grua de superar la seva gamma de funcionament i garanteix que la grua no va més enllà de la zona segura. Els usos comuns per a commutadors de límit inclouen:

Control de posició: els interruptors de limitació controlen les posicions del polipast, el carro i el pont per assegurar -se que no superin els límits predefinits. Aquesta podria ser l’alçada màxima que el ganxo pot viatjar, la longitud màxima del pont o els límits del viatge de la grua.
Intercanvi de seguretat: impedeixen que la grua es mogui massa en qualsevol direcció, cosa que pot causar danys a la grua o a les estructures circumdants.
Apagada automàtica: si un interruptor de límit detecta que la grua ha arribat a una posició predeterminada, pot aturar automàticament un moviment més, evitant col·lisions o danys.
Ajustabilitat: alguns interruptors de límit es poden ajustar per satisfer les necessitats operatives diferents, garantint que funcionin dins del rang especificat per a la grua.



11. Dispositius de seguretat

Protecció de sobrecàrrega:

Aquest dispositiu garanteix que la grua no aixeca les càrregues superiors a la seva capacitat nominal. Si la càrrega supera el límit segur, la grua deixarà de funcionar o donarà un avís.
Interruptors de límit:

Aquests interruptors s'utilitzen per evitar que la grua viatgi més enllà del seu rang de funcionament designat. Aturen el moviment de la grua quan arriba al seu límit (ja sigui horitzontalment o verticalment), evitant danys mecànics.
Sistema anti-desplegament:

Aquest sistema està dissenyat per minimitzar el balanceig de la càrrega, sobretot quan es mou articles grans o pesats. Ajuda a mantenir l'estabilitat i redueix el risc d'accidents causats per les càrregues de balanceig.
Botó d’aturada d’emergència:

El botó d’aturada d’emergència és una característica de seguretat crucial. Permet a l’operador de la grua aturar immediatament tots els moviments de la grua en cas d’emergència o mal funcionament.
Indicador del moment de càrrega (LMI):

Aquest dispositiu supervisa el moment de càrrega i garanteix que la grua funciona dins de límits segurs. Proporciona dades en temps real per evitar la sobrecàrrega.
Protecció tèrmica:

Les grues de foneria funcionen en entorns de temperatura extremadament alta, de manera que hi ha sistemes de protecció tèrmica per evitar el sobreescalfament dels components i motors elèctrics de la grua.
Sistema de control de fre:

Aquest sistema garanteix que els frens de la grua funcionen correctament, evitant un mal funcionament o un fracàs durant el funcionament. Ajuda a reduir el risc d’accidents causats per la fallada del fre.
Sistemes anti-col·lisió:

Les grues de foneria s’utilitzen sovint en entorns amb múltiples grues que operen a prop. Els sensors o sistemes anti-col·lisió ajuden a prevenir els accidents aturant la grua si detecta una altra grua o obstacle al seu camí.
Components a prova d’explosió:

A les foses on poden estar presents materials inflamables, sovint s’utilitzen components elèctrics a prova d’explosió per evitar espurnes que puguin provocar incendis o explosions.
Sistemes de formació i seguretat dels operadors:

És imprescindible una formació adequada per als operadors sobre protocols de seguretat. En alguns casos, les grues estan equipades amb sistemes de control per garantir que els operadors segueixin els procediments de seguretat, inclosos els límits de velocitat, les directrius de manipulació de càrrega i les accions de resposta d’emergència.



12. Mode de control

Control manual:

L’operador controla directament els moviments de la grua mitjançant un joystick o botons en un penjoll o un control remot.
L’operador té un control complet sobre tots els moviments com ara aixecar, baixar i moure el pont a través dels carrils.
Control automàtic:

En mode automàtic, la grua funciona basada en ordres pre-programades o sistemes automatitzats.
Això pot incloure sistemes com sensors o programes informàtics que dirigeixin la grua per dur a terme determinades tasques sense necessitat d’intervenció manual.
Control a distància de la ràdio:

La grua està controlada mitjançant un control remot sense fils.
Això proporciona més flexibilitat, permetent a l’operador controlar la grua des d’una distància i en diverses parts de la fosa.
Control de la cabina:

L’operador controla la grua d’una cabina tancada a la pròpia grua.
Això pot ser manual o semiautomàtic, depenent del disseny de la grua, i sovint s’utilitza per a grues més grans o per a amb entorns d’alta temperatura.
Control de penjolls:

Un control penjoll permet a l'operador controlar la grua des del terra, sovint mitjançant un cable unit a la grua.
Això és comú per a les grues de les foses i altres entorns industrials, proporcionant facilitat de control en zones específiques de la instal·lació.
Controlador de lògica programable (PLC) Control:

Un sistema de control basat en PLC automatitza el funcionament de la grua basat en la retroalimentació del sensor i altres entrades.
Aquest sistema s’utilitza per controlar amb precisió els moviments i assegurar la seguretat durant el funcionament.
Sistemes d’assistència d’operadors:

Algunes grues de fosa disposen de tecnologies assistencials, com ara el control de la càrrega, l’evitació de col·lisions i els sistemes anti-desgavellaments, per fer les operacions més suaus i segures.



13. Esbós









• Manipulació de càrrega pesada: les grues del pont de Foundry estan dissenyades per manejar càrregues extremadament pesades, sovint pesant diverses tones, fent -les ideals per manejar metalls fos, motlles grans i equips pesats en una fosa.
• Durabilitat en entorns durs: aquestes grues estan construïdes per suportar temperatures extremes, incloses les que es troben en zones de fosa metàl·liques on hi ha metall fos. Estan fabricats amb materials d’alta resistència per assegurar la durabilitat fins i tot en condicions dures.
• Seguretat millorada: amb característiques de seguretat avançades, inclosos materials resistents a la temperatura, protecció de sobrecàrrega i control de càrrega precís, les grues del pont de Foundry ajuden a reduir el risc d’accidents o danys durant les operacions.
• Eficiència augmentada: aquestes grues racionalitzen el moviment de materials pesats dins d’una fosa, reduint la necessitat de mà d’obra manual i minimitzant el temps d’inactivitat, cosa que augmenta la productivitat global.
• Control de càrrega precisa: les grues del pont de Foundry proporcionen un control precís sobre el posicionament de materials pesats o fosques, cosa que és crucial per mantenir la precisió i prevenir accidents.
• Característiques personalitzables: Moltes grues del pont de Foundry es poden adaptar per satisfer necessitats específiques, com ara extensions més llargues, ganxos especialitzats en elevació o configuracions de potència particulars.
• Treball manual reduït: automatitzant la manipulació de materials pesats, aquestes grues ajuden a reduir la tensió física dels treballadors, provocant menys lesions laborals i fluxos de treball més eficients.
• Optimització de l’espai: la grua del pont funciona en un sistema de pista, que allibera l’espai al sòl de Foundry mantenint els materials per sobre de l’àrea de treball, permetent una millor gestió d’espai.
• Versatilitat: les grues del pont de Foundry es poden utilitzar per a diverses tasques, com ara aixecar i transportar metall fos, grans foses o matèries primeres, fent -les altament versàtils per a diferents tipus d’operacions de foneria.





1. Manipulació de metalls fos
Transport de metall fos: les grues del pont de fosa s’utilitzen habitualment per moure el metall fos des dels forns a motlles o estacions d’abocament. Les grues estan dissenyades amb materials i funcions de seguretat resistents a la temperatura a alta temperatura per gestionar la calor i el risc intensos associats al metall fos.
Abotar metall fos: la grua també es pot utilitzar per abocar metall fos en motlles o envasos, cosa que és fonamental en la producció de foses metàl·liques.
2. Gestió de càrrega pesada
Portant foses pesades: A les foses, les grues del pont s’utilitzen per moure colades de metalls pesants entre diverses etapes de producció. Són capaços de manejar components grans i pesats, reduir la mà d’obra manual i millorar l’eficiència.
Alça i posicionament: Aquestes grues són ideals per aixecar, posicionar i apilar objectes pesats i sobredimensionats dins de la fosa, ajudant a millorar el flux de treball i reduir el risc als treballadors.
3. Equip i transport de materials
Transport de matèries primeres: la grua s’utilitza per moure matèries primeres com ferralla, sorra o aliatges a diferents zones de processament de la fosa.
Equipament de manipulació: també pot moure maquinària pesada o eines grans necessàries per a les operacions diàries de la fosa.
4. Automatitzant processos
Eficiència augmentada: automatitzant el moviment de materials i productes dins de la fosa, les grues del pont ajuden a millorar l’eficiència, reduir la necessitat de mà d’obra manual i minimitzar les possibilitats d’accidents de lloc de treball.
Reducció de temps d’aturada: les grues del pont de Foundry poden respondre ràpidament a canvis en les necessitats de producció i reduir els temps d’aturada garantint una manipulació ràpida i ràpida de materials.
5. Característiques de seguretat
Disseny a prova d'explosió: a causa de l'entorn perillós en una fosa, la grua està equipada amb components elèctrics a prova d'explosió i característiques resistents a la calor per minimitzar els riscos.
Resistència a la temperatura: la grua està dissenyada per funcionar en entorns d’alta temperatura, sovint amb sistemes de blindatge de calor i refrigeració per protegir tant la grua com l’operador.
6. Flexibilitat i precisió
Aplicacions versàtils: les grues de Foundry Bridge poden estar equipades amb diversos accessoris elevadors, com ara agafadors, ganxos o cubetes de clamshell, permetent -los realitzar diverses tasques dins de la fosa.
Alçat de precisió: aquestes grues sovint s’utilitzen per aixecar articles amb alta precisió, essencials quan es tracten de foses delicades o valuoses.





1. Disseny i enginyeria:
Anàlisi dels requisits: Comprendre les necessitats específiques de la grua de foneria, com ara la capacitat de càrrega, la durada, l’alçada d’elevació i les condicions ambientals (per exemple, altes temperatures, manipulació de metalls fos).
Disseny detallat: l’equip de disseny crea plans i especificacions detallades per a la grua, inclosos el principal biga, el polipast, el carro, el sistema de control i el cablejat elèctric. El disseny garantirà que la grua sigui prou robusta per manejar condicions extremes.
Anàlisi estructural: Realitzeu anàlisis de tensió i proves de càrrega per assegurar la seguretat i la fiabilitat en les condicions de funcionament típiques en una fosa.
2. Selecció de material:
Acer d’alta qualitat: els materials com l’acer al carboni d’alta resistència i els acers d’aliatge resistent a la calor s’escullen normalment per a components que s’exposaran a temperatures elevades.
Recobriments resistents a la corrosió: els components de la grua, especialment els exposats a metall fos o atmosferes corrosives, són tractats amb recobriments especials per evitar danys.
3. Fabricació de components:
Fabricació de la biga i fotograma: la biga principal (la part del pont de la grua) es fabrica, sovint utilitzant tècniques de soldadura resistents. Normalment es fabrica en seccions que es reuniran més endavant.
Control de muntatge i carro: es construeix el mecanisme de muntatge (elèctric o hidràulic), juntament amb el carro (la part que es mou al llarg de la biga). Aquests sistemes s’han de dissenyar per gestionar la càrrega de forma segura, especialment en un entorn de foneria.
Sistemes elèctrics i de control: el sistema elèctric, inclòs el cablejat, els motors i els panells de control, està fabricat i muntat. Els mecanismes avançats de seguretat i control, inclosa la protecció de sobrecàrrega, són essencials en una grua de fosa.
4. Assemblea de components:
Pre-Assembly: els components individuals, com els sistemes de biga, polipast, carro i control, es reuneixen en seccions. Això es fa en un entorn de fàbrica controlat per assegurar que totes les parts s’ajusten correctament.
Muntatge de biga principal: les bigues principals estan connectades i provades per alineació i capacitat de càrrega.
Muntatge de muntatge i carro: els sistemes de polipast i carro es munten a la biga i es fan comprovacions d'alineació per assegurar un bon funcionament.
5. Comprovació de la soldadura i la integritat estructural:
Soldadura: els components es solden junts, garantint la integritat estructural i la robustesa. Es presta una atenció especial a les articulacions, ja que han de suportar les càrregues elevades.
Inspecció: les articulacions soldades i l'estructura de la grua s'inspeccionen a fons per a la qualitat, utilitzant mètodes com proves d'ultrasons, radiografia o inspecció de partícules magnètiques.
6. Instal·lació de sistemes elèctrics i de seguretat:
Instal·lació elèctrica: s’instal·la el cablejat i el sistema d’alimentació. Inclou motors per al carro, el muntatge i el mecanisme d’elevació, així com els panells de control.
Característiques de seguretat: Instal·leu funcions de seguretat com els botons d’aturada d’emergència, els limitadors de sobrecàrrega i els sistemes anti-col·lisió. Les grues utilitzades en les foses també poden estar equipades amb escuts de calor per protegir els components sensibles dels esquitxades de metall fos.
7. Prova i control de qualitat:
Prova de càrrega: la grua es prova en condicions controlades per comprovar que pot gestionar la càrrega especificada sense problemes. Les proves de càrrega garanteixen que tant el polipast com el carro es poden moure lliurement sota càrrega completa.
Prova funcional: els sistemes elèctrics de la grua, el moviment de carro i els sistemes elèctrics es proven per a la funcionalitat i la fiabilitat. Això també inclou sistemes de seguretat de proves.
Prova tèrmica: En alguns casos, especialment per a les grues de foneria, la grua es pot provar en condicions de temperatura a alta per garantir que tots els components puguin suportar la calor extrema.
8. Inspecció final:
Es realitza una inspecció final per garantir que tots els aspectes de la grua compleixin les especificacions de disseny, els estàndards de seguretat i els requisits del client.
Es comprova la grua per a la suavitat operativa, el funcionament adequat de tots els mecanismes i les funcions de seguretat.
9. Transport i instal·lació al lloc:
La grua es desmunta amb cura en seccions transportables i s’envia al lloc del client.
A l’arribada a la fosa, la grua es torna a muntar i s’instal·la, assegurant que tots els sistemes estiguin connectats correctament.
10. Encarregat i lliurament:
Després de la instal·lació, la grua és encarregada, cosa que significa que es fa proves al lloc per confirmar que funciona correctament en l'entorn del món real.
Les directrius de manual i manteniment operatives es proporcionen al client, juntament amb la formació per al personal operatiu.
11. Manteniment i suport:
Les inspeccions regulars, el manteniment i el servei són essencials per assegurar la longevitat i el funcionament segur de la grua, particularment en les condicions extremes d’una foneria.
El suport pot incloure inspeccions periòdiques, peces lubricants, substituir components desgastats i assegurar que els sistemes elèctrics continuïn funcionant correctament.





L’empresa ha instal·lat una plataforma de gestió d’equips intel·ligent i ha instal·lat 310 conjunts (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de xarxa d’equips arribarà al 95%. S’han utilitzat 32 línies de soldadura, es preveu que s’instal·lin 50 i la taxa d’automatització de tota la línia de productes ha arribat al 85%.

Etiquetes populars: Foundry Bridge Crane, China Foundry Bridge Crane Fabricants, proveïdors, fàbrica
