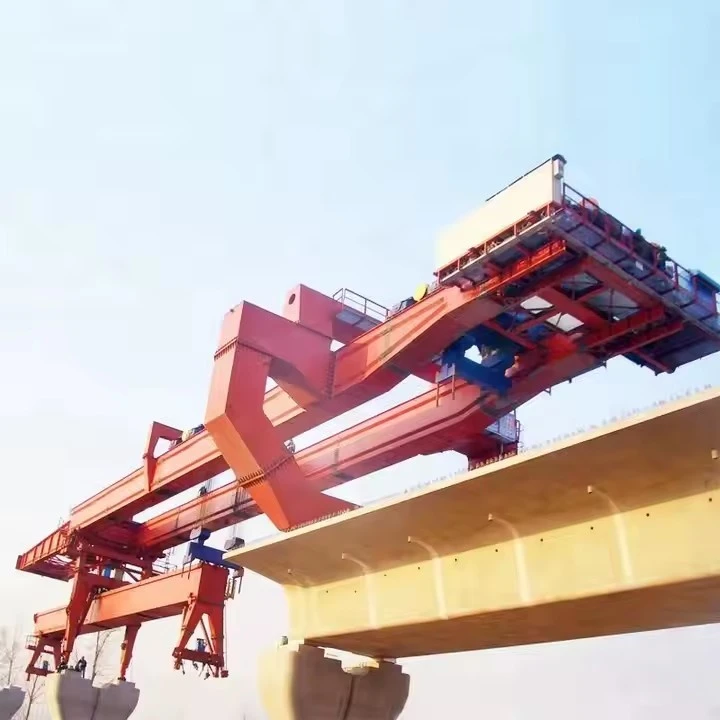

Equip de llançador de ponts de 160 tones
A Equip de llançador de ponts de 160 tonesés una màquina-resistent que s'utilitza per instal·lar segments o bigues de pont prefabricats de manera eficient.
claukeatures
🔩 Característiques principals de l'equip llançador de ponts de 160 tones
Alta capacitat de càrrega
Dissenyat per manejar160 tonesde pes de la bigueta.
Adequat per a ponts prefabricats segmentaris i caixons.
Disseny modular i personalitzable
Estructura modularper a un fàcil muntatge, desmuntatge i transport.
Es pot adaptar a diferentstraves del pont, normalment entre 20 i 50 m.
Sistema hidràulic
Equipat ambGats i cilindres hidràulicsper aixecar, empènyer i alinear bigues.
Assegura un posicionament suau i precís.
Estructura de pòrtic de doble viga
Fortbiga de tipus caixa-disseny d'alta resistència i estabilitat.
Les bigues principals dobles admeten un moviment horitzontal i vertical segur.
Capacitat de pont
Capaç de llançar raigsponts de -varios múltiples, inclòssenzillament suportats i traves continus.
Sistema de control intel·ligent
Funcionament controlat-del PLCamb comandament a distància i opcions manuals.
Supervisió-en temps real i enclavaments de seguretat.
Angle de llançament ajustable
Pot operarponts corbats, esbiaixats i inclinats, gràcies al moviment angular ajustable.
Sistemes de seguretat
Inclouprotecció contra sobrecàrregues, frens d'emergència, interruptors de límit imecanismes de seguretat-fallables.
Sistema anti-col·lisió entre components.
Velocitat de llançament eficient
Optimitzat per a un llançament ràpid i segur de bigues, reduint el temps de construcció del pont.
Adaptabilitat del terreny
Pot operarterrenys complexosincloses les carreteres, els ferrocarrils i les regions de muntanya.
Característiques de protecció del medi ambient
Motors de baix soroll,-eficiència energètica i mecanismes-de reducció de pols.
Compliment i Normes
Fabricat segonsestàndards internacionals de seguretat i qualitat(p. ex., FEM, ISO, CE).
Especificació
| Item | Especificació |
|---|---|
| Capacitat d'elevació nominal | 160 tones |
| Tipus de bigueta adequat | Biga de formigó prefabricat (biga I-, biga T-, biga de caixa) |
| Llargada màxima de la viga | Fins a 50 metres |
| Interval de longitud de la viga | 20-50 metres |
| Amplada màxima de la viga | 3,0 metres |
| Alçada d'elevació del carro | 15-20 metres |
| Mètode de llançament | Llançament frontal/posterior o alimentació lateral |
| Tipus de carro | Motoritzat amb mecanisme d'elevació de cabrestant |
| Velocitat de desplaçament (llançador) | 2–5 m/min (variador de freqüència) |
| Velocitat de desplaçament del carro | 2-10 m/min |
| Velocitat d'elevació | 0,5-1 m/min |
| Grau de Treball | A5 / A6 (basat en estàndards FEM/ISO) |
| Mode de control | Comandament a distància + cabina (mode dual) |
| Font d'alimentació | 380V/50Hz, trifàsic (o personalitzat) |
| Potència total | Aproximadament. 100–160 kW |
Imatges i components
A Equip de llançador de ponts de 250 tonesés una màquina-resistent que s'utilitza per instal·lar segments o bigues de pont prefabricats de manera eficient. Aquests són els seus components clau:
Components principals
Biga principal: Estructura de caixa soldada o encavallada amb acer-d'alta resistència (Q345B o equivalent)
Potes de suport davanteres i posteriors: Suport telescòpic hidràulic/mecànic
Mecanisme d'elevació: cabrestant elèctric de doble-tambor amb cable d'acer
Carro: Carro de cabrestant mòbil amb moviment transversal i longitudinal
Mecanisme de viatge: Bogies de rodes motoritzats amb rodes de goma o d'acer
Sistema hidràulic: Per aixecar, ajustar i fixar cames
Sistema elèctric: Components de control Schneider/Siemens amb protecció contra sobrecàrregues
Dispositius de seguretat
Protecció de sobrecàrrega
Sistema d'aturada d'emergència
Interruptors de final de carrera per desplaçament i aixecament
Sistema d'ancoratge-a prova de vent
Protecció anti-caiguda per a bigues
Sistema d'alarma d'inclinació i pendent
Llums d'advertència i sirena LED
Característiques opcionals
Comandament a distància sense fil
Sistema de càmeres CCTV
Sistema de posicionament automàtic
Sensors làser o radar anti-col·lisió
Grup electrògen dièsel per a ús de camp
Esbós
Avantatges
✅ 1. Alta capacitat d'elevació
Dissenyat per manejarfins a 160 tones, apte per a l'aixecamentbigues prefabricades pesades de formigó o d'acers'utilitza en la construcció d'autopistes i ponts ferroviaris.
✅ 2. Capacitat de llarg abast
Es pot erigirponts de gran-carreraeficaçment, adaptant-se allargades múltiples de la portadacom ara bigues de 30m, 40m, 50m i 60m.
Ideal per complexmulti-spanoponts de bigues contínues.
✅ 3. Sistemes hidràulics i mecànics avançats
Equipat ambsistemes hidràulics de marxa, aixecament i auto{0}}equilibriper a una alta precisió i seguretat.
Funcionament suau durant l'elevació del feix, el moviment transversal i el llançament longitudinal.
✅ 4. Forta adaptabilitat
Apte perprojectes tant d'autopistes com de ferrocarrils{0}}d'alta velocitat.
Treballa aalineacions de pont rectes, corbats o inclinats.
Adaptable adiferents condicions del lloc, incloses les zones muntanyoses o urbanes.
✅ 5. Alta eficiència de construcció
Capaç d'instal·lar1-2 bigues per dia, depenent de les condicions del lloc i del tipus de bigueta.
Redueix la durada del projecte en comparació amb els mètodes tradicionals de grua.
✅ 6. Característiques de seguretat
Integratinterruptors de límit, protecció contra sobrecàrregues, sensors d'inclinació, isistemes d'aturada d'emergència.
Asseguraseguretat de l'operador i dels equipsen entorns de treball complexos.
✅ 7. Disseny modular per a un fàcil muntatge i transport
L'estructura modular permetmuntatge/desmuntatge ràpid al lloc-.
Els components es poden transportar mitjançant camions o contenidors estàndard.
✅ 8. Control remot i automatització
Opcionalsistema de control remot sense filpermet un funcionament més segur i eficient.
Alguns models ofereixenautomatització semi-o totalper a tasques repetitives.
✅ 9. Adaptabilitat ambiental
Dissenyat per funcionar sotacondicions meteorològiques variades, inclosa la pluja, la neu i els vents forts (amb resistència nominal del vent).
L'estructura d'acer ésresistent a la corrosió-i al desgast-per a ús-a l'exterior a llarg termini.
✅ 10. Cost-Inversió rendible a-a llarg termini
Alt valor de reutilitzaciómúltiples projectes de pont.
Redueix la necessitat de llogar o moure grues mòbils grans.
Aplicació
Aplicació d'equips de llançador de ponts de 160 tones
El llançador de ponts de 160 tones és un equip especialitzat per a treballs pesats-dissenyat per a la construcció de ponts-a gran escala, especialment adequat per a projectes de ponts prefabricats de segments i bigues. S'utilitza àmpliament en les aplicacions següents:
Construcció d'autopistes i ponts ferroviaris
Ideal per aixecar bigues prefabricades de formigó a través de molls elevats en projectes d'infraestructura d'autopistes i ferrocarrils d'alta{0}}velocitat.
Projectes urbans de carreteres elevades
Apte per a la construcció de passos superiors i viaductes en àrees metropolitanes, garantint una alta eficiència en entorns urbans densos.
Projectes de pont de llarg{0}}span
Capaç de manejar segments de pont pesats i llargs, la qual cosa el fa perfecte per a la construcció de ponts de llarg-luratge i terreny complex.
Projectes de-creuament de rius i muntanyes
Equipat per operar en terrenys difícils, incloses zones muntanyoses i creus de rius, on les grues convencionals són difícils de desplegar.
Erecció del pont segmental
Admet la instal·lació de bigues segment-per-segment, especialment per a bigues de caixa prefabricades i bigues en T-.
Amb la seva robusta capacitat de càrrega, alta precisió i adaptabilitat, el llançador de ponts de 160 tones té un paper fonamental en l'enginyeria moderna del pont, millorant la velocitat de construcció, la seguretat i l'eficiència general.
Procediment de producció
La producció d'aEquip de llançament de ponts de 250 tones (BLE)implica un procés complex de diverses-etapes que integra l'enginyeria estructural, els sistemes mecànics, la hidràulica i l'automatització. A continuació hi ha un detallatprocediment de producció-a-pas a pas:
1. Fase de Disseny i Enginyeria
Anàlisi de requisits: Definiu la capacitat de càrrega (250 tones), la longitud de l'envergadura, l'adaptabilitat del terreny i la mobilitat.
Modelatge CAD: Utilitzeu programari com AutoCAD, SolidWorks o CATIA per al disseny 3D.
Anàlisi FEA: Realitzar anàlisi d'elements finits (ANSYS, ABAQUS) per validar la integritat estructural.
Disseny de sistemes elèctrics i hidràulics: Planificar cilindres hidràulics, bombes i sistemes de control.
2. Adquisició de material
Acer estructural: acer d'-alta qualitat (ASTM A572/A514) per a bigues, bigues i encavallades.
Components hidràulics: Bombes, cilindres, vàlvules (Bosch Rexroth, Parker).
Sistemes elèctrics i de control: PLC, sensors i mòduls de control{0}}remot.
Pista/mecanisme de llançament: rodets-pesants o coixinets lliscants.
3. Procés de fabricació
A. Fabricació de la biga principal
Tallar i donar forma: tall amb plasma/oxi-combustible de plaques d'acer.
Soldadura: soldadura per arc submergit (SAW) per a costures longitudinals; soldadura robòtica per a la precisió.
Assemblea: Perforar i soldar segments en bigues de caixa o seccions d'armadura.
B. Estructura de suport (A-marc/torre)
Fabricar suports verticals amb acer armat.
Muntar mecanismes d'elevació hidràulic.
C. Llançament de suport nasal i posterior
Construeix el morro de llançament (extensió temporal per al desplegament del pont).
Instal·leu potes de suport/estabilitzadors posteriors.
4. Integració hidràulica i elèctrica
Sistema hidràulic:
Instal·leu cilindres hidràulics per a l'elevació i llançament.
Connecteu bombes, mànegues i vàlvules de control.
Sistema elèctric:
Connecteu els PLC, els sensors i els panells de control.
Prova de sincronització entre sistemes hidràulics i de moviment.
5. Control de qualitat i proves
Prova d'END: Inspecció de soldadura per ultrasons/raigs X-.
Prova de càrrega: Aplicar el 125% de la càrrega de disseny (312,5 tones) per verificar la seguretat.
Prova funcional: Simula el llançament del pont en condicions controlades.
6. Comprovació de muntatge i pre-entrega
Muntar tots els mòduls (bigues, suports, hidràulic).
Realitzar les proves finals de funcionament (extensió/retracció, estabilitat).
7. Transport i posada en marxa del lloc
Desmunteu-lo en mòduls transportables (si cal).
Remuntatge i posada en marxa-in situ.
Formació d'operadors.
Vista del taller
L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% . 32 s'han posat en funcionament les línies de soldadura, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
