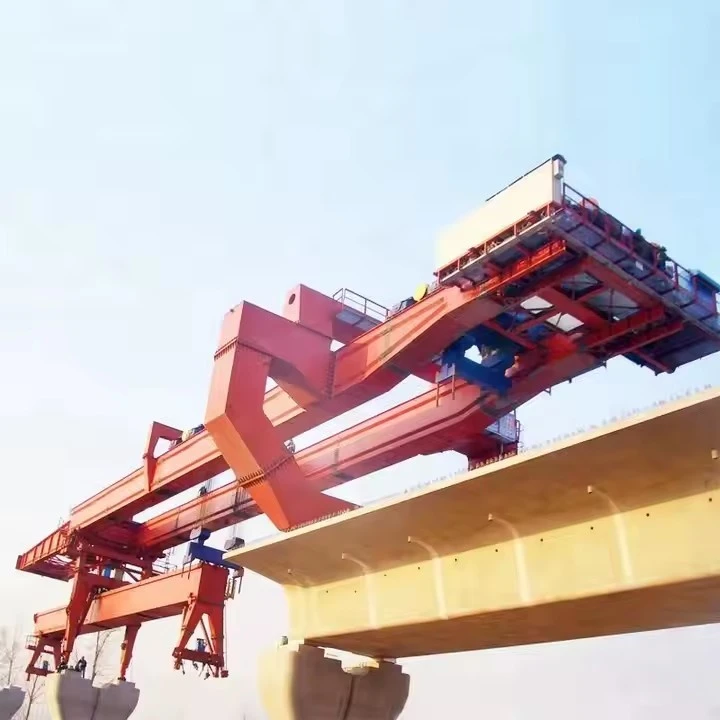

Equip de llançador de ponts de 500 tones

Un llançador de ponts de 500-tones és un equip-resistent que s'utilitza en la construcció de ponts grans, especialment per llançar segments de pont prefabricats o colats-in-al lloc. Aquestes màquines són essencials per a projectes que involucren ponts de llarga durada, viaductes o carreteres elevades on les grues tradicionals o els sistemes de falsificació no són pràctics.





Característiques clau d'un llançador de ponts de 500 tones:
Alta capacitat de càrrega: dissenyat per manejar segments de fins a 500 tones de pes.

Mecanisme d'-llançament automàtic: avança per la coberta del pont a mesura que avança la construcció.

Disseny modular: ajustable per a diferents amplades i traves del pont.

Sistemes hidràulics: per al posicionament precís de segments pesats.

Funcionament controlat per ordinador-: garanteix la precisió en la col·locació del segment.

Sistemes de seguretat: inclou estabilitzadors, mecanismes anti-lliscants i protecció contra sobrecàrregues.





Equip llançador de ponts de 500 tones - Especificacions tècniques
1. Descripció general
Finalitat: Dissenyat per llançar segments de pont prefabricats o muntats (bigues, cobertes, etc.) de fins a 500 tones.

Aplicació: ponts d'autopistes/ferrocarrils, ponts militars, construcció de ponts modulars.

Tipus: autopropulsat, modular o rail-segons el disseny.

2. Capacitat de càrrega
Capacitat màxima de llançament: 500 tones mètriques (incloent el segment del pont + el pes de l'equip).

Longitud d'envergadura: ajustable (normalment de 30 a 60 m per llançament).

Sistema d'elevació: Gats hidràulics o cabrestants amb control sincronitzat.

3. Components estructurals
Nas de llançament/gantry: telescòpic o modular per a un abast ajustable.

Estructura de suport/bigues: acer-d'alta resistència (p. ex., ASTM A572 grau 50).

Sistema hidràulic:

Capacitat de la bomba: superior o igual a 500 bar de pressió.

Cilindres: elevació multi-punt sincronitzada.

Sistema de viatge:

Rodes/candes: autopropulsades amb coixinets-resistents.

Guiat ferroviari (si escau): sistema d'alineació de precisió.

4. Potència i control
Font d'energia: motor dièsel (per exemple, 300–400 kW) o motor elèctric (per a instal·lacions fixes).

Sistema de control: PLC-basat amb capacitat d'operació remota.

Funcions de seguretat: sensors de càrrega, frens d'emergència, mecanismes anti-lliscants.

5. Mobilitat i configuració
Transport: Disseny modular per al desmuntatge/transport mitjançant camions.

Temps de muntatge: Inferior o igual a 48 hores (amb suport de grua).

Velocitat de llançament: 5–10 m/hora (ajustable).

6. Condicions ambientals i operatives
Temperatura de funcionament: -20 graus a +50 graus.

Resistència al vent: Estable fins a 15 m/s (operatiu), 25 m/s (estacionat).

Pressió del sòl: inferior o igual a 150 kPa (amb estabilizadors/estores de terra).

7. Compliment i estàndards
Codis de disseny: EN 1993 (Eurocodi 3), AASHTO o específic del projecte-.

Seguretat: OSHA/ISO 13849 (seguretat de màquines).





Un llançador de ponts de 500-tones és un equip resistent que s'utilitza en la construcció de ponts per aixecar, transportar i col·locar grans segments de pont. A continuació es mostren els components clau d'aquest sistema:

1. Principals components estructurals
Pòrtic de llançament (estructura principal): l'estructura principal d'acer que abasta l'àrea de construcció i dóna suport al mecanisme de llançament.

Suports davanters i posteriors: suports temporals que estabilitzen el llançador durant la col·locació del segment.

Nas de llançament (opcional): una secció frontal extensible que ajuda a guiar els segments del pont cap a la seva posició.

2. Sistema d'elevació i manipulació
Gats hidràulics (capacitat de 500-tones): Gats d'alta capacitat per aixecar i col·locar segments de pont.

Torns i polipasts: sistemes elèctrics o hidràulics per moure segments horitzontalment.

Carro i mecanisme de viatge: permet el moviment del sistema d'elevació al llarg del pòrtic.

3. Moviment i sistema de propulsió
Sistema hidràulic Push/Pull: mou el llançador cap endavant al llarg de l'alineació del pont.

Sistema de via o ferrocarril: proporciona una ruta guiada per al moviment del llançador.

Bigues/coixinets antiderrapants: superfícies de suport per a un lliscament suau durant el llançament.

4. Sistemes hidràulics i elèctrics
Unitat d'energia hidràulica (HPU): subministra oli a pressió als gats i cilindres.

Tauler de control (basat en PLC-o manual): gestiona operacions com ara l'aixecament, el llançament i l'alineació.

Generadors elèctrics: proporcionen energia per a motors, controls i il·luminació.

5. Sistemes d'alineació i posicionament
Sensors de topografia i monitorització: guies làser o GPS per a la col·locació precisa del segment.

Suports ajustables:-ajusteu la posició del llançador per a la precisió.

Gats d'anivellament: garanteix l'estabilitat en terrenys irregulars.

6. Seguretat i components auxiliars
Frens anti-antilliscants i passadors de bloqueig: eviteu moviments no desitjats.

Sistemes d'aturada d'emergència: per a l'aturada immediata en cas d'avaria.

Plataformes de treball i escales d'accés: per a l'accés de l'operador durant el muntatge i el manteniment.

7. Components de transport i muntatge
Seccions modulars: permet el desmuntatge per al transport a nous llocs.

Punts de fixació de la grua: per aixecar i muntar el llançador.









Un llançador de ponts de 500-tones és un equip resistent que s'utilitza en la construcció de ponts, especialment per llançar segments prefabricats, bigues o vans de pont sencers. Aquests són els seus avantatges clau:

1. Alta capacitat de càrrega
Pot manejar fins a 500 tones, per la qual cosa és adequat per a ponts de gran-luna, viaductes d'autopistes i ponts de ferrocarril.

Redueix la necessitat de múltiples grues o estructures de suport, millorant l'eficiència.

2. Precisió i control
Equipat amb sistemes de control hidràulics o informatitzats per al posicionament precís dels segments del pont.

Assegura una col·locació suau i segura de components pesats.

3. Eficàcia en temps i costos
Accelera la construcció llançant grans segments en una sola operació.

Redueix els costos de mà d'obra i d'equips en comparació amb els mètodes tradicionals com l'elevació de grues.

4. Adaptabilitat a diversos tipus de ponts
Funciona per a bigues de caixa, bigues en T-, ponts segmentats i encavallades d'acer.

Els suports ajustables i el disseny modular permeten l'ús en diferents terrenys (urbà, muntanyós o sobre l'aigua).

5. Seguretat millorada
Minimitza els riscos associats amb l'aixecament i el muntatge manuals.

Els sistemes de suport estable eviten accidents durant el llançament.

6. Impacte ambiental reduït
Requereix menys suports temporals, minimitzant les pertorbacions del sòl.

Menor soroll i vibració en comparació amb diverses grues pesades.

7. Capacitat de llançament a llarga-distància
Pot llançar segments de pont en llargs trams (de 50 a 100 m +) sense suports intermedis.

Ideal per creuar rius, valls o autopistes sense interrompre el trànsit a sota.

8. Automatització i operació remota
Alguns models disposen de sincronització automatitzada per a una distribució equilibrada de la càrrega.

El control remot millora l'eficiència i la seguretat.

9. Durabilitat i baix manteniment
Construït amb acer d'-alta resistència i components-resistents al desgast per a un ús-a llarg termini.

Requereix un temps d'inactivitat mínim per al manteniment.

10. Versatilitat en els mètodes de construcció
Admet el llançament incremental, el voladís equilibrat i les tècniques de llançament-complet.

Es pot utilitzar tant per a la construcció de ponts prefabricats com per a fos-in-in situ.

Conclusió
Un llançador de ponts de 500-tones és una solució altament eficient, segura i rendible-per a la construcció de ponts moderns, especialment per a projectes d'infraestructura-a gran escala. La seva capacitat per manejar càrregues massives amb precisió el fa indispensable per als enginyers que treballen en viaductes, passos elevats i ponts de llarga durada.





L'equip llançador de ponts de 500-tones és una màquina-resistent que s'utilitza principalment en la construcció de ponts, especialment per llançar segments de pont prefabricats o colats-al lloc. A continuació es mostren les seves aplicacions i característiques principals:

Aplicacions:
Llançament de segments prefabricats: s'utilitza per aixecar i col·locar segments de formigó prefabricat per a ponts de bigues, viaductes i ponts-atirantats.

Construcció de traves-per-: facilita el llançament incremental de taules de pont sobre suports.

Construcció en voladís equilibrada: ajuda a col·locar segments simètricament en la construcció de ponts en voladís.

Aixecament pesat en espais reduïts: ideal per a entorns urbans o restringits on les grues tenen un accés limitat.

Ponts ferroviaris i d'autopistes: s'utilitzen habitualment en projectes d'infraestructura a gran-escala.





La producció d'un llançador de ponts de 500-tones és un procés complex que inclou el disseny, l'adquisició de materials, la fabricació, el muntatge, les proves i la posada en marxa. A continuació es mostra un procediment de producció estructurat per a aquests equips de llançament de ponts resistents:

1. Fase de Disseny i Enginyeria
Anàlisi de requisits: definiu la capacitat de càrrega (500 tones), la longitud de l'envergadura, la mobilitat i l'adaptabilitat al terreny.

Disseny estructural: modelatge CAD (AutoCAD, SolidWorks) per a encavallades, nas de llançament, marcs de suport i sistemes hidràulics.

Simulació i validació: anàlisi d'elements finits (FEA) per a proves de tensió, deflexió i càrrega dinàmica.

Compliment normatiu: assegureu-vos que es compleixen els estàndards (AASHTO, EN, ISO o especificacions específiques del client-).

2. Adquisició de material
Acer d'-alta resistència: ASTM A572 grau 50 o equivalent per a bigues principals.

Components hidràulics: bombes, cilindres (capacitat de 500 tones) i vàlvules de control.

Parts mecàniques: engranatges, coixinets, cabrestants i bogies (auto{0}}propulsats o muntats en ferro-).

Sistemes elèctrics i de control: PLC, sensors i mòduls d'operació remota.

3. Procés de fabricació
A. Fabricació Estructural
Tall i conformació: tall CNC de plasma/oxi-combustible per a plaques d'acer.

Soldadura: soldadura per arc submergit (SAW) per a bigues; Soldadors certificats (estàndards AWS/EN).

Mecanitzat: perforació, fresat per a una alineació precisa dels forats-de cargols.

B. Muntatge hidràulic i mecànic
Muntatge del circuit hidràulic: integració de bombes, mànegues i cilindres.

Bogie & Traction System: Instal·lació de rodes, motors i sistemes de frenada.

C. Sistemes elèctrics i de control
Cablejat i sensors: cèl·lules de càrrega, sensors de posició i parades d'emergència.

Panell de control: programació de PLC per a llançament sincronitzat.

4. Muntatge i Integració
Sub{0}}Conjunt: uneix bigues, morro de llançament i marcs de suport.

Integració completa: muntar sistemes hidràulics, bogies i armaris de control.

Comprovacions d'alineació: alineació làser per al paral·lelisme via/roda.

5. Proves i control de qualitat
Prova de càrrega: apliqueu el 110% de la càrrega de disseny (550 tones) en un entorn controlat.

Proves funcionals: Verifiqueu l'extensió/retracció hidràulica, el moviment del bogie i l'estabilitat.

Comprovacions de seguretat: parada d'emergència, protecció contra sobrecàrregues i -caixes de seguretat.

6. Pintura i protecció contra la corrosió
Preparació de la superfície: sorra (estàndard SA 2.5).

Recobriment: imprimació epoxi + capa superior de poliuretà per a la resistència a la intempèrie.

7. Desmuntatge i embalatge
Desglossament modular: desmunteu-lo en seccions transportables (contenidors màxim de . 40ft).

Protecció: embolcalls anticorrosió per a l'enviament marítim o per carretera.

8.-Instal·lació i posada en marxa al lloc
Remuntatge: guiat per manuals de muntatge.

Proves de camp: llançament de prova amb càrregues incrementals (50% → 100% → 110%).

Formació d'operadors: sessions pràctiques-per al desplegament i el manteniment.

9. Documentació i lliurament
Tal com-Dibuixos construïts: models CAD actualitzats.

Manuals: guies d'operació, manteniment i resolució de problemes.

Certificats: informes de proves de materials (MTR), inspeccions de soldadura i registres de proves de càrrega.





L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
