Grua de Gantry Quay

Una grua de gantry de moll (també coneguda com a grua de moll o grua Portainer) és un tipus de grua gran utilitzada en terminals de port per a la càrrega i descàrrega de contenidors de vaixells. Aquestes grues solen muntar-se al ferrocarril i funcionen al llarg del moll per gestionar de manera eficient la càrrega contenidor.

Característiques principals de les grues de Gantry de Quay
Tipus
CRUE DE GANTRY MUNTADA DE RAIL (RMG QGC): es mou en carrils fixos al llarg del moll, oferint una alta precisió i estabilitat.
CRUE GANTRY-TILED (RTG): s'utilitza en jardins de contenidors, però no normalment a les parts.

Especificacions tècniques

Capacitat d’elevació: normalment 40 - 100+ tones.
Divulgació: ajustable per a diferents mides de vaixells (per exemple, Panamax, vaixells post-Panamax).
Automatització: alguns models presenten operacions de control remot o assistides per AI.

Comparació amb altres grues portuàries

Capacitat de càrrega nominal: 5 tones, 10 tones, 100 tones, personalitzades, 16\/3,2 tones, 20\/5 tones, 32\/5 tones, 50\/10 tones

Màxim. Alçada elevadora: 40m, personalitzada

Span: 35m o demandes de clients

Garantia: 1 any

Pes (Kg): 50000 kg

Components del nucli: PLC, motor, coixinet, caixa de canvis, motor, vas a pressió, engranatge, bomba

Camí de control: CAB, control remot sense fils o personalitzat

1. Components estructurals
Boom (braç de divulgació)
S'estén sobre el vaixell per aixecar els contenidors.
Es pot arreglar o articular (boom de Knuckle) per a la flexibilitat.
Gantry (marc principal)
L’estructura de suport principal muntada en carrils.
Inclou les cames que s’enfilen el moll (moll) i el vaixell.
Àpex (marc superior)
La part superior que connecta el boom i el gantry.
Casa el mecanisme de viatge de Trolley.
Portal (sota l'estructura)
Permet que la grua es mogui per rails al moll.
Conté rodes, unitats i sistemes de frenada.

2. Components d’elevació i manipulació
Sistema de Trolley & Hoist
Es desplaça al llarg del boom fins a la posició dels contenidors.
Inclou cordes de filferro, cues i un distribuïdor (dispositiu de contenidor).
SPEACTER (Mecanisme de Twistlock)
Adjunta als contenidors (20ft, 40 peus, 45 peus, etc.).
Es pot fixar, telescòpic o rotar per a diferents tipus de contenidors.
Muntatge de cabres i cordes
Motors elèctrics o hidràulics que augmenten\/baixen el distribuïdor.
Cables d’acer d’alta resistència per aixecar.

3. Sistemes de moviment i unitat

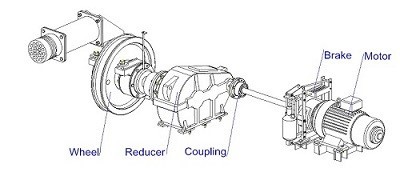

Sistema de viatges ferroviaris
Rodes i motors que mouen la grua al llarg del moll.
Utilitza unitats AC\/DC per a un bon funcionament.
Mecanisme Boom Luffing
Ajusta l'angle del boom (per a les grues de la mà).
Moviment de control de cilindres hidràulics o cordes de filferro.
Sistema de manipulació (si escau)
Permet la rotació per a un millor posicionament (comú en grues més petites).

4. Sistemes de potència i control
Armaris elèctrics i unitats
Conté PLCS, VFDS (unitats de freqüència variable) i distribució de potència.
Operador Cabina
Situat a la grua per al control manual.
Equipat amb joysticks, pantalles i sistemes de seguretat.
Automatització i control remot
Les grues avançades utilitzen IA, sensors i funcionament remot per a l'eficiència.

5. Seguretat i components auxiliars
Sistemes anti-col·lisió
Sensors i càmeres làser per evitar accidents.
Anemòmetre i frens de vent
Detecta vents alts i atura el moviment de la grua.
Dispositius de limitació de la parada d’emergència i la càrrega
Evita la sobrecàrrega i garanteix un funcionament segur.
Sistemes d’il·luminació i advertència
Llums i alarmes LED per a les operacions nocturnes.

.

6. Funcions opcionals i avançades
Diferent automatitzat (sistema automàtic)
Utilitza sensors per a una col·locació precisa de contenidors.
Sistemes de recuperació d’energia
Frenada regenerativa per estalviar energia.
Monitorització remota (activat IoT)
Diagnòstic en temps real i manteniment predictiu.

Esbossar

Les grues Quay Gantry (també anomenades grues de vaixell a la costa o grues de Portainer) són essencials als ports moderns per la seva eficiència, força i adaptabilitat. Aquests són els seus avantatges clau:

1. Alta eficiència i velocitat
Pot gestionar 20 - 50+ contenidors per hora, reduint el temps de canvi de la nau.
Els models automatitzats augmenten encara més la velocitat amb el posicionament assistit per AI.
2. Capacitat d’elevació pesada
Normalment 40-100+ tones, capaços de manejar vaixells de contenidors ultra-grans (ULCs).
Alguns models eleven contenidors de doble apilament per a operacions més ràpides.
3. Adaptabilitat a diferents vaixells
Longitud del boom regulable (fins a 72 m de divulgació) per adaptar-se a les naus Panamax, Post-Panamax i Megamax.
Els distribuïdors telescòpics s’ajusten durant 20 peus, 40 peus, 45 peus i fins i tot contenidors refrigerats.
4. Precisió i automatització
Els sistemes guiats per làser asseguren una col·locació precisa de contenidors.
Les versions de control remot i completament automatitzades redueixen l'error humà.
5. Durabilitat i llarga vida útil
Construït amb acer d’alta resistència per suportar amb entorns marins durs.
Els recobriments resistents a la corrosió estenen la vida útil (25+ anys amb manteniment).
6. Eficiència energètica
La frenada regenerativa recupera energia durant les operacions de baixada.
Els models basats en elèctrics (davant dièsel) redueixen la petjada de carboni.
7. Característiques de seguretat
Els sistemes anti-desplegats impedeixen el balanceig de càrrega.
Sensors de vent i apagada automàtica en temps extrems.
Evitació de col·lisió amb radar i càmeres.

Aplicacions de grues de barri de Quay
1. Terminals de contenidors (ús primari)
Carregant\/descàrrega de contenidors estàndard i sobredimensionats dels vaixells.
Manejar contenidors de reefer (càrrega refrigerada).
2. Manipulació de càrrega a granel (models especialitzats)
Equipat amb agafades o cubetes per a carbó, gra o mineral.
3. Transport intermodal
Transferir contenidors directament a camions, trens o grues de jardí (RTGS\/ASC).
4. Ports militars i estratègics
S'utilitza en bases navals per al desplegament ràpid d'equips.
5. Ports automatitzats i intel·ligents
Equipament clau en ports completament automatitzats (per exemple, Xangai Yangshan, Rotterdam).
Integrat amb els sistemes operatius del terminal (TOS) per al seguiment en temps real.
6. RELLEU DE RELICITATS I OPERACIONS D'EMERGÈNCIA
Descarregueu ràpidament els subministraments durant les missions humanitàries.

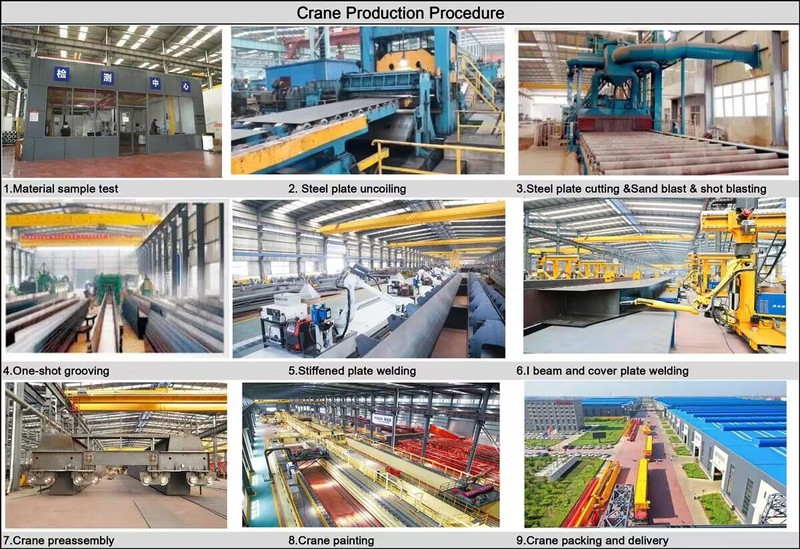

1. Disseny i enginyeria

Enginyeria detallada: desenvolupar dibuixos i especificacions detallades d’enginyeria, inclosos el biga principal, el polipast, el carro, els carruatges finals i altres components.

Simulació i modelatge: utilitzeu eines de disseny assistit per ordinador (CAD) i eines de simulació per modelar el rendiment de la grua i optimitzar el seu disseny.

2. Selecció de material

Especificacions de material: seleccioneu Materials de gran qualitat que compleixin els requisits per a la resistència, la durabilitat i la resistència a la calor. Els materials comuns inclouen acer de gran resistència, aliatges i recobriments especialitzats.

Contractació: Materials d'origen de proveïdors aprovats, garantint que compleixin els estàndards de qualitat i de certificació necessaris.

3. Fabricació de components

Tall i conformació: talleu i forma les matèries primeres en els components necessaris, com ara bigues, columnes i claudàtors. Això pot implicar processos com el tall de plasma, el tall de làser i el mecanitzat. Inclou la soldadura del feix principal, els carruatges finals i altres peces de càrrega.

4. Assemblea

Subassemblea: Munteu components individuals, com ara el sistema de muntatge, el carro i els carruatges finals, en subassemblees. Es tracta de muntar parts i garantir una alineació adequada. Conjunt: combinar subassemblees per construir l'estructura completa de la grua. Inclou muntar el muntatge i el carro del feix principal, connectar els carruatges finals i instal·lar els sistemes de control.

5. Integració dels sistemes

Sistemes elèctrics: instal·leu components elèctrics, inclosos motors, panells de control, cablejat i sensors. Assegureu -vos que els sistemes elèctrics de la grua estiguin integrats i provats correctament.

Sistemes de control: implementar i configurar sistemes de control, com ara controladors de lògica programable (PLCS), controls remots i dispositius de seguretat. Verifiqueu que els sistemes de control funcionen correctament i es calibren.

6. Prova i garantia de qualitat

Prova preoperacional: Realitzeu proves preoperacionals per comprovar la funcionalitat de la grua, incloses les proves de càrrega, les proves operatives dels mecanismes d’elevació i viatge i comprovacions del sistema de control.

Prova de seguretat: Verifiqueu que les funcions de seguretat, com ara interruptors, alarmes i parades d’emergència, funcionen correctament i compleixen els estàndards de seguretat.

Inspecció: realitzeu una inspecció detallada de l'estructura i els components de la grua per assegurar el compliment de les especificacions de disseny i els estàndards de qualitat.

7. Ajustaments i calibració finals

Ajustar bé: feu els ajustaments necessaris per optimitzar el rendiment de la grua i garantir un bon funcionament. Això pot incloure calibrar sensors, ajustar controls i ajustar el sistema elevador.

Documentació: prepareu i reviseu la documentació, inclosos els manuals de funcionament, les guies de manteniment i les instruccions de seguretat.

8. Lliurament i instal·lació

Transport: organitzeu el transport de la grua al lloc d’instal·lació, assegurant -se que es manipula i s’envia amb seguretat per evitar danys.

Instal·lació: Supervisar la instal·lació de la grua a la instal·lació del client, incloent muntatge, alineació i connexió amb fonts d’energia i sistemes de control.

Formació: Proporcioneu formació per a operadors i personal de manteniment per assegurar -se que estiguin familiaritzats amb els procediments de funcionament i seguretat de la grua.

9. Comissió i lliurament

Publicació: realitzeu proves de posada en servei per verificar que la grua funciona correctament en condicions del món real i compleix les especificacions de rendiment.

Handover: lliura oficialment la grua al client, proporcionant tota la documentació necessària, inclosos els certificats de compliment, la informació de garantia i els horaris de manteniment.

Inspecció material

Inspecció de qualitat: es realitza una inspecció estricta de qualitat a les matèries primeres comprades per assegurar -se que compleixen els requisits de disseny i els estàndards nacionals.

Emmagatzematge de materials: els materials qualificats s’emmagatzemen segons la classificació per evitar la corrosió o els danys.

Tallar i formar

Tall d'acer: utilitzeu el tall de plasma, el tall de làser o el tall de flama i altres tecnologies per tallar l'acer segons la mida del dibuix de disseny.

Processament formant: formeu la placa d’acer mitjançant la flexió, el rodatge, la soldadura i altres processos per fabricar el feix principal, el feix final i altres parts estructurals.

Soldadura

Soldadura de components: les peces d’acer tallades i formades es solden a les estructures principals com el feix principal, el feix final i el carro. El procés de soldadura ha de ser controlat estrictament per assegurar la força estructural i la qualitat de la soldadura.

Inspecció de soldadura: utilitzeu la tecnologia de proves no destructives (com ara proves d’ultrasons, proves radiogràfiques) per inspeccionar les soldadures per assegurar-vos que no hi ha esquerdes ni altres defectes.

Mecanitzat

Mecanització de precisió: el mecanitzat de precisió es realitza als components clau de la grua, com ara conjunts de rodes, seients de rodament, politges, etc., per assegurar la seva precisió dimensional i la seva qualitat de superfície.

Muntatge de tota la màquina

Assemblea General: Sobre la base del pre-muntatge, es realitza el muntatge global de la grua, incloent la instal·lació final del feix principal, el feix final, el mecanisme d’elevació, el mecanisme de marxa, etc.

Posada en servei i proves

En condicions dinàmiques, es prova el rendiment operatiu de la grua, incloent la prova d’elevació, caminar, direcció i altres funcions. Es comprova la mida global de la grua de pont muntada per assegurar -se que totes les dimensions compleixin els requisits de disseny.

Ruixat i tractament anti-corrosió

Tractament de superfície Eliminació de rovell: eliminació de rovell a la superfície de la grua, els mètodes comuns inclouen el sandblastin, el recollida, etc. Primer polvorització: imprimació anti-corrosió a la superfície tractada per evitar l’oxidació i la corrosió metàl·liques. Esprai de polvorització de polvorització de taps: Spray Topcoat segons els requisits del client o els estàndards de la indústria per donar a la grua un efecte protector i decoratiu. Marcatge: Després de ruixar, marqueu la informació d’identificació de la grua d’acord amb les especificacions, com ara el model, la càrrega nominal, etc.

Fàbrica i instal·lació

Embalatge i transport

Protecció dels envasos: envasa de manera protectora els components clau de la grua per evitar danys durant el transport. Arranjament de transport: segons la mida de l’equip i les condicions de transport, seleccioneu un mètode de transport adequat per transportar la grua al lloc del client.

Acceptació i lliurament

Acceptació del client

Acceptació in situ: el client realitza l’acceptació in situ de la grua segons els requisits del contracte i les especificacions tècniques per comprovar el rendiment i la qualitat de l’equip.

Rectificació de problemes: si es troben algun problema, el fabricant ha de rectificar -los a temps per assegurar -se que l'equip compleixi els requisits del client. Enviament i ús Formació de funcionament: el fabricant sol formar els operadors del client per assegurar -se que puguin operar la grua correctament i de forma segura.
