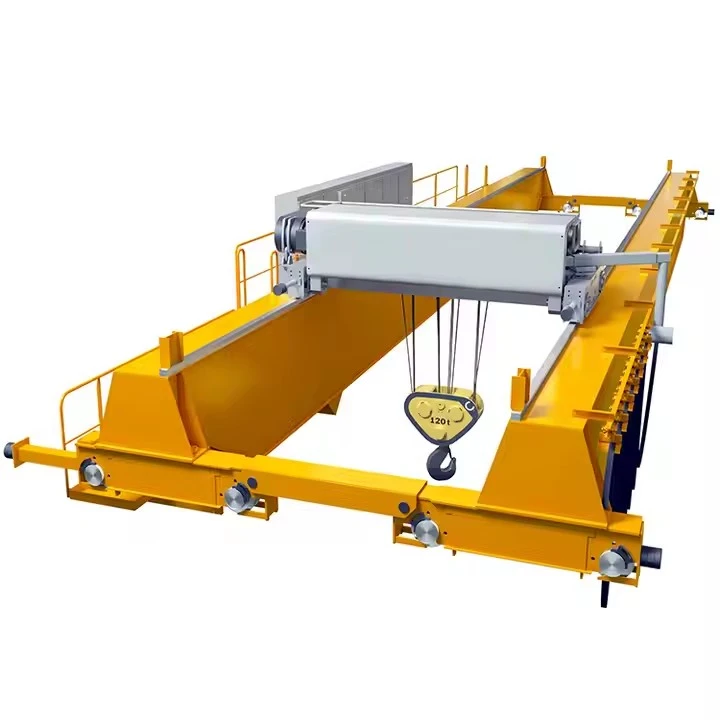

Grua pont Eot

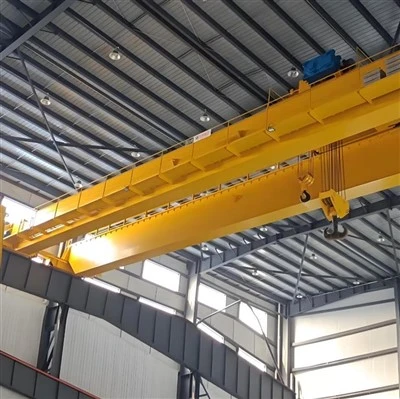

Què és una grua pont EOT?

AnPont grua EOT(Grua elèctrica de viatge) és el tipus de grua més comú que es troba a les instal·lacions industrials. Es caracteritza per un pont, format per una o dues bigues, que es mou sobre rails al llarg d'una pista, i un polipast que es desplaça al llarg del pont. El component "elèctric" vol dir que tots els seus moviments-d'elevació, recorregut transversal i recorregut llarg-s'accionen per motors elèctrics.

Penseu-hi com un sistema d'elevació motoritzat i altament versàtil que funciona sobre una via aèria fixa, que cobreix una zona rectangular per donar servei a tota una badia o taller.



Avantatges de les grues pont EOT

Alta eficiència:Els moviments motoritzats permeten una manipulació ràpida i senzilla de càrregues pesades, reduint dràsticament el treball manual i el temps.

Optimització de l'espai:Utilitza l'espai superior, mantenint tota la superfície del sòl lliure per a altres operacions.

Versatilitat:Es pot equipar amb diversos accessoris (ganxos, imants, pinces) per manejar diferents materials.

Seguretat:Redueix els riscos associats amb l'elevació manual i els equips basats en el sòl-com ara els carretons elevadors.

Durabilitat:Construït per a entorns industrials, ofereix una llarga vida útil amb un manteniment adequat.



Característiques principals per tipus de grua

Component	EOT d'una sola biga	EOT de doble viga
Bigues	Una biga principal	Dues bigues principals
Ubicació del polipast	Sota-executant	Top-en execució
Alçada del ganxo	Abaix	Màxim
Capacitat	Fins a 20 tones	5-500+ tones
Cost	Econòmic	Més alt
Cicle de treball	Lleuger/mitjana	Pesat/Sever

Conclusió:Cada component d'una grua pont EOT està dissenyat per afiabilitat, precisió i seguretaten entorns industrials. La integració d'elements estructurals robusts amb sistemes de control i seguretat avançats el converteixen en una eina essencial per a la manipulació moderna de materials, proporcionant solucions d'elevació eficients i segures en innombrables indústries.



Components bàsics: coixinet, caixa de canvis, motor, bomba

Lloc d'origen: Henan, Xina

Garantia: 1 any

Pes (KG): 2000 kg

Inspecció-de sortida de vídeo: proporcionada

Informe de prova de maquinària: proporcionat

Disseny: Doble biga

Eficàcia: alta eficiència

Velocitat de funcionament: funcionament d'alta velocitat

Estabilitat: funció anti-swing

Color: Opcional

Font d'alimentació: 110V/220V/230V/380V/440V, personalitzada

Envergadura: 7,5-31,5 m

Aquí teniu un desglossament detallat dels components d'unPont grua EOT.

1. Sistema estructural primari (el marc)

Bigues del pont:La biga o les bigues horitzontals principals que abasten l'àrea de treball.

Biga única:Una biga principal (biga I-o caixó).

Biga doble:Dues bigues principals (normalment bigues de caixa per a treballs pesats).

Camions finals:Les estructures a cada extrem del pont que allotgen:

Rodes i eixos

Motors d'accionament de pont

Caixes de canvis

Frens

Sistema de pista:

Bigues de pista:Bigues en I-pesades o seccions de caixa suportades per columnes de construcció.

Carrils corrents:Carrils d'acer muntats a la part superior de les bigues de la pista.

Amortidors de grua:Dispositius d'absorció{0}}de cops als extrems de la pista.



2. Sistema d'elevació i viatge (The Workhorse)

Unitat de polipast elèctric:

Motor de polipast:Proporciona força d'elevació

Caixa de canvis:Redueix la velocitat, augmenta el parell

Tambor de cable:Enrotlla la corda de filferro

Frens:Sistemes de fre primari i secundari

Muntatge del carro:

Marc del carro:Suporta la unitat de polipast

Rodes del carro:Córrer sobre rails a les bigues del pont

Motor d'accionament del carro:Potencia el moviment del carro

Bloc de ganxos:Conjunt que subjecta el ganxo, sovint amb múltiples polees per a un avantatge mecànic

Unitats de viatge al pont:

Motors d'accionament:Carretons de punta per impulsar tota la grua

Rodes:Rodes amb brides que circulen sobre rails de pista



3. Sistemes de potència, control i seguretat (The Nerves)

Sistema d'alimentació:

Sistema de barres de conductor:Barres de potència tancades paral·leles a la pista

Sistema de festes:Carro i via que transporten cables d'alimentació flexibles

Interfície de control:

Estació penjant:Caixa de control de botó-penjant

Comandament a distància de ràdio:Funcionament sense fil

Cabina de l'operador:Per a grues molt grans

Tauler de control:

Contactors i relés:Per a la distribució d'energia

Unitats de freqüència variable (VFD):Per a un control suau de velocitat

Controlador lògic programable (PLC):El cervell de control de la grua

4. Sistemes de seguretat crítics (The Lifeline)

Interruptors de límit:

Límit superior/inferior del polipast:Impedeix-elevació excessiva

Límits de viatge:Atura la grua als extrems de la pista

Sistemes de frenada:

Fre de polipast:Aguanta automàticament la càrrega

Frens de viatge:En motors d'accionament de pont i carro

Indicador de moment de càrrega (LMI):Evita sobrecàrregues (en grues més grans)

Anemòmetre:Monitor de velocitat del vent per a grues exteriors

Sistema anti-colisió:Evita col·lisions entre múltiples grues

Botons d'aturada d'emergència:Situat en diversos punts

Dispositius d'advertència:Banys o timbres

5. Components auxiliars

Bobines de cable:Per a l'alimentació del polipast o accessoris especials

Escales i passarel·les:Per accés de manteniment

Il·luminació:Per il·luminació durant el funcionament

Safates de cables:Per a una gestió organitzada de cables

Esbós

Tècnica principal





Avantatges de les grues pont EOT

Les grues pont EOT ofereixen una potent combinació d'eficiència, seguretat i versatilitat que les fa indispensables en entorns industrials.



1. Millora de l'eficiència i la productivitat

Funcionament motoritzat:L'energia elèctrica permet un moviment ràpid i sense esforç de càrregues pesades, reduint significativament el temps de manipulació del material en comparació amb els mètodes manuals.

Cicle de càrrega ràpida:Capaç d'elevacions i transferències ràpides i repetitives, mantenint les línies de producció i els fluxos de treball sense problemes.

Control de precisió:Característiques com els accionaments de freqüència variable (VFD) permeten una acceleració i desacceleració suaus, permetent una localització i una col·locació precises de la càrrega.

2. Ús superior de l'espai

Espai lliure:En operar per sobre, la grua no obstrueix les activitats del terra-, permetent l'ús sense obstacles de tota l'àrea de treball per a l'emmagatzematge, la maquinària i el trànsit.

Emmagatzematge -alta densitat:Facilita l'apilament i l'emmagatzematge eficients als magatzems, maximitzant l'ús de l'espai cúbic disponible.

3. Seguretat millorada

Manipulació manual reduïda:Minimitza el risc de lesions musculoesquelètics associades amb aixecar, empènyer o estirar articles pesats.

Seguretat de l'operador:Amb el control remot de ràdio, l'operador pot controlar la grua des del punt de vista més segur, lluny del camí de càrrega i dels perills potencials.

Sistemes de seguretat integrats:-Funcions integrades com els interruptors de límit, la protecció contra sobrecàrregues i els frens redundants eviten accidents i fallades de l'equip.

4. Versatilitat excepcional

Configuracions múltiples:Disponible com a biga simple o doble,{0}}superior o inferior-, per adaptar-se a pràcticament qualsevol disposició i requisit d'elevació de les instal·lacions.

Adaptable a diferents tasques:Es pot equipar amb diferents accessoris com ara ganxos, imants, elevadors de buit o agafadors per manejar una àmplia gamma de materials.

Ampli rang de capacitat:Apte per aixecar càrregues des d'uns pocs centenars de quilograms fins a diversos centenars de tones.

5. Durabilitat i rendibilitat{0}}

Llarga vida útil:Construït amb components de grau industrial-per a un rendiment robust i una longevitat, fins i tot en entorns exigents.

Costos operatius baixos:El funcionament elèctric és més eficient-energèticament i té uns costos continus més baixos en comparació amb les alternatives alimentades amb combustible-. La reducció de la mà d'obra també comporta un important estalvi de costos laborals.



Aplicacions de les grues pont EOT



1. Plantes de fabricació i muntatge

Moviment de matèries primeres:Transport d'acer, alumini i altres materials a les línies de producció.

Components de manipulació:Aixecar peces de màquines, soldadures i sub{0}}conjunts entre estacions de treball.

Càrrega de productes acabats:Col·locar els productes acabats als camions per a l'enviament.

2. Magatzems i Centres Logístics

Càrrega/descàrrega de camions:Desplaçament eficient de mercaderies paletitzades pesades.

Apilament i emmagatzematge:Reorganitzant articles pesats en un magatzem, permetent l'emmagatzematge d'alta-densitat.

3. Processament d'acer i metall

Centres de servei d'acer:Manipulació i apilament de bobines d'acer, plaques i bigues estructurals.

Foneries:Càrrega de ferralla als forns i manipulació de peces de fosa.

4. Generació d'energia i indústria pesada

Centrals elèctriques:Per al manteniment de turbines, generadors i transformadors.

Fabricació de maquinària pesada:Muntatge d'equips grans com camions de mineria i premses industrials.

5. Automoció i Aeroespacial

Plantes d'automoció:Moviment de grans premses d'estampació i matrius.

Instal·lacions aeroespacials:Manipulació de components i conjunts d'avions grans.



El procediment de producció d'unPont grua EOTés un procés sistemàtic i en diverses-etapes que garanteix que el producte final sigui segur, fiable i construït segons les especificacions. Aquí teniu un desglossament detallat.



Etapa 1: Disseny i Enginyeria

Aquesta és l'etapa fonamental on es defineixen el rendiment i la seguretat de la grua.

Anàlisi de les necessitats del client:Revisió dels paràmetres clau: capacitat, amplitud, alçada d'elevació, cicle de treball (p. ex., M4, M5, M6), classe de servei i necessitats operatives (p. ex., imant, ganxos especials).

Enginyeria Avançada:

Anàlisi estructural (FEA):Utilitzant l'anàlisi d'elements finits per modelar les bigues i els camions finals sota càrregues dinàmiques per garantir la integritat i la deflexió mínima.

Disseny mecànic:Disseny de les unitats d'elevació, carretó, accionaments de viatge i sistemes de rodes.

Disseny elèctric i de control:Creació d'esquemes per a fonts d'alimentació, controls de motor (VFD), xarxes PLC i circuits de seguretat.

Creació de la llista de materials (BOM):Una llista completa de totes les matèries primeres i components comprats.



Etapa 2: Adquisició i preparació de material

Adquisició:Aprovisionament de plaques d'acer, bigues i components comprats (polipasts, motors, equips elèctrics de proveïdors de renom).

Preparació del material:Les plaques d'acer són granat-i es imprimeixen. A continuació, es tallen a mida mitjançant màquines de tall de plasma o de flama CNC per a la precisió.



Etapa 3: Fabricació i muntatge d'estructures

Aquí és on es construeix el bastidor robust de la grua.

Fabricació de bigues:

Per a les grues d'una biga, es prepara una biga en I-robusta o una biga de caixa.

Per a les grues de doble biga, les bigues es fabriquen normalment com a seccions de caixa a partir de placa d'acer. Els reforços interns estan soldats per evitar el pandeig.

Soldadura:Es realitzen soldadures crítiques utilitzantSoldadura automàtica per arc submergit (SAW)per a una penetració profunda i alta qualitat. Totes les soldadures crítiques són inspeccionades per soldadors certificats i es poden provar mitjançantUltrasò (UT).

Alleujament de l'estrès (per a grues-pesants):Les bigues acabades es poden escalfar en un forn per alleujar les tensions internes de la soldadura, evitant la distorsió futura.

Mecanitzat:Els extrems de les bigues i les superfícies on es muntaran els rails del carro estan mecanitzats per garantir una alineació perfecta.



Etapa 4: Muntatge mecànic

El marc estructural està integrat amb els sistemes mecànics.

Muntatge final del camió:Es construeixen els camions finals, que allotgen les rodes, els eixos i els conjunts d'accionament del viatge del pont.

Muntatge del pont:Les bigues principals es connecten als camions finals per formar l'estructura completa del pont.

Muntatge del carro:El bastidor del carretó està construït i les rodes estan connectades. A continuació, la unitat d'elevació es munta i s'alinea al marc del carretó.

Instal·lació de ferrocarril:Els rails per al carro s'instal·len i s'alineen a la part superior de les bigues principals (per a bigues dobles) o a la brida inferior (per a una biga).



Etapa 5: Instal·lació del sistema elèctric i de control

S'instal·len els sistemes de control i potència de la grua.

Instal·lació del cable:Els cables d'alimentació i control es passen al llarg de l'estructura de la grua en conductes de protecció o safates de cables.

Instal·lació del panell:Els panells de control principals, els contactors de la carcassa, la protecció contra sobrecàrregues i, sovint, els VFD, es munten al pont.

Configuració de la font d'alimentació:Instal·lació del sistema de barres conductores o sistema de festó per al subministrament d'energia al llarg de la pista.

Dispositius de seguretat:Instal·lació i cablejat d'interruptors de límit, parades d'emergència i altres dispositius de protecció.



Etapa 6: proves i inspecció d'obres (prova d'acceptació de fàbrica FAT -)

La grua totalment muntada es prova per garantir que compleix totes les especificacions i estàndards de seguretat.

Inspecció visual i dimensional:Comprovació de la mà d'obra, la qualitat de la pintura i verificació de totes les dimensions crítiques (envergadura, distància entre eixos).

No-Prova de càrrega:Operar tots els moviments (polipast, carretó, pont) sense càrrega per comprovar el bon funcionament i el soroll anormal.

Prova de càrrega:

Prova de càrrega estàtica:Aixecar una càrrega de prova de125% de la capacitat nominali subjectar-lo per verificar la integritat estructural i la capacitat de retenció del fre.

Prova de càrrega dinàmica:Aixecament110% de la capacitat nominali executar-lo amb tots els moviments per garantir el rendiment en condicions-reals.

Prova de funció de seguretat:Verificació del funcionament de tots els interruptors de límit, frens, parades E-i dispositius de protecció contra sobrecàrregues.



Etapa 7: Desmuntatge, pintura i embalatge

Desmuntatge:La grua es desmunta acuradament en mòduls transportables (bigues, camions finals, carro, polipast).

Pintura final:S'aplica un-sistema de pintura d'alt rendiment per protegir la corrosió.

Embalatge:Els components estan empaquetats de manera segura, amb especial atenció a la protecció de les superfícies mecanitzades i dels components elèctrics.



Etapa 8: instal·lació i posada en marxa del lloc (prova d'acceptació del lloc SAT -)

Muntatge del lloc:La grua es torna a muntar a la pista del client.

Connexions finals:Es connecta l'energia elèctrica i es fan les comprovacions finals.

Posada en marxa del lloc i SAT:La grua es sotmet a una prova operativa final en el seu entorn de treball real.

Formació d'operadors:Els operadors del client estan formats sobre un ús segur i eficient.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% . 32 s'han posat en funcionament les línies de soldadura, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
