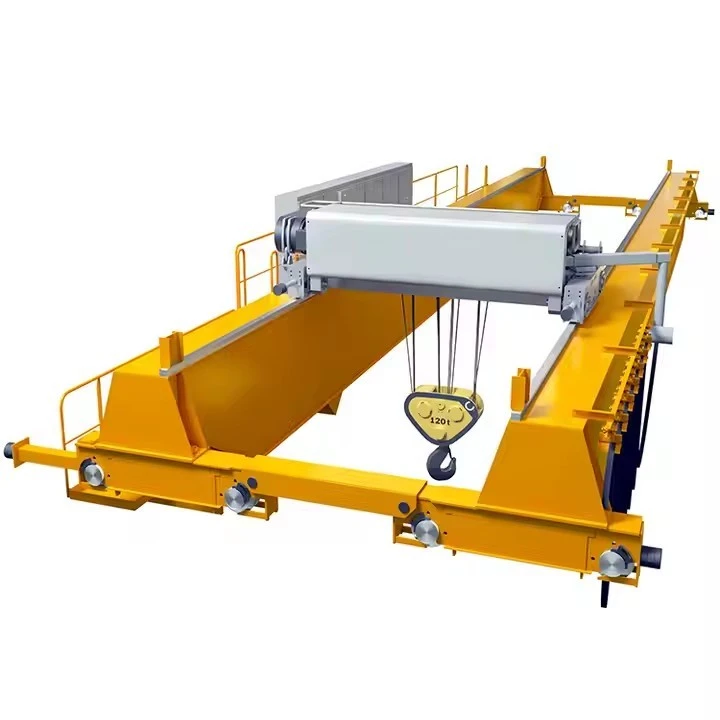

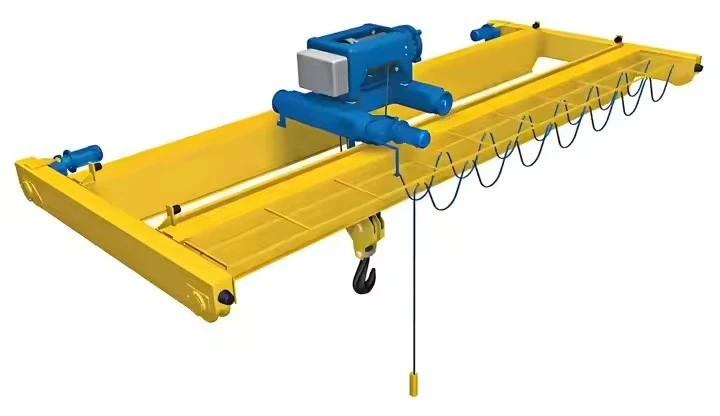

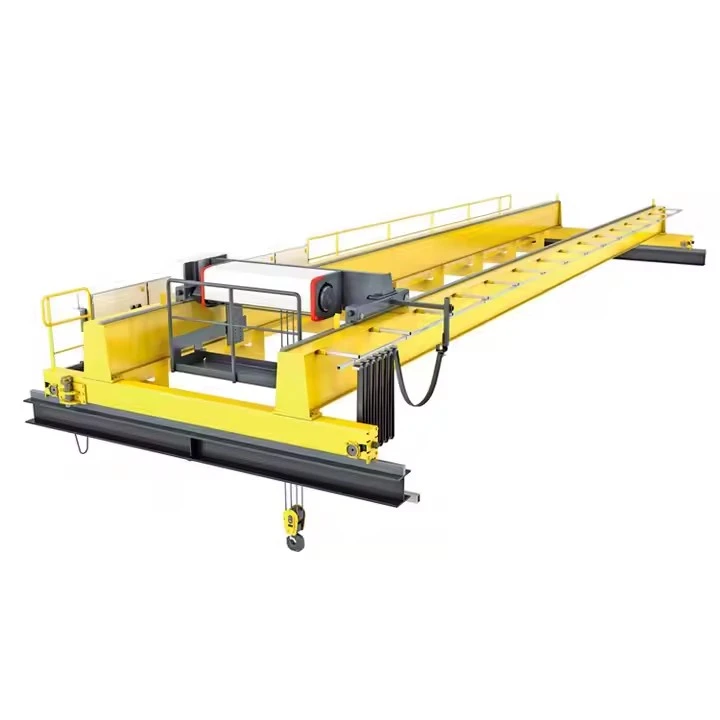

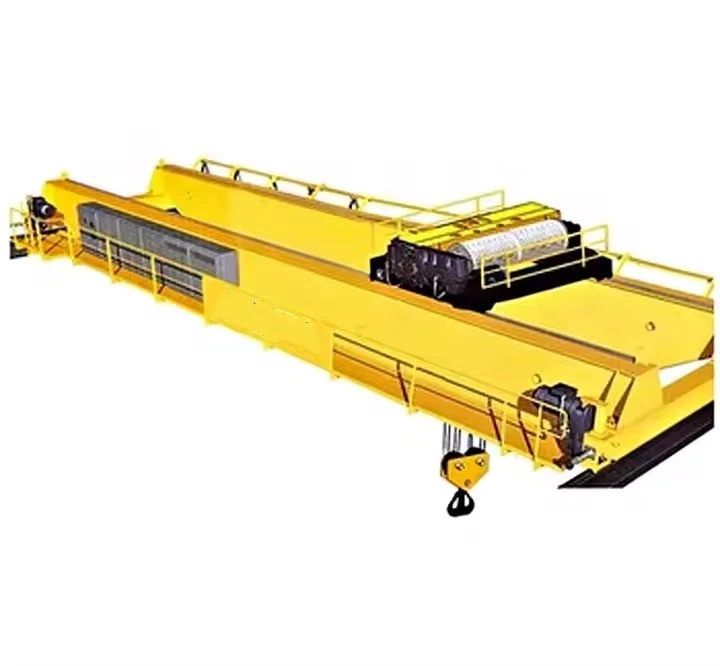

Grua pont de doble biga de tipus europeu

Què és una grua pont de doble biga de tipus europeu?

A Grua pont de doble biga de tipus europeues refereix a una grua de viatge que s'adhereix als estàndards de disseny europeus (principalment elFEM- Fédération Européenne de la Manutention iISOestàndards). Es caracteritza pel seu disseny optimitzat, components d'alta-qualitat, funcions de seguretat avançades i un focus en l'eficiència energètica i l'ergonomia.

Penseu-hi com l'opció premium i d'alt rendiment-en el món de la grua-dissenyada per a la fiabilitat, la precisió i la seguretat de l'operador en entorns industrials exigents.



Avantatges de les grues de doble biga de tipus europeu

Fiabilitat i temps de funcionament superiors:L'ús de components premium i un disseny robust condueix a una fiabilitat excepcional i un temps d'inactivitat reduït.

Manipulació de precisió:Els accionaments controlats de freqüència-permeten una col·locació de càrrega extremadament precisa i suau, protegint tant la càrrega com l'estructura de la grua.

Seguretat millorada:Dissenyat i certificat segons els estàndards de seguretat més estrictes del món, protegint el personal i els actius.

Cost total de propietat baix:Tot i que la inversió inicial pot ser més elevada, la seva durabilitat, eficiència energètica i facilitat de manteniment tenen com a resultat un menor cost durant la vida útil de la grua.

Estructura lleugera i eficient:El disseny optimitzat posa menys estrès a l'estructura de l'edifici, reduint potencialment els costos de construcció d'una nova instal·lació.



Comparació: grues de doble biga europees i convencionals

Característica	Tipus europeu	Tipus convencional
Estàndard de disseny	FEM/ISO	Altres estàndards nacionals (p. ex., JB/T, CMAA)
Control	VFD Estàndard en tots els moviments	Els VFD sovint són una opció
Seguretat	Sistemes amb certificació CE i classificació SIL-	Sistemes bàsics de seguretat
Components	Marques europees premium	Marques estàndard o locals
Pes	Estructura més lleugera i optimitzada	Més pesat per a la mateixa capacitat
Focus	Precisió, seguretat, eficiència	Capacitat, cost

Conclusió:ElGrua pont de doble biga de tipus europeurepresenta el cim de la tecnologia d'elevació aèria. El seu èmfasi endisseny optimitzat, qualitat premium i seguretat integradael converteix en l'opció preferida per a les indústries modernes-d'alt rendiment on l'eficiència operativa, la precisió i la seguretat dels treballadors són fonamentals. És una inversió en productivitat i mitigació de riscos.



Components bàsics: coixinet, caixa de canvis, motor, bomba

Lloc d'origen: Henan, Xina

Garantia: 1 any

Pes (KG): 2000 kg

Inspecció-de sortida de vídeo: proporcionada

Informe de prova de maquinària: proporcionat

Disseny: Doble biga

Eficàcia: alta eficiència

Velocitat de funcionament: funcionament d'alta velocitat

Estabilitat: funció anti-swing

Color: Opcional

Font d'alimentació: 110V/220V/230V/380V/440V, personalitzat

Envergadura: 7,5-31,5 m

Aquí teniu un desglossament detallat dels components d'aGrua pont de doble biga de tipus europeu, destacant les característiques de disseny que el distingeixen.

1. Sistema estructural optimitzat (el marc)

Bigues de caixa soldades:

FEM-Disseny optimitzat:Fabricat amb placa d'acer-d'alta resistència i optimitzat mitjançant l'anàlisi d'elements finits (FEA) per obtenir la màxima relació resistència-a-pes.

Protecció contra la corrosió:Presenta una preparació superficial d'alta-qualitat (granallat) i múltiples capes de recobriment per a una resistència a la corrosió superior.



Carretons finals modulars:

Unitats de coixinets segellats:Cartutxos de coixinets pre-lubricats i de per vida-segellats per a un manteniment mínim.

Mecanitzat de precisió:Totes les superfícies de muntatge estan mecanitzades per a una alineació perfecta, assegurant un recorregut suau i un desgast reduït de les rodes.

Dispositius anti-descarrilament:Característiques estàndard per evitar que les rodes surtin dels rails.

Sistema de pista:

Carrils de precisió:Carrils d'acer{0}}d'alta qualitat amb toleràncies d'alineació precises.

Amortidors de grua:Amortidors-absorbents d'energia amb propietats-d'absorció de cops.

2. Sistema d'elevació i accionament-alt rendiment

Polipast i carro integrats:

Disseny d'espai lliure baix:Integració compacta dels mecanismes de polipast i carro per maximitzar el recorregut del ganxo.

Construcció modular:Permet un fàcil manteniment i substitució de components.

Unitat de polipast premium:

Components de marca:Normalment inclou polipasts de fabricants com Demag, Street Crane o ABB.

Motors-de servei:Motors dissenyats específicament per a treballs d'elevació amb gran parell i capacitat tèrmica.

Caixes de canvi planetaris:Caixes de canvi compactes i d'alta-eficiència per a una transmissió de potència suau.

Unitats-controlades de freqüència:

VFD en tots els moviments:Accionaments de freqüència variable estàndard en moviments de polipast, carretó i pont per a un control precís.

Frenatge regeneratiu:Capacitat de retornar l'energia a la font d'alimentació durant la baixada.



3. Sistemes de control i seguretat conformes a la CE-

Sistemes de control:

Penjoll ergonòmic:Penjoll de control lleuger i ergonòmic amb pantalla de diagnòstic integrada.

Opció de comandament de ràdio:Sistemes de control de ràdio{0}}salts de freqüència segurs.

PLC de seguretat:Controlador lògic programable amb funcions de seguretat dedicades.

Sistemes de seguretat:

Indicador de moment de càrrega (LMI):Sistema certificat per a pesatge de càrrega i anti{0}}col·lisió.

Frenatge redundant:

Fre mecànic primari del polipast.

Sistema de frenada secundària (sovint electrònic).

Sistema d'aturada d'emergència que compleix els estàndards de categoria 3/PLd.

Interruptors de límit:Posicionament basat en codificador-i interruptors de límit per a tots els moviments.

Protecció de sobrecàrrega:Dispositius mecànics i electrònics de protecció contra sobrecàrregues.

4. Sistemes elèctrics i elèctrics

Font d'alimentació:

Sistemes de barres conductores:Sistemes de conductors totalment tancats i aïllats per a una transmissió segura d'energia.

Sistemes de festes:Sistemes de gestió de cables amb cables d'alta-flexibilitat.

Taulers de control:

Tancaments classificats-IP:Classificació mínima IP54 per a la protecció contra la pols i l'aigua.

Gestió tèrmica:Unitats d'aire condicionat o calefacció per a control de temperatura.

Disseny modular:Fàcil accés per al manteniment i la resolució de problemes.

5. Característiques especials i accessoris

Sistemes de monitorització:

Sistema de gestió de grua (CMS):Capacitat de monitorització i diagnòstic remot.

Indicadors de manteniment:Recordatoris automatitzats d'interval de servei.

Il·luminació i comunicació:

Il·luminació LED de la zona de treball:Il·luminació-energèticament eficient per a la zona d'operació de la grua.

Il·luminació d'emergència:Sistema d'il·luminació d'emergència amb bateria-.

Sistemes d'intercomunicació:Per a la comunicació entre els operadors de grua i el personal de planta.

Esbós

Tècnica principal





Avantatges de la grua pont de doble viga de tipus europeu

Les grues de doble biga de tipus europeu ofereixen un conjunt premium d'avantatges centrats en la seguretat, l'eficiència i el valor{0}}a llarg termini.



1. Seguretat i compliment normatiu inigualables

Certificació CE:Construït en ple compliment amb la Directiva de màquines de la UE i altres estàndards aplicables, garantint els més alts nivells de seguretat operativa i de personal.

Sistemes de seguretat avançats:CaracterísticaClassificació SIL-(nivell d'integritat de seguretat)funcions de seguretat, sistemes de frenada redundants i protecció integral contra sobrecàrregues de sèrie.

Mitigació de riscos:El disseny de seguretat integrat redueix significativament el risc d'accidents, protegint tant el personal com els actius valuosos.

2. Rendiment i precisió superiors

Funcionament suau: Unitats de freqüència variable (VFD)són estàndard en tots els moviments (polipast, carretó i recorregut llarg), proporcionant acceleració i desacceleració lliures de sacsejades{0}}.

Control de càrrega precís:Això permet un posicionament exacte de les càrregues, que és crucial per a productes d'alt-valor, tasques de muntatge i operacions delicades.

Oscil·lació de càrrega minimitzada:El moviment controlat redueix en gran mesura el canvi de càrrega, augmentant la seguretat i l'eficiència.

3. Durabilitat i fiabilitat excepcionals

Components Premium:L'ús de components de marca d'alta-qualitat (p. ex., polipasts Demag, accionaments SEW, controls Siemens) garanteix una fiabilitat excepcional i una llarga vida útil.

Estructura optimitzada:ElDisseny basat{0}}FEMutilitza l'anàlisi d'elements finits per crear una estructura forta i lleugera, reduint el desgast de la pista i l'estructura de l'edifici.

Temps de funcionament alt:La construcció robusta i la qualitat dels components condueixen a menys temps d'inactivitat i una productivitat global més alta.

4. Eficiència energètica i baix cost de vida útil

Consum d'energia reduït:Els VFD i els motors{0}}d'alta eficiència redueixen el consum d'energia, especialment en aplicacions amb arrencades i parades freqüents.

Unitats regeneratives:Molts models poden retornar energia a la xarxa elèctrica durant les operacions de reducció, reduint encara més els costos.

Necessitats de manteniment baixes:Característiques com ara els coixinets segellats i pre{0}}lubricats i els components modulars redueixen la freqüència i els costos de manteniment, donant lloc a un cost total de propietat (TCO) més baix.

5. Ergonomia i Mantenibilitat

Disseny d'espai lliure baix:La compacta integració del polipast i el carro maximitza l'alçada d'elevació utilitzable sota la grua, un avantatge crític en instal·lacions amb restriccions d'alçada.

Fàcil manteniment:El disseny modular i els components accessibles fan que la inspecció i el servei siguin senzills, minimitzant el temps de manteniment.

Operador-Amable:Els controls ergonòmics, el diagnòstic clar i la visibilitat excel·lent redueixen la fatiga de l'operador i milloren la productivitat.



Aplicacions de la grua pont de doble biga de tipus europeu

Aquesta grua és l'opció preferida per a les indústries on la precisió, la fiabilitat i la seguretat no són -negociables.



1. Indústries de l'automoció i aeroespacial

Aplicació:Manipulació i col·locació de panells de carrosseria de vehicles grans, components d'avions i motors.

Per què s'utilitza:El control de precisió i el moviment suau eviten danys a les peces delicades i de gran-valoració durant el muntatge.

2. Fabricació avançada i magatzematge

Aplicació:En magatzems-alts i en línies de producció per a la manipulació de mercaderies pesades, maquinària i matèries primeres.

Per què s'utilitza:L'alta fiabilitat, velocitat i control precís optimitzen el flux de treball i la densitat d'emmagatzematge. El disseny d'espai lliure maximitza l'espai vertical.

3. Centres de Servei d'Acer i Metall

Aplicació:Moviment i apilament de bobines, xapes i perfils d'acer.

Per què s'utilitza:El robust disseny FEM gestiona càrregues pesades de manera fiable, mentre que els controls de precisió permeten l'apilament i la recuperació de manera segura i eficient.

4. Generació d'energia i enginyeria pesada

Aplicació:Manteniment i instal·lació de turbines, generadors, transformadors i maquinària a gran-escala.

Per què s'utilitza:Les característiques de seguretat excepcionals i el control precís de la càrrega són fonamentals per protegir equips cars i garantir la seguretat del personal durant ascensors complexos.



El procediment de producció per aGrua pont de doble biga de tipus europeués un procés altament sistemàtic i basat en{0}}la qualitat que s'adhereix a estrictes estàndards europeus (com FEM i ISO) i que culmina amb la certificació CE.

Aquí teniu un desglossament detallat del procés de producció.



Etapa 1: Disseny i anàlisi FEM

Aquesta etapa és la base, centrada en l'optimització i el compliment.

Especificació del client i avaluació de riscos:Una anàlisi detallada dels requisits operatius, l'entorn i un formalAvaluació de riscostal com exigeix ​​la Directiva de màquines de la UE.

Enginyeria Avançada:

Anàlisi estructural FEM:Utilitzant l'anàlisi d'elements finits per optimitzar el disseny de la bigueta i el camió final per obtenir la màxima resistència amb un pes mínim. Això calcula la tensió, la deflexió i el comportament dinàmic.

Planificació de compliment CE:Integració dels requisits de seguretat i disseny de les normes rellevants (per exemple, EN 13001, EN 60204) al projecte.

Llista de materials (BOM):Creació d'una llista detallada que especifiqui materials certificats i components de marca{0}}aprovats (p. ex., unitats SEW, PLC de Siemens).



Etapa 2: Selecció i preparació del material

Adquisició:Aprovisionament d'acer certificat (p. ex., S355JR) i components amb marcatge CE-o reconeguts internacionalment (p. ex., frens, motors).

Preparació del material:Les plaques d'acer es granallaran-a l'estàndard Sa 2.5 i es imprimeixen. El tall es realitza mitjançant màquines CNC per obtenir una alta precisió, garantint un ajust perfecte-per a la soldadura.



Etapa 3: Fabricació estructural de precisió

Aquí és on es construeix l'estructura lleugera però robusta de la grua.

Fabricació de bigues:

Soldadura automatitzada:Les bigues principals es fabriquen com a seccions de caixa. Es realitzen soldadures crítiques utilitzantSoldadura automàtica per arc submergit (SAW)en condicions controlades per garantir soldadures consistents, d'alta{0}}qualitat i repetibles.

Inspecció de soldadura:Totes les soldadures crítiques són 100% inspeccionades i provades visualmentUltrasò (UT)oInspecció de partícules magnètiques (MPI).

Alleujament de l'estrès:Les bigues acabades se sotmeten a l'alleujament de l'esforç de vibració o a un tractament tèrmic per normalitzar les tensions internes, garantint l'estabilitat dimensional-a llarg termini.

Mecanitzat de precisió:Mecanitzat de coixinets de muntatge d'accionaments, superfícies de seient de rails i punts de connexió en màquines CNC per garantir una alineació perfecta.



Etapa 4: Muntatge mecànic i alineació

Muntatge final del camió:Les rodes, els eixos i les unitats de coixinets pre{0}}segellades i lubricades es munten als camions finals. Els motors d'accionament i les caixes de canvis estan muntats i alineats.

Muntatge del pont:Les bigues es cargolen als camions d'extrem mitjançant cargols-d'alta resistència. L'alineació de tot el pont es comprova meticulosament per garantir l'esquadra i el contacte correcte de les rodes.

Integració de carro i polipast:La unitat del polipast (sovint un mòdul pre-muntat d'un proveïdor com Demag) està integrada amb el bastidor del carretó. Tot seguit es munta el conjunt sobre les bigues de la grua.



Etapa 5: Integració de sistemes elèctrics i de control

Edifici del tauler de control:Els PLC, els VFD per a tots els moviments, els relés de seguretat i els contactors principals estan cablejats en una carcassa protegida amb classificació IP54. El programari està programat amb funcions de seguretat predefinides (per exemple, interruptors de límit, protecció contra sobrecàrregues).

Instal·lació del cable:Els cables es passen en safates o conductes dedicats. Totes les connexions es realitzen mitjançant terminals enganxats i enganxats.

Instal·lació del sistema de seguretat: Indicadors de moment de càrrega (LMI), interruptors de límit, circuits d'aturada d'emergència i sensors anti-col·lisió estan instal·lats i connectats al PLC de seguretat.



Etapa 6: proves exhaustives i certificació CE (FAT)

Aquesta és una fase crítica per a la verificació i certificació.

Inspecció visual i dimensional:Verificació de la mà d'obra, la qualitat de la pintura i totes les dimensions crítiques.

No-Prova de càrrega:Execució de tots els moviments per comprovar el bon funcionament, el soroll anormal i el correcte funcionament dels interruptors de límit.

Prova de càrrega:

Prova de càrrega estàtica:Aixecar una càrrega de prova de125% de la capacitat nominalper verificar la integritat estructural i la capacitat de retenció dels frens.

Prova de càrrega dinàmica:Aixecament110% de la capacitat nominali executar-lo a través de tots els moviments operatius.

Validació de la funció de seguretat:Prova de tots els dispositius de seguretat, incloses les parades E-, els sistemes de sobrecàrrega i els frens redundants, per assegurar-se que compleixen els nivells de rendiment requerits per l'avaluació de riscos.

Documentació CE:Recopilació de laFitxa tècnica, inclosos els càlculs de disseny, els informes de proves, l'avaluació de riscos i les declaracions d'incorporació, que culminen amb l'emissió de laDeclaració de conformitat CE.



Etapa 7: desmuntatge, protecció i embalatge

Desmantellament sistemàtic:La grua es desmunta en mòduls lògics i transportables, amb tots els components clarament etiquetats.

Pintura final:Aplicació d'una-capa d'acabat d'alta qualitat, sovint en el color RAL-especificat pel client.

Embalatge:Els components estan empaquetats de manera segura amb una protecció especial per a superfícies mecanitzades, quadres elèctrics i peces que sobresurten.



Etapa 8: instal·lació i posada en marxa del lloc (SAT)

Erecció supervisada:La grua es torna a muntar al lloc-per personal format, sovint sota la supervisió de l'enginyer de projecte del fabricant.

Connexions i comprovacions finals:Tots els sistemes es tornen a-connectar i es verifiquen les alineacions.

Prova d'acceptació del lloc (SAT):Es realitza una prova final de rendiment i seguretat a l'entorn operatiu real per garantir la plena funcionalitat i compliment.

Formació d'operadors:S'ofereix una formació integral als operaris i al personal de manteniment del client.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
