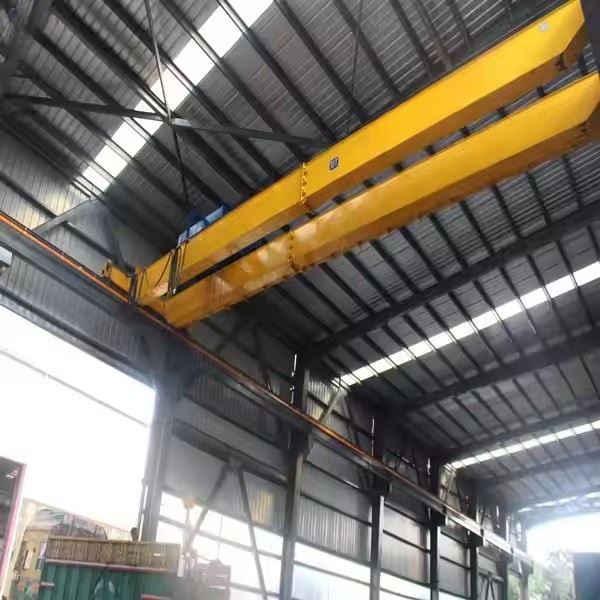

Taller de tipus europeu Grua pont de doble biga

Què és una grua pont de doble viga de taller de tipus europeu?

És un disseny de grua modular i estandarditzat que es va originar a Europa (seguint estàndards com FEM). Es caracteritza per la seva estructura optimitzada, components d'alt-rendiment i característiques de seguretat-integrades, la qual cosa el converteix en una opció excel·lent per a tallers i fàbriques que requereixen elevació fiable i pesada-.

Penseu-hi com el "sedan europeu premium" del món de les grues-elegant, eficient, ple de tecnologia i dissenyat per al rendiment i la comoditat de l'operador.



Avantatges respecte a les grues "tradicionals".

Alçada superior del ganxo:El disseny d'espai-baix al capdavant maximitza l'alçada d'elevació en instal·lacions amb sostres baixos.

Control suau i precís:Els VFD en tots els moviments permeten un control de micro-velocitat i una col·locació puntual de la càrrega, essencial per a les tasques de muntatge de precisió.

Alta fiabilitat i baix manteniment:L'ús de components estandarditzats de primera qualitat i sistemes tancats comporta menys temps d'inactivitat i un servei més fàcil.

Seguretat millorada:Creat amb funcions com limitadors de sobrecàrrega, interruptors de límit, sistemes d'evitació de col·lisions i font d'alimentació segura de sèrie.

Eficiència energètica:Els motors i accionaments moderns consumeixen menys energia que les tecnologies de grues anteriors.

Estètica i neteja:Aquestes grues solen tenir un disseny tancat i elegant amb acabats pintats, contribuint a un entorn de taller més net i professional.



Grua de doble biga de tipus europeu vs. convencional

Característica	Tipus europeu	Doble biga convencional/general
Disseny de bigues	Biga de caixa lleugera i optimitzada	Sovint, estructura de biga o encavallada I-més pesada
Espai de capçalera	Espai lliure baix	Espai superior superior
Control	VFD en tots els movimentsper suavitat	Pot tenir un control escalonat basat en contactor-
Posició del polipast	Entre bigues (-superior)	Pot ser -superior o inferior-
Components	Modular, estandarditzat	Es pot crear-a mida amb diferents marques
Seguretat i neteja	Sistemes tancats, disseny elegant	Aspecte més obert i industrial

Conclusió:La grua pont de doble viga del taller de tipus europeu representa asolució d'enginyeria{0}}de gamma altaper a la indústria moderna. És l'opció preferida per a les empreses que veuen la seva grua com una eina de productivitat crítica i prioritzen la seguretat, la precisió i la fiabilitat a llarg termini-per sobre del cost més baix inicial.



Components bàsics: coixinet, caixa de canvis, motor, bomba

Lloc d'origen: Henan, Xina

Garantia: 1 any

Pes (KG): 2000 kg

Inspecció-de sortida de vídeo: proporcionada

Informe de prova de maquinària: proporcionat

Disseny: Doble biga

Eficàcia: alta eficiència

Velocitat de funcionament: funcionament d'alta velocitat

Estabilitat: funció anti-swing

Color: Opcional

Font d'alimentació: 110V/220V/230V/380V/440V, personalitzat

Envergadura: 7,5-31,5 m

1. Sistema estructural primari (el marc optimitzat)

Bigues de caixa optimitzades:El nucli del disseny. Es tracta de caixes d'acer soldades, normalment amb aperfil trapezoïdal. Aquesta forma proporciona una rigidesa superior, redueix el pes i permet un aspecte net i modern. Les plaques d'acer solen ser granallades-i pintades amb un recobriment epoxi durador.

Carretons d'extrems soldats:Els marcs extrems estan soldats amb placa d'acer (no cargolats) i són ells mateixos estructures de caixes rígides. Les bigues principals es solden directament als carretons finals, creant una unitat "pont" única i molt rígida. Això elimina la fatiga de flexió i cargol que es troba en els dissenys tradicionals.

Pista i carrils:Bigues de pista d'-instal·lació de precisió amb rails d'acer-d'alta resistència. Els camions finals de la grua funcionen sobre aquests amb una alta precisió d'alineació.

2. Sistema d'elevació i desplaçament (el tren motriu d'alt-rendiment)

Unitat de polipast principal:Un polipast de corda de filferro de primera qualitat,-altura per al cap baix, muntat al carro. Les característiques clau inclouen:

Motor de-velocitat dual o de velocitat variable:Per a un posicionament precís de la càrrega.

Sistema de frenada redundant:Un fre de disc electro-magnètic primari i un fre de retenció de càrrega mecànica secundària-.

Tambor de precisió:Tambor mecanitzat amb ranurat per a un enrotllament uniforme de la corda.

Guia de corda:Assegura que la corda de filferro enrotlla correctament al tambor.

Polipast auxiliar:Un polipast més petit i més ràpid muntat al mateix carro, utilitzat per a càrregues més lleugeres per millorar l'eficiència del treball. Comparteix els mateixos-principis de disseny d'alta qualitat que el polipast principal.

Marc del carro:Un bastidor robust que porta els polipastos principals i auxiliars. Funciona sobre rails situats a lasuperiorde les bigues principals.

Unitats de viatge amb carro:Comprèn motors, caixes de canvis i rodes. Sovint són unitats modulars "encastrades-" per facilitar el manteniment.

Unitats de viatge al pont (viatges llargs):El sistema que mou tota la grua per la pista.

Unitats d'accionament modulars:Unitats de conducció autònomes-(motor, caixa de canvis, fre i roda) cargolades als camions finals. Normalment, una unitat motriu per roda (sovint 4 o 8 en total).

Sincronització:Els accionaments es sincronitzen electrònicament a través del sistema de control per evitar el cranc (estorsió) del pont.



3. Sistema d'alimentació i control (The Intelligent Nerves)

Sistema de barres de conductors tancats (barra de bus):Una característica clau europea. En lloc de cables de festons oberts, l'energia es lliura a la grua mitjançant barres de coure o alumini aïllades i tancades allotjades en una carcassa protectora d'acer o plàstic. Els col·lectors de la grua llisquen per aquestes barres. Aquest sistema és més segur, més fiable i requereix menys manteniment.

Unitats de freqüència variable (VFD):Instal·lat perles tres mocions(Gris, Carro, Pont). Els VFD permeten una acceleració i desacceleració suaus i controlades, permetent un posicionament precís de la càrrega i eliminant els moviments bruscos.

Controlador lògic programable (PLC):El "cervell" de la grua. Integra el control de totes les funcions, supervisa els dispositius de seguretat, proporciona informació de diagnòstic i pot connectar-se amb sistemes de fàbrica de-nivell superior.

Interfícies d'operador:

Estació penjant ergonòmica:Una estació de control lleugera i suspesa amb joysticks i botons clarament etiquetats.

Comandament a distància de ràdio:Un transmissor sense fil que permet a l'operador controlar la grua des del terra.

Cabina de l'operador:Una cabina controlada-climàticament-acústica amb vista panoràmica, seients ergonòmics i instrumentació completa.

4. Seguretat i sistemes auxiliars (Les proteccions integrades)

Indicador de moment de càrrega (LMI):Un dispositiu de seguretat crític que controla constantment el pes de la càrrega i evita que la grua es sobrecarregui. Mostra la càrrega en una lectura a la cabina o al penjoll.

Interruptors de límit:

Límit superior/inferior del polipast:Redueix automàticament l'energia als extrems de viatge.

Límits de viatge amb carro i pont:Evita que el carretó i la grua es desplacin-excés.

Sistema anti-colisió:Utilitza sensors (làser, ultrasònics o infrarojos) per detectar obstacles o altres grues a la mateixa pista i automàticament frena o atura la grua per evitar impactes.

Dispositius auxiliars:

Dispositius d'avís:Llums de balises giratòries i sirenes que s'activen quan la grua està en moviment.

Passarel·les i plataformes:Passarel·les-de llargada completa i antilliscants amb-passamans al pont per a una inspecció i un manteniment segurs.

Botons d'aturada d'emergència:Situat al penjoll, a la cabina i en llocs clau de l'estructura de la grua.

Esbós

Tècnica principal





Avantatges de la grua pont de doble viga de taller de tipus europeu

Aquest disseny de grua ofereix avantatges significatius respecte als dissenys tradicionals, centrant-se en el cost total de propietat, el rendiment i la seguretat.

1. Maximització de la productivitat i l'eficiència operativa

Manipulació de precisió:Equipat ambUnitats de freqüència variable (VFD)en tots els moviments (polipast, carro, pont), permetent una acceleració i desacceleració suaus. Això permet una col·locació precisa de la càrrega, essencial per a les tasques de muntatge, i elimina els canvis de càrrega perjudicials.

Operació d'alta-velocitat:Dissenyat per a velocitats d'elevació i desplaçament més ràpides que les grues estàndard, reduint significativament els temps de cicle.

Sistema d'elevació dual:La configuració comuna d'aPolipast principal(per a càrregues pesades) i anPolipast Auxiliar(per a una manipulació més ràpida de càrregues més lleugeres) ofereix una gran flexibilitat operativa i accelera el flux de treball.

Excel·lent ergonomia de l'operador:Les cabines còmodes i climatitzades-i els comandaments a distància de ràdio intuïtius redueixen la fatiga de l'operador i augmenten la productivitat i la seguretat.

2. Disseny tècnic superior i optimització de l'espai

Disseny d'espai lliure baix:El polipast està muntat entre les bigues d'un-carretó superior. Aquesta configuració proporciona elalçada màxima possible del ganxo, que és un avantatge crític en instal·lacions amb sostres baixos, ja que us permet utilitzar tot el volum cúbic del vostre edifici.

Estructura de càrrega-optimitzada:El soldatbiga de caixaEl disseny ofereix la millor relació entre resistència-a-pes. Proporciona una rigidesa superior, minimitzant la deflexió sota càrrega i assegurant la integritat estructural-a llarg termini.

Modularitat i estandardització:Construït amb components modulars pre-dissenyats (com ara perns-en unitats d'accionament). Això simplifica el manteniment, redueix l'inventari de recanvis i escurça els temps de reparació.

3. Seguretat i fiabilitat millorades

Sistemes de seguretat integrats:Característiques comIndicadors de moment de càrrega (LMI), els sistemes anti-col·lisions i els interruptors de límit complets solen ser estàndard, per evitar sobrecàrregues i accidents.

Falla-Frenada segura:Els sistemes de frenada redundants del polipast (fres primaris i secundaris) i els frens fiables en tots els moviments de desplaçament garanteixen un funcionament segur en tot moment.

Lliurament d'energia neta:L'ús d'unsistema de barres conductores tancadesés més segur i més fiable que els cables de festons oberts, reduint el risc de fallades elèctriques i danys al cable.

4. -Valor econòmic a llarg termini i manteniment baix

Cost total de propietat reduït (TCO):Si bé la inversió inicial és més alta, la de la gruaalta fiabilitat, eficiència energètica i facilitat de mantenimentcomportar costos significativament més baixos durant tota la seva vida útil.

Eficiència energètica:Els motors moderns i els VFD optimitzen el consum d'energia, especialment durant les operacions de càrrega parcial-i els cicles d'arrencada i parada controlats.

Durabilitat:Materials d'alta-qualitat, fabricació superior (connexions soldades) i acabats resistents a la corrosió-asseguren una llarga vida útil fins i tot en entorns exigents.



Aplicacions de la grua pont de doble viga de taller de tipus europeu

Aquest tipus de grua és l'equip preferit per a aplicacions industrials exigents on el rendiment, la precisió i la fiabilitat no són-negociables.

1. Fabricació de maquinària i equips pesats

Aplicació:Muntatge de grans excavadores, grues, equips agrícoles i premses industrials.

Per què és ideal:El control de precisió permet la col·locació delicada de components massius com engranatges, carcasses i barres. L'alta capacitat i rigidesa manegen pesos extrems amb seguretat.

2. Indústria de l'automoció

Aplicació:Estampació de línies de premsa, manipulació d'encunys i moviment de xassís i conjunts de vehicles.

Per què és ideal:Els temps de cicle ràpids i el posicionament precís són crucials. El sistema d'elevació-dual és perfecte per manejar eines i components de diferents mides de manera eficient.

3. Sector de generació elèctrica

Aplicació:Manteniment i muntatge de turbines, generadors i grans transformadors en centrals hidràuliques, tèrmiques i nuclears.

Per què és ideal:La capacitat de fer micro-moviments amb components massius i cars és fonamental. La fiabilitat de la grua és primordial en aquestes operacions crítiques d'alt-valor.

4. Indústria aeroespacial

Aplicació:Manipulació i col·locació de components d'aeronaus grans, delicats i{0}}de gran valor, com ara ales, seccions del fuselatge i conjunts de motors.

Per què és ideal:El moviment suau i lliure de vibracions-que proporcionen els VFD evita danys a les estructures sensibles. La precisió es mesura en mil·límetres.

5. Centres de Servei d'Acer i Fabricació de Metall

Aplicació:Manipulació i processament de bobines, plaques i estructurals d'acer pesats.

Per què és ideal:La construcció robusta resisteix un ús constant. El disseny d'espai lliure maximitza l'espai d'emmagatzematge i processament sota la grua.

6. Fabricació de fàbriques de paper i màquines d'impressió

Aplicació:Instal·lació i manteniment dels grans rotlles i maquinària utilitzats en la producció i impressió de paper.

Per què és ideal:Requereix una precisió extrema per evitar fer malbé els rodets de terra-cars i de precisió durant la manipulació.

7. Construcció naval i fabricació pesada

Aplicació:Moure i col·locar plaques d'acer grans,-seccions prefabricades i components d'embarcació.

Per què és ideal:La combinació d'alta capacitat, llargs amplituds i control precís el fa indispensable a les drassanes modernes.



La producció d'aTaller de tipus europeu Grua pont de doble bigaés un procés minuciós que combina tècniques de fabricació avançades amb un rigorós control de qualitat. És molt més estructurat i estandarditzat que la producció de grues tradicionals.

Aquí teniu un desglossament detallat del procediment de producció típic.



Etapa 1: Comanda i aclariment tècnic

Entrada:Especificacions del client (capacitat, amplitud, alçada d'elevació, classe de treball, mode de control).

Procés:L'equip d'enginyeria revisa tots els requisits per garantir que són factibles i s'ajusten als estàndards (FEM, ISO, CMAA). Qualsevol ambigüitat s'aclareix amb el client.

Sortida:Un full d'especificacions tècniques finalitzat i aprovat que serveix com a model de producció.



Etapa 2: Enginyeria i Disseny

Aquesta és una fase crítica on la grua està pràcticament construïda.

Modelatge 3D:Tota la grua està modelada amb programari CAD 3D (per exemple, SolidWorks, AutoCAD Inventor). Això permet:

Comprovacions d'interferències:Assegureu-vos que tots els components encaixen perfectament.

Anàlisi de l'estrès (FEA):L'anàlisi d'elements finits es realitza a les bigues principals i als camions finals per simular les condicions de càrrega, optimitzar l'ús del material i garantir la integritat estructural.

Dibuixos detallats:Es creen dibuixos de producció per a cada peça, dibuixos de muntatge i dibuixos d'arranjament general general.

Esquemes elèctrics:Es dissenyen els dissenys del panell de control, els diagrames de cablejat i els horaris dels cables.



Etapa 3: Adquisició i preparació de material

Adquisició:Les matèries primeres-d'alta qualitat es demanen a proveïdors certificats. Això inclou:

Plaques d'acer:Per a bigues i camions finals (normalment grau S355JR o superior).

Perfils:Seccions d'acer estàndard per a passarel·les i suports.

Components comprats:Polipasts, motors, rodes, coixinets, VFD, PLC, barres conductores i altres components elèctrics de marques reconegudes.

Preparació:Les plaques d'acer es tallen a mida mitjançant màquines de tall per plasma o làser CNC per a una alta precisió. Els sub-components estan preparats per a la soldadura.



Etapa 4: Fabricació i muntatge

4.1 Fabricació de la bigueta principal:

Preparació del panell:Les plaques d'acer tallades es pressionen i es formen en els panells de secció-en forma d'U o de caixa- desitjats.

Soldadura automàtica:La bigueta es munta i es solda mitjançant soldadura per arc submergit (SAW) o altres tècniques de soldadura automàtica. Això garanteix una penetració profunda i soldadures consistents i d'alta-resistencia.

Tirants temporals:Per evitar la distorsió durant la fabricació i la manipulació, es solden tirants temporals.

4.2 Finalitzar la fabricació de camions:

Els marcs finals es fabriquen amb placa d'acer, amb un mecanitzat precís fet a les superfícies de muntatge de les rodes per garantir una alineació perfecta.

4.3 Fabricació del bastidor del carro:

Es construeix el bastidor que portarà els polipasts principals i auxiliars, amb una gran precisió per assegurar l'alineació correcta de les rodes que circulen sobre els rails de les bigues.



Etapa 5: mecanitzat i perforació

Les bigues principals i els camions finals es traslladen a grans centres de mecanitzat CNC.

Les superfícies d'acoblament entre les bigues i els carretons finals estan mecanitzades per garantir un ajust perfecte i pla per a la soldadura.

Tots els forats de connexió per a unitats d'accionament, accessoris de rails i altres components es foren amb precisió per garantir una alineació i intercanviabilitat perfecta dels components.



Etapa 6: Tractament de superfícies i pintura

Granallat abrasiu:Tota l'estructura es granalla-per eliminar l'escala del molí, l'òxid i els contaminants, creant un perfil de superfície perfecte per a l'adhesió de la pintura.

Pintura:S'aplica un sistema de pintura-d'alta qualitat, normalment:

Primer:Una imprimació epoxi per a la resistència a la corrosió.

Capa intermèdia:Un abric de construcció per a la durabilitat.

Capa superior:Una capa superior de poliuretà en el color especificat pel client per a la resistència UV i un acabat professional. Sovint s'aplica en una cabina de pintura-controlada i sense pols.



Etapa 7: Muntatge elèctric i mecànic

Muntatge mecànic:

Les bigues es solden als camions finals per formar l'estructura final i rígida del pont.

El marc del carretó-premuntat està equipat amb les seves rodes, accionaments i els polipasts principals i auxiliars.

Les unitats d'accionament modulars es cargolen als camions finals.

S'instal·len rails a les bigues del carro.

S'instal·len passarel·les, escales i passamans.

Muntatge elèctric:

El sistema de barres conductores tancades s'instal·la al llarg de la pista i el pont de la grua.

Els panells de control amb PLC i VFD es munten en tancaments protegits.

Tots els motors, interruptors de límit, sensors i la cabina de l'operador o l'estació penjant estan cablejats.



Etapa 8:-Proves i inspeccions internes (prova d'acceptació de fàbrica FAT -)

Abans del desmuntatge, la grua completa es munta a la fàbrica i es prova.

Inspecció visual:Comprovació de la mà d'obra, la qualitat de la pintura i el muntatge.

No-Prova de càrrega:Execució de tots els moviments (polipast, carro, pont) per comprovar el bon funcionament, l'alineació i els nivells de soroll.

Prova de càrrega:Conducció aProva de càrrega estàtica del 125%.(la grua s'eleva amb una càrrega de prova un 25% per sobre de la seva capacitat nominal per comprovar la integritat estructural) i unProva de càrrega dinàmica del 110%.(la grua es fa funcionar amb tots els moviments amb una sobrecàrrega del 10% per verificar el rendiment en condicions de treball).

Prova de funcionalitat:Verificar que tots els dispositius de seguretat (interruptors de límit, frens, LMI, parada d'emergència) funcionin correctament.



Etapa 9: Desmuntatge, embalatge i enviament

Després de superar totes les proves, la grua es desmunta acuradament en seccions lògiques per al seu transport (per exemple, dues bigues principals, dos camions finals, unitat de carro, quadres elèctrics).

Els components s'embalen i s'embalen professionalment per evitar danys durant l'enviament.

Tota la documentació (informes de proves, certificats, manuals, dibuixos) està preparada per al client.



Etapa 10: instal·lació i posada en servei del lloc (per part de tècnics certificats)

Els components es transporten al lloc del client.

Tècnics certificats tornen a muntar la grua a la pista preparada.

Es fan les connexions i els ajustos finals.

Una finalProva d'acceptació del lloc (SAT)es realitza per garantir que la grua funcioni perfectament en el seu entorn final abans de ser lliurada al client.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% . 32 s'han posat en funcionament les línies de soldadura, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
