Nous tipus de grues

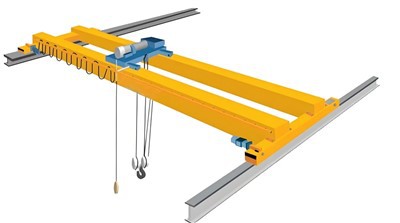

Una grua pòrtic de doble biga és una solució avançada de manipulació de materials dissenyada per a aplicacions industrials pesades. Amb el seu disseny robust i gran capacitat de càrrega, aquesta grua s'utilitza habitualment en patis oberts, magatzems, tallers i ports.

Equipat amb dues bigues, que ofereix una major resistència i estabilitat. Adequat per manejar càrregues més pesades i llums més amples en comparació amb els models de bigues individuals. Ideal per aixecar càrregues pesades que van des de les 5 tones fins a més de 500 tones. El disseny garanteix operacions d'elevació segures i eficients.

Adaptat per adaptar-se a requisits operatius específics. Amplis camps i alçades d'elevació disponibles per a diverses indústries. Es pot equipar amb polipasts elèctrics de cable, polipastos de cadena o cabrestants, segons l'aplicació. Sistemes anti-col·lisió, limitadors de sobrecàrrega, botons d'aturada d'emergència i El diagnòstic d'avaries garanteix un funcionament segur. Fabricat amb acer d'alta resistència, resistent al desgast. Apte per a entorns durs, inclosos temperatures extremes, pols i humitat.

4) Controlat mitjançant una cabina, comandament a distància o penjant, que ofereix un funcionament flexible i fàcil d'utilitzar. El control de moviment suau garanteix un posicionament precís. Les tecnologies de motor modernes i els sistemes intel·ligents d'estalvi d'energia redueixen els costos operatius.

Garantia: 1 any

Pes (KG): 2000 kg

Vídeo d'inspecció de sortida: proporcionat

Informe de prova de maquinària: proporcionat

Nom del producte: grua de doble viga

Color: Opcional

Eficàcia: alta eficiència

Capacitat:1-20t

Tipus: Doble biga

Velocitat de funcionament: funcionament d'alta velocitat

Estabilitat: funció anti-swing

MOQ: 1 conjunt

Mecanisme d'elevació: polipast elèctric

Obligació laboral: A3-A4





1.Feix principal

Funcions de la biga principal

1) Suport de càrrega:

Porta el pes de la càrrega que s'aixeca així com el pes del carro i del polipast.

Distribueix la càrrega uniformement a les potes de suport o als camions finals.

2) Guia per al moviment:

Actua com a camí per al carretó o polipast per viatjar al llarg de la llum de la grua.

Proporciona una base llisa i estable per a tasques d'aixecament i posicionament.

3) Connexió a estructures de suport:

Enllaços amb les potes de la grua o els camions finals per formar un sistema unificat i estable.

4) Millora de la precisió operativa:

Manté l'estabilitat durant l'aixecament i el moviment, assegurant el posicionament precís de les càrregues.

Sistema d'elevació

Característiques principals del sistema d'elevació

1) Alta capacitat de càrrega

El sistema d'elevació està dissenyat per manejar una àmplia gamma de càrregues, des de diverses tones fins a centenars de tones, depenent de les especificacions de la grua.

Està dissenyat per distribuir la càrrega de manera uniforme per evitar l'estrès estructural i mantenir l'estabilitat.

2) Funcionament suau i precís

El sistema d'elevació està dissenyat per garantir l'elevació i la baixada suaus de la càrrega amb un control fi.

Els accionaments de velocitat variable permeten una acceleració i desacceleració suaus, reduint el desgast dels components i millorant la seguretat.

3) Característiques de seguretat

Protecció contra sobrecàrregues: evita que el polipast aixequi càrregues més enllà de la seva capacitat nominal.

Interruptors de límit: eviteu que el polipast s'aixequi o baixi més enllà dels límits segurs.

Mecanisme d'aturada d'emergència: proporciona un sistema de seguretat per aturar immediatament la grua en cas de situacions d'emergència.

4) Eficiència energètica

Els polispasts i motors elèctrics moderns estan dissenyats per a l'eficiència energètica, reduint els costos operatius alhora que mantenen una potent capacitat d'elevació.

Molts sistemes inclouen frenada regenerativa per recuperar energia durant la desacceleració.

5) Durabilitat i longevitat

Fabricats amb materials d'alta resistència com l'acer i l'alumini, els components d'elevació estan dissenyats per suportar un funcionament continu i condicions dures (com altes temperatures, pols i humitat).



3.Ficarruatge

Funcions del carro final

1) Suport per al funcionament de la grua

La funció principal del carro final és donar suport al sistema de bigues principal de la grua, assegurant que la grua sigui estable durant el seu funcionament.

Ajuda a mantenir el nivell del sistema de grua mentre transporta càrregues pesades i assegura que la grua es mogui sense problemes al llarg del seu abast.

2) Facilita el moviment de la grua

El carro final permet que la grua es desplaci al llarg de la seva pista o sistema de ferrocarril, permetent el moviment horitzontal. Això permet que el sistema de polipast i carretó col·loqui la càrrega amb precisió.

3) Distribueix la càrrega uniformement

Els carros extrems tenen un paper vital en la distribució uniforme del pes de la grua i de la càrrega que s'aixeca. Això garanteix que tot el sistema es mantingui equilibrat i segur durant el funcionament.

4) Estabilitat i seguretat

El carro final assegura l'estabilitat de la grua quan està en moviment i quan està aixecant una càrrega. Els carros d'extrem que funcionen correctament eviten el balanceig, la inclinació o els desplaçaments sobtats que podrien provocar accidents o danys.

4.Mecanisme de desplaçament de la grua

Tipus de mecanismes de desplaçament de grua

1) Mecanisme de viatge motoritzat

La majoria de les grues pòrtic de bigues dobles utilitzen carros finals motoritzats per impulsar el moviment horitzontal de la grua. Aquests sistemes motoritzats proporcionen més control i eficiència, especialment per a grues amb càrregues més grans.

2) Mecanisme de desplaçament no motoritzat

Les grues més petites i lleugeres poden tenir mecanismes de desplaçament manuals o no motoritzats on la grua es mou manualment o amb un cabrestant. Aquest sistema és més comú en operacions a petita escala on els requisits de càrrega són menys exigents.

3) Sistemes alimentats i no alimentats combinats

En alguns dissenys, el mecanisme de desplaçament de la grua pot incloure carros finals motoritzats per al moviment horitzontal juntament amb sistemes d'elevació i carretó manuals o semiautomatitzats. Això combina la flexibilitat manual amb la potència de l'accionament motoritzat per al moviment.

5.Mecanisme de desplaçament del carro

1) L'operador ordena que els motors de viatge girin, iniciant el moviment de les rodes al llarg dels rails. A mesura que el motor gira les rodes, el carro es mou horitzontalment al llarg de la biga.

2) La caixa de canvis garanteix que la velocitat i el parell del motor es transmetin eficaçment a les rodes, permetent que el carretó viatgi a la velocitat desitjada. El sistema de control garanteix que el moviment sigui suau i precís, i qualsevol ajust es fa en funció de la càrrega o requisits operatius. Els frens mantenen el carro en el seu lloc quan arriba a la ubicació desitjada.

3) El mecanisme de desplaçament del carretó en una grua pòrtic de doble biga garanteix el moviment horitzontal precís i eficient del carretó elevador al llarg de l'estructura de la grua. Aquest sistema permet a la grua posicionar les càrregues amb precisió i és vital per a tasques com la manipulació de contenidors, les operacions portuàries i les aplicacions d'elevació industrial.

6.Roda de la grua

Tipus de rodes de grua

1) Rodes sòlides:

Aquestes rodes estan fetes d'un bloc sòlid d'acer i s'utilitzen habitualment en aplicacions resistents, com ara grues pòrtic. Les rodes sòlides són duradores i poden suportar tensions elevades, la qual cosa les fa aptes per a grues que manegen càrregues grans i pesades.

2) Rodes buides:

En alguns casos, s'utilitzen rodes buides, on l'interior està buit per reduir el pes sense sacrificar la resistència. Aquestes rodes són més lleugeres però encara poden suportar càrregues pesades.

3) Rodes amb brides:

Les rodes amb brides s'utilitzen normalment a les grues per garantir l'alineació adequada amb els rails. La brida al costat de la roda ajuda a guiar la roda al llarg de la via, evitant el descarrilament.

4) Rodes recobertes de poliuretà:

Algunes grues, especialment les que s'utilitzen en interiors o en entorns on la reducció del soroll és important, utilitzen rodes recobertes de poliuretà. Aquestes rodes redueixen el soroll i proporcionen un recorregut més suau, especialment en superfícies més llises o delicades.

7. Ganxo de grua

Manteniment i Inspecció

El manteniment i la inspecció regulars són fonamentals per garantir la fiabilitat i la seguretat del ganxo:

1) Inspeccions visuals:

Comproveu si hi ha esquerdes, deformacions, desgast excessiu o danys al pestell de seguretat.

2) Prova de càrrega:

Proveu periòdicament el ganxo sota una càrrega de prova (normalment 1,25 vegades el SWL) per assegurar-vos que pot gestionar la seva capacitat nominal.

3) Lubricació:

Assegureu-vos que els coixinets giratoris estiguin lubricats correctament per permetre una rotació suau.

4) Criteris de substitució:

Substituïu el ganxo si mostra signes de desgast, deformació o si l'obertura de la gola augmenta més enllà dels límits acceptables.

5) Certificació:

Mantingueu el ganxo certificat i compleixi els estàndards de seguretat com ara FEM, DIN o ISO.

Motor

Components del motor

1) Rotor i estator:

L'estator és la part estacionària del motor que genera un camp magnètic.

El rotor és el component giratori que converteix l'energia elèctrica en moviment mecànic.

2) Sistema de refrigeració:

Els motors estan equipats amb ventiladors o aletes de refrigeració per dissipar la calor i evitar el sobreescalfament durant les operacions prolongades.

3) Integració de la caixa de canvis:

Els motors solen combinar-se amb caixes de canvis per reduir la velocitat i augmentar el parell, especialment per a les operacions d'elevació i desplaçament de la grua.

4) Sistema de control:

El funcionament del motor es gestiona mitjançant un panell de control, que permet a l'operador ajustar la velocitat, la direcció i la frenada.

.

Sistema d'alarma de so i llum i interruptor de límit

1) Funcions del sistema d'alarma de so i llum

Alertes operatives:

Senyals quan la grua s'aixeca, baixa o es mou pels rails.

Prevenció de col·lisions:

Avisa el personal de la presència de la grua per evitar xocs o accidents.

Situacions d'emergència:

S'activa durant emergències, com ara fallades mecàniques, condicions de sobrecàrrega o interrupcions d'alimentació.

Compliment de seguretat en el lloc de treball:

Compleix amb les normes i normes de seguretat necessàries per al funcionament de la grua industrial.

2) Funcions de l'interruptor de límit

Prevé el sobredesplaçament:

Impedeix que el polipast, el carro o la grua superin el seu rang màxim de moviment.

Protegeix l'equip:

Evita danys a la grua i als seus components assegurant que les operacions es mantenen dins dels límits de seguretat.

Millora la seguretat:

Redueix el risc d'accidents causats per sobrecàrrega, sobrecàrrega o xocs.

Millora la precisió:

Assegura un posicionament precís de les càrregues i un moviment controlat durant el funcionament.

10.Dispositius de seguretat

1. Dispositiu de protecció contra sobrecàrregues: evita que la grua aixequi càrregues que superin la seva capacitat nominal.

2. Interruptors de límit

Tipus i funcions: evita sobrecarregaments, col·lisions i errors operatius.

3. Sistema d'aturada d'emergència: Permet als operadors aturar immediatament totes les operacions de la grua en cas d'emergència.

4. Dispositius anticolisió: evita col·lisions entre diverses grues que operen a la mateixa pista o entre una grua i estructures fixes.

5. Pinça de rail i frens de tempesta: la pinça de rail fixa la grua als rails quan no s'utilitza, evitant el moviment a causa de forces externes com el vent. Els frens de tempesta s'accionen automàticament en condicions de fort vent per estabilitzar la grua.

6. Sistema d'amortiment: Absorbeix l'energia d'impacte quan la grua o el carro arriba al final del seu recorregut.

11.Mode de control

1. Control penjant

Descripció:

Unitat de control per cable connectada a la grua mitjançant un sistema de cable o festó. L'operador camina juntament amb la grua mentre subjecta el penjoll per accionar-la.

2. Comandament a distància

Descripció:

Un sistema de control sense fil que utilitza senyals de ràdio per comunicar-se entre el comandament a distància i la grua. Permet a l'operador controlar la grua des d'una distància segura.

3. Control de cabina

Descripció:

L'operador controla la grua des d'una cabina tancada muntada a l'estructura de la grua. La cabina ofereix una visió panoràmica de l'àrea de treball per a operacions precises.

4. Control lògic programable (PLC) o control automatitzat

Descripció:

Un sistema de control totalment o parcialment automatitzat on les operacions de la grua estan preprogramades i gestionades per un sistema PLC. L'operador pot establir paràmetres com l'alçada d'elevació, la velocitat o la distància de recorregut, i la grua executa les tasques automàticament.

12.Dibuix

Tècnica principal





1. Indústria de la construcció

Aplicació:

S'utilitza per aixecar i moure materials pesants com bigues d'acer, blocs de formigó i equips de construcció. Ajuda a muntar components estructurals grans per a ponts, edificis i altres projectes d'infraestructura.

2. Indústria de l'acer i del metall

Aplicació:

Manipula bobines, làmines, canonades i palanxes d'acer pesats a les fàbriques d'acer i plantes de processament. Mou contenidors o forns de metall fos a les foneries.

3. Construcció naval i indústria marítima

Aplicació:

Aixeca i col·loca components del vaixell com seccions de casc, motors i maquinària gran durant el muntatge. Manipula contenidors, ancoratges i altres càrregues pesades als ports i drassanes.

4. Transport i Logística

Aplicació:

S'utilitza en patis de contenidors per carregar, descarregar i apilar contenidors d'enviament. Mou mercaderies i equips en grans magatzems i centres logístics.

5. Indústria Manufacturera

Aplicació:

Aixeca i mou grans peces de maquinària, motlles i components de producció a les fàbriques. Facilita el muntatge d'equips pesats a les plantes de fabricació.





1. Indústria de la construcció

Aplicació:

S'utilitza per aixecar i moure materials pesants com bigues d'acer, blocs de formigó i equips de construcció. Ajuda a muntar components estructurals grans per a ponts, edificis i altres projectes d'infraestructura.

2. Indústria de l'acer i del metall

Aplicació:

Manipula bobines, làmines, canonades i palanxes d'acer pesats a les fàbriques d'acer i plantes de processament. Mou contenidors o forns de metall fos a les foneries.

3. Construcció naval i indústria marítima

Aplicació:

Aixeca i col·loca components del vaixell com seccions de casc, motors i maquinària gran durant el muntatge. Manipula contenidors, ancoratges i altres càrregues pesades als ports i drassanes.

4. Transport i Logística

Aplicació:

S'utilitza en patis de contenidors per carregar, descarregar i apilar contenidors d'enviament. Mou mercaderies i equips en grans magatzems i centres logístics.

5. Indústria Manufacturera

Aplicació:

Aixeca i mou grans peces de maquinària, motlles i components de producció a les fàbriques. Facilita el muntatge d'equips pesats a les plantes de fabricació.

6. Centrals elèctriques

Aplicació:

Aixeca i instal·la turbines, generadors i altra maquinària pesada en centrals elèctriques. Ajuda en el manteniment d'equips en centrals tèrmiques, hidràuliques i nuclears.





1. Anàlisi i disseny de requisits

Recolliu els requisits del client, com ara la capacitat d'elevació, l'envergadura, l'alçada d'elevació, l'entorn de treball i les característiques especials. Realitzeu un estudi de viabilitat i una anàlisi del lloc per determinar les especificacions de la grua. Utilitzeu programari avançat (per exemple, AutoCAD, SolidWorks) per crear dissenys i dibuixos detallats. .

2. Adquisició de material

Obteniu materials d'alta qualitat, com ara acer estructural, components elèctrics, motors, caixes de canvis i rodes. Procureu components estàndard com ara ganxos, cables i dispositius de seguretat de proveïdors certificats.

3. Tall i processament d'acer

Talleu les plaques i les bigues d'acer a les mides necessàries mitjançant mètodes de tall avançats, com ara el tall per plasma CNC o el tall per làser. Realitzeu el plegat, la perforació i la conformació segons les especificacions de disseny.

4. Soldadura i Muntatge de Bigues

Soldar plaques i seccions d'acer per formar les bigues principals, les bigues d'extrem i les estructures de suport de la grua. Utilitzeu màquines de soldadura automàtiques d'alta precisió per a soldadures consistents i fortes. Muntar les seccions de bigues amb reforços i reforços.

5. Mecanitzat i fabricació de components

Mecanitzar components clau com rodes, eixos, caixes de canvis i acoblaments per a una gran precisió. Fabriqueu el carro, inclòs el mecanisme d'elevació i el conjunt del bloc de càrrega.

6. Tractament superficial

Realitzeu un granallat de sorra o granallat per eliminar l'òxid, l'escala i els contaminants de les superfícies d'acer. Aplicar recobriments i capes de pintura anticorrosió, assegurant la durabilitat i la resistència a la intempèrie.

7. Muntatge del sistema elèctric

Muntar components elèctrics, com ara motors, controladors, variadors de freqüència (VFD) i interruptors de límit. Instal·leu sistemes d'alimentació, cablejat i dispositius de seguretat (p. ex., protecció contra sobrecàrregues, alarmes).

8. Assemblea Final

Munteu els components principals, incloses les bigues dobles, els carros d'extrem, el carro i el polipast. Munteu les rodes, les pinces de rail, els amortidors i altres accessoris. Instal·leu la cabina, el control penjant o el sistema de control remot segons els requisits del client.

9. Proves i inspecció

Realitzeu proves de càrrega estàtica (capacitat nominal 1,25x) i proves de càrrega dinàmica (capacitat nominal 1,1x) segons els estàndards. Proveu tots els moviments, inclosos l'aixecament, la baixada, el moviment del carro i el recorregut de la grua. Comproveu els dispositius de seguretat, els interruptors de límit i la parada d'emergència. sistemes.

10. Embalatge i lliurament

Desmunteu la grua en components transportables si cal. Utilitzeu materials d'embalatge protectors per evitar danys durant el trànsit.

Organitzar el transport i la logística fins al lloc d'instal·lació.
