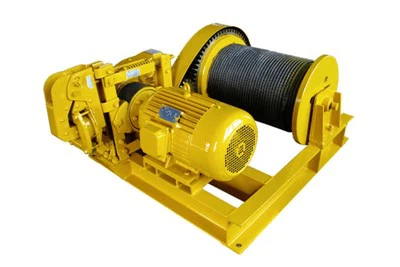

Winch motoritzat

Un cabrestant motoritzat és un dispositiu mecànic utilitzat per aixecar, tirar o baixar càrregues pesades mitjançant potència motoritzada. Normalment està dissenyat amb un motor elèctric o hidràulic que condueix el tambor del cabrestant, acabant o desenrotllant un cable o una corda per moure objectes. Els cabrestres motoritzats s’utilitzen àmpliament en aplicacions de construcció, marina, automoció i industrials a causa de la seva eficiència, força i capacitat per realitzar tasques pesades.

1) Característiques clau:

• Font d’energia: pot ser elèctric, hidràulic o pneumàtic, proporcionant diversos nivells de potència i velocitat segons l’aplicació.
• Capacitat de càrrega: els cabrestres motoritzats estan disponibles en diferents capacitats, capaços de manejar càrregues que van des de petites fins a diverses tones.
• Sistema de control: es pot fer funcionar manualment amb un comandament a distància o automàticament, oferint flexibilitat en l’ús.
• Durabilitat: Dissenyat per suportar ambients durs com els entorns exteriors, marins o de construcció, amb materials com acer o alumini per al tambor i el marc.
• Característiques de seguretat: sovint inclou funcions com la protecció de sobrecàrrega, les parades d’emergència i els sistemes de fre automàtics per garantir un funcionament segur durant les tasques d’elevació o tirada.

Capacitat: 1-1200 tona

Longitud de la corda: 6-2500 m

Alçada d’elevació: personalitzat segons les condicions del lloc dels clients

Tensió ràbia: 220V ~ 690V, 50-60 Hz, 3ph AC

Classe de protecció: IP54 IP55

Mode de control de la grua: Pendantcontrol \/ control remot \/ control de la cabina

1. Conjunt sencer components del Winch

Un sistema de cabrestant motoritzat es compon de diversos components clau que treballen junts per proporcionar un aixecament, tiratge o baixada eficient de càrregues. A continuació, es mostra un desglossament de tot el conjunt de components de Winch:

1) Motor
Motor elèctric: potencia el cabrestant. Pot ser AC o DC segons l’aplicació.
Motor hidràulic: per als cabrestres que s’alimenten hidràulicament, normalment s’utilitzen en aplicacions pesades.
2) tambor
La bobina o el cilindre al voltant de la qual la línia del cabrestant (corda, cable o cadena) està ferida. El tambor és el nucli de l’elevació o el mecanisme de tir del Winch.
3) línia de cabrestant (corda, cable o cadena)
Corda de fil: fort i durador, utilitzat habitualment en els cabrestres industrials i de gran pes.
Corda sintètica: més lleugera i segura de manejar que la corda de filferro, sovint utilitzada en els cabrestres recreatius.
Cadena: usada en aplicacions específiques que requereixen una gran resistència.
4) Sistema de fre
Evita que el tambor del cabrestant es desenrotlli sota la càrrega quan el motor del cabrestant no es comprometi. Assegura la seguretat mantenint la càrrega al seu lloc.
5) Caixa de canvis (transmissió)
Converteix la sortida d’alta velocitat del motor en un moviment més lent i potent, augmentant l’avantatge mecànic per aixecar o tirar càrregues més pesades.
6) Mecanisme de control
Control remot sense fils: permet a l'operador controlar el cabrestant des de la distància.
Remot de cable: un dispositiu connectat per cable per controlar el funcionament del cabrestant.
Control manual: en alguns casos, s’utilitza una palanca o un dial manual per controlar l’operació del cabrestant.
7) Marc de muntatge (base)
El marc que manté tot el sistema de cabrestant al seu lloc. Això podria formar part d’un vehicle, un vaixell o una estructura estacionària, segons l’ús del cabrestant.
8) Fairlead
Un mecanisme de guia per a la línia del cabrestant, normalment un sistema metàl·lic o de corrons, que ajuda a garantir un bon moviment de la línia cap al tambor sense causar fricció ni enredament.
9) Mecanisme de l'embragatge o de la lliure espola
Permet que el tambor del cabrestant gira lliurement sense que el motor estigui compromès, cosa que és útil per treure la línia manualment o configurar el cabrestant per a una nova càrrega.
10) Components elèctrics
Bateria: alimenta el motor, sobretot en els cabrestres muntats en vehicles.
Interruptors i fusibles: protegiu el sistema elèctric i permeti un funcionament adequat del motor del cabrestant.
Solenoide: controla el flux actual al motor en alguns sistemes de cabells, especialment per als cabrestres elèctrics.
11) Eixó
Una part mecànica que transmet energia des del motor fins a la caixa de canvis o directament al tambor del cabrestant en alguns dissenys.
12) Indicador de càrrega\/pes (opcional)
Alguns sistemes de Winch tenen sensors integrats per mesurar la càrrega que s’està tirant o aixecant, proporcionant dades en temps real sobre el rendiment i la seguretat del Winch.
13) habitatge protector
Cobreix i protegeix el motor, la caixa de canvis i altres components sensibles de la pols, l’aigua i altres factors ambientals.

2. Limiteu el dispositiu de seguretat del commutador

Un dispositiu de seguretat de commutador límit en un cabrestant motoritzat és un component de seguretat crític dissenyat per evitar un recorregut excessiu o danys al mecanisme del cabrestant i la càrrega que s’aixeca. L’interruptor límit funciona detectant automàticament quan el cabrestant ha arribat al límit màxim o mínim de viatge i aturant el motor per evitar la sobrecàrrega o la fallada mecànica.

A continuació, es mostra com funciona el dispositiu de seguretat del canvi de límit en un cabrestant motoritzat:

• Protecció de excés de viatge: el commutador límit està configurat per activar-se quan el tambor del cabrestant arriba a la seva posició totalment estesa o retractada. Una vegada que el tambor arribi a aquestes posicions, l’interruptor talla la potència al motor, evitant un moviment posterior.
• Evita la sobrecàrrega: el commutador també ajuda a protegir el cabrestant de no ser carregat garantint que el motor s’atura quan arribi al final del seu rang funcional.
• Tipus de commutadors de límit:
• Interruptor de límit mecànic: un mecanisme físic que desencadena quan el tambor del cabrestant o el dispositiu d’elevació arriba a un punt específic.
• Interruptor de límit elèctric: un sensor que detecta la posició del cabrestant i envia un senyal al sistema de control per aturar el motor quan s’arriba al límit.
• Ajustabilitat: alguns interruptors de límit es poden ajustar per canviar el punt d’aturada, oferint flexibilitat en funció de l’ús previst del Winch.
• Seguretat millorada: l’interruptor de límit pot evitar situacions perilloses com ara danys als cables del cabrestant, la corda o la càrrega que s’aixeca. També ajuda a evitar possibles fracassos mecànics assegurant que el cabrestant no funciona més enllà del seu rang dissenyat.

En resum, un dispositiu de seguretat de commutació límit en un cabrestant motoritzat és crucial tant per a l'eficiència com per a la seguretat operativa, garantint que el cabrestant funcioni dins dels seus límits mecànics.

3. Dispositiu de seguretat

Els cabrestres motoritzats s’utilitzen sovint en diverses indústries, com ara la construcció, la marina i l’automoció. Per garantir la seguretat durant el funcionament d’un cabrestant motoritzat, s’inclouen habitualment diversos dispositius i funcions de seguretat:

1) Protecció de sobrecàrrega:

Aquest dispositiu de seguretat redueix automàticament l'energia al cabrestant quan detecta que la càrrega està fora de la seva capacitat nominal. D’aquesta manera s’evita que el motor s’escalfi o danyi el mecanisme del cabrestant.
2) Fre automàtic:

Un sistema de frenada automàtica es compromet quan el cabrestant no està en funcionament per evitar que la càrrega caigui. Això és essencial a l’hora de baixar una càrrega i ajuda a mantenir el control sobre la càrrega.
3) Limitar el commutador:

Aquesta característica de seguretat impedeix que el cable del Winch es pugui sobrepassar, cosa que podria provocar danys o fallades. Assegura que el cabrestant s’atura quan el cable s’amplia o es retreu completament.
4) Stop d'emergència:

Un botó d’aturada d’emergència fàcilment accessible permet als operadors tancar ràpidament el cabrestant en cas d’emergència, evitant accidents i danys.
5) Sistema de control de càrrega:

Alguns cabrestres avançats inclouen un sistema de control de càrrega que proporciona informació en temps real sobre el pes que s’aixeca. Això ajuda als operadors a evitar la sobrecàrrega del cabrestant.
6) Passat de seguretat al ganxo:

Molts cabrestres tenen ganxos amb un pany de seguretat per evitar que la càrrega es desprengui accidentalment durant l'operació.
7) Característiques resistents a la intempèrie i a la pols:

Molts cabrestres motoritzats estan dissenyats amb tancaments resistents a la intempèrie i a prova de pols per protegir el motor i l'electrònica d'elements externs, garantint la fiabilitat i la seguretat a llarg termini.
8) Monitorització de la tensió del cable:

Alguns cabrestres estan equipats amb un sistema per controlar la tensió del cable, assegurant que el cable es manté a la tensió adequada i evita qualsevol descens que pugui causar danys.
9) Substitució manual:

Una opció de substitució manual permet a l'operador controlar manualment el cabrestant en cas de fallada o mal funcionament.
Aquests dispositius de seguretat treballen junts per assegurar un funcionament segur, prevenir danys als equips i reduir el risc d’accidents.

4. Esbós

Els cabrestres motoritzats ofereixen diversos avantatges en comparació amb els cabrestres manuals:

Eficiència: els cabrestres motoritzats són molt més ràpids que els manuals, permetent que les tasques més ràpides de tirada o aixecament. Això augmenta la productivitat i estalvia temps.

Facilitat d’ús: amb un cabrestant motoritzat, els operadors no necessiten manejar manualment ni exercir un esforç físic per operar el cabrestant, facilitant el maneig de càrregues pesades, especialment en situacions exigents.

Potència consistent: els cabrestres motoritzats proporcionen una potència consistent i fiable, cosa que els fa ideals per manejar càrregues més pesades que serien difícils amb un cabrestant manual.

Capacitat de càrrega augmentada: els cabrestres motoritzats poden gestionar càrregues més pesades en comparació amb els cabrestres manuals, ja que estan alimentats per motors capaços de produir més força.

Seguretat: com que cal un esforç físic menys, hi ha un risc reduït de lesions o tensió de l’operador. Molts cabrestres motoritzats també inclouen funcions de seguretat integrades, com ara els frens automàtics.

Funcionament de control remot: Molts cabrestres motoritzats es poden fer funcionar de forma remota, proporcionant més flexibilitat i comoditat, especialment en zones perilloses o de difícil accés.

Versatilitat: els cabrestres motoritzats tenen diverses mides i configuracions, cosa que els fa adequats per a una àmplia gamma d'aplicacions, com ara remolc, aixecament i transport en indústries com la construcció, la marina i la carretera.

Durabilitat: Molts cabrestres motoritzats estan construïts per a condicions difícils i poden durar més que els cabrestres manuals amb un manteniment adequat.

Aquests avantatges fan que els cabrestres motoritzats siguin una opció preferida per a tasques de gran i alta demanda.

Els cabrestres motoritzats són eines versàtils utilitzades en moltes indústries i aplicacions per la seva capacitat per tirar, aixecar o situar càrregues pesades amb facilitat. A continuació, es mostren algunes aplicacions habituals de cabrestres motoritzats:

1. Construcció
Aixecant materials pesats com bigues d’acer, blocs de formigó i altres subministraments de construcció.
Equipament de muntatge a zones de treball elevades, com ara bastides o terrats.
La maquinària i els elements estructurals en moviment.
2. Marí
Llançament i recuperació de vaixells de tràilers o molls.
Ancorant grans vaixells.
Manejar la càrrega a vaixells i plataformes fora del mar.
3. Tot terreny i automoció
Recuperació de vehicles en situacions tot terreny (per exemple, treure un vehicle enganxat fora de fang o neu).
Remolcar i carregar vehicles als remolcs.
Assistència amb una difícil navegació per terreny.
4. Mineria i petroli i gas
Moviment d’equips i materials dins i fora de les mines.
Assistència a les instal·lacions de canonades.
Manejar components de perforació i altres maquinària pesada.
5. Industrial
Carregant i descàrrega de càrrega als magatzems.
Posicionar maquinària pesada per al manteniment o instal·lació.
Aplicacions automatitzades de la línia de producció, on es necessita tensió o tensió.
6. Forestry i Agricultura
Arrossegament de troncs i arbres caiguts en les operacions forestals.
Moviment d'equips de granja o de compensació de terres.
Sistemes de reg de muntatge o eines de granja pesades.
7. Entreteniment \/ esdeveniments
Rigging per a produccions i concerts escènics.
Desplaçament de les plataformes d’il·luminació pesada, paisatges o altres elements escènics.
8. Militar
Recuperació de vehicles militars.
Configuració d’equips de camp pesats i estructures temporals.
9. Rescat i emergència
Operacions de recuperació en zones de desastres.
Recuperació de vehicles i respostes de deixalles durant les emergències.
Rescat de gran angle per aixecar o baixar persones o equips.

Procediment de producció del cabrestant motoritzat
1. Disseny i enginyeria
Reviseu les especificacions tècniques i els requisits del client.
Disseny complet mecànic i elèctric (dibuixos CAD, diagrames de circuits).
Realitzeu càlculs estructurals i de seguretat (per exemple, capacitat de càrrega, anàlisi de tensió).
Finalitzeu la factura de materials (BOM) i la planificació de la producció.
2. Adquisició de materials
Font Matèries primeres com:
Plaques d’acer, eixos, tambors i marcs.
Motor elèctric i caixa de canvis.
Corda de fil o corda sintètica.
Components elèctrics (panell de control, interruptors, limitadors).
Inspeccioneu la qualitat i la conformitat dels materials entrants.
3. Fabricació de components mecànics
Tall: CNC o tall manual de plaques, tubs i barres d'acer.
Mecanatge: Lathe, fresat, perforació i operacions de mòlta per a components precisos (tambors, eixos, carcassa de coixinets).
Soldadura: marc de soldadura, base, estructures de suport de tambor seguint WPS (Especificació del procediment de soldadura).
Tractament superficial: explosió de tir, primament i pintura per a la resistència a la corrosió.
4. Procés de muntatge
Muntatge mecànic:
Muntar el tambor de cabrestant sobre els coixinets i l’eix.
Instal·leu la caixa de canvis i alineeu -vos amb l’eix de tambor.
Munteu el motor elèctric amb caixa de canvis.
Fixeu el marc base i muneu tots els components mecànics.
Assemblea elèctrica:
Instal·leu el quadre de control elèctric.
Motor elèctric de filferro per controlar el panell i els interruptors de seguretat.
Connecteu els interruptors de límit, la parada d’emergència i altres dispositius de control.
Assegureu -vos que tots els fixadors siguin atorgats segons les especificacions.
5. Control i inspecció de qualitat
Inspecció dimensional de parts fabricades.
Inspecció de soldadura (visual, NDT si es requereix).
Alineació i inspecció de tambor i eix.
Proves de continuïtat elèctrica i resistència a l’aïllament.
Verifiqueu la conformitat als estàndards de disseny i seguretat (ISO, CE, etc.).
6. Prova
Prova sense càrrega: verifiqueu la rotació del motor, el sistema de frenada, els interruptors de límit i els controls.
Prova de càrrega: realitzeu proves de càrrega estàtica i dinàmica segons la capacitat nominal (per exemple, 1.25x o 1.5x de càrrega).
Prova funcional: simuleu les operacions normals (aixecament, baixada, funció d’aturada d’emergència).
7. Acabat
Apliqueu pintura o recobriment final segons els estàndards del client o de la indústria.
Instal·leu la placa nom amb especificacions (model, capacitat, número de sèrie).
Lubricar parts mòbils (coixinets, engranatges, corda de fil).
Netegeu i prepareu el producte per a la despatx.
8. Embalatge i lliurament
Embalatge de forma segura i accessoris (per exemple, control remot, manual d’instruccions).
Prepareu-vos per a l'enviament, incloses les mesures anticorrosió si es requereix.
9. Documentació
Prepareu i proporcioneu:
Informes d’inspecció de qualitat.
Certificats de prova.
Manual de funcionament i manteniment.
Certificats de garantia i compliment.

L’empresa ha instal·lat una plataforma de gestió d’equips intel·ligent i ha instal·lat 310 conjunts (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de xarxa d’equips arribarà al 95%. S'han utilitzat 32 línies de soldadura, es preveu que s'instal·lin 50 i s'ha assolit la taxa d'automatització de tota la línia de productes.
