Grues pòrtic Mg muntades en ferrocarril

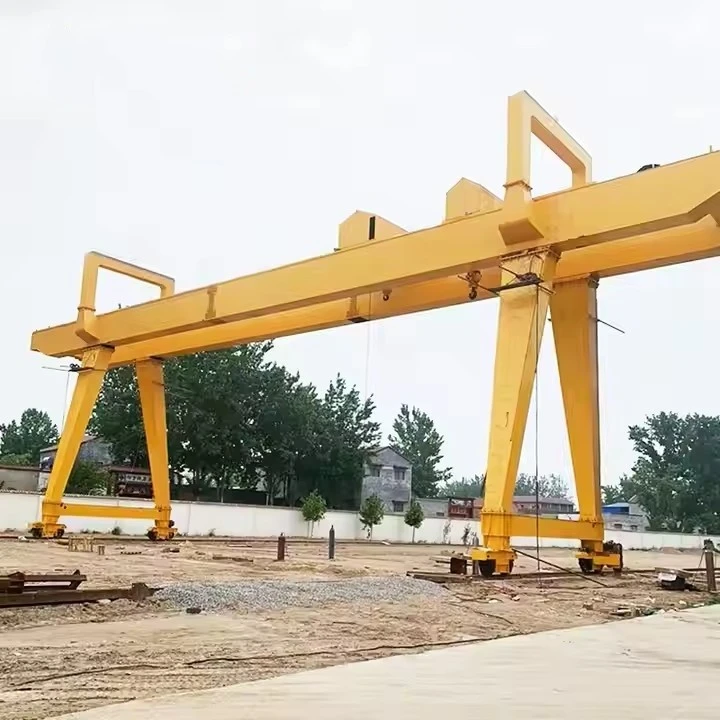

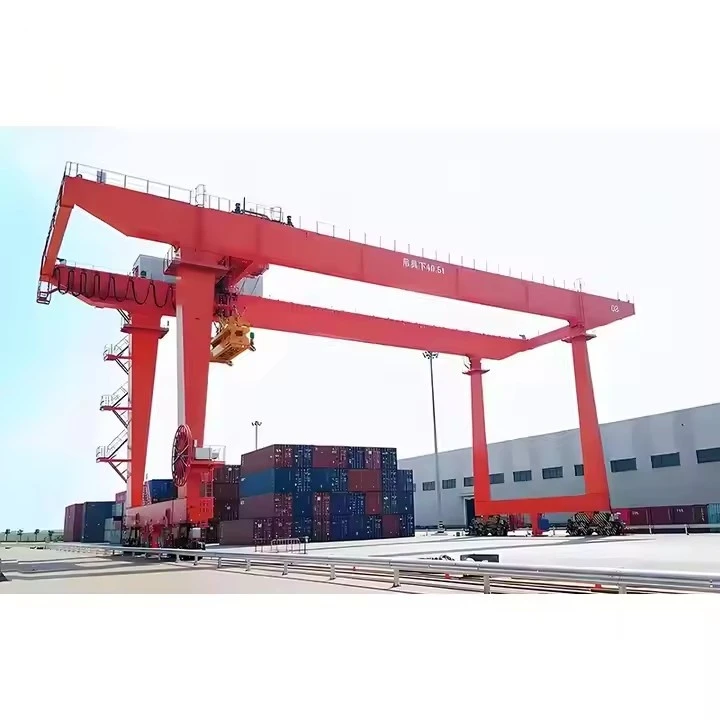

Què és una grua de pòrtic Mg muntada en ferrocarril?

A Grua pòrtic Mg muntada en ferrocarrilés agrua pòrtic de doble-bigaclassificats per a serveis pesats-. La classificació "Mg" (seguint estàndards com FEM o DIN) indica un cicle de treball molt elevat, és a dir, està dissenyat per a un funcionament intensiu i continu en entorns exigents.

Penseu en això com el camió de gran-recorregut i llarga-distància del món de la grua pòrtic, en comparació amb la furgoneta de lliurament de la Mz.



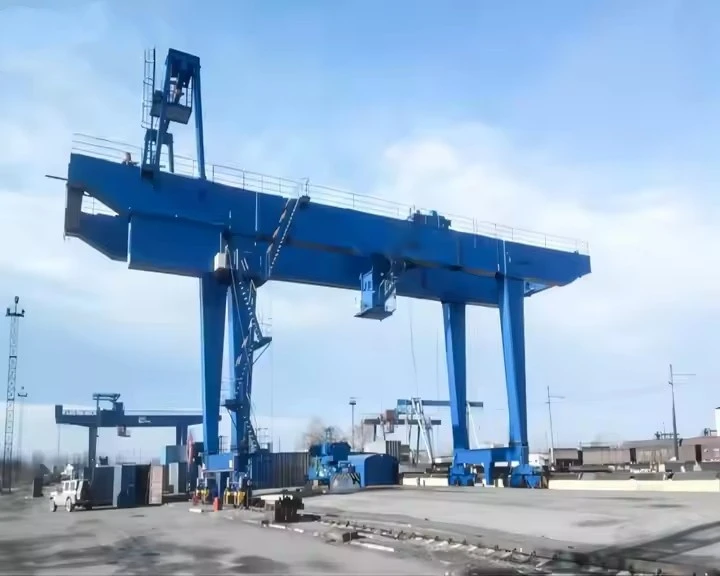

Característiques clau i disseny

Disseny de doble biga:La característica més definitòria. Dues robustes bigues principals abasten l'espai de treball, recolzades pels camions finals. Això proporciona una resistència, rigidesa i alçada de ganxo superiors en comparació amb una biga única.

Muntatge en carril:La grua funciona sobre rails fixos dedicats encastats al terra o sobre una base. Això permet un moviment precís, velocitats més altes i la capacitat de manejar càrregues massives sense la inestabilitat dels pòrtics-cansats de goma.

Components-pesats (classificació de Mg):Cada component està construït per a la resistència:

Motors i accionaments:Major potència, amb millor capacitat tèrmica per a arrencades i parades freqüents.

Caixes de canvis:Construït per suportar càrregues de xoc i ús continu.

Frens:Sistemes redundants i-segurs contra errors per a la màxima seguretat.

Elèctriques:Contactors, relés i cablejats per a servei pesat-.



Diferències clau: Mz vs. Mg Gantry Grues

Característica	Tipus Mz (biga única)	Tipus Mg (biga doble, muntat en carril)
Disseny de bigues	Solter	Doble
Cicle de treball	Lleuger a Moderat	Pesat a molt pesat
Capacitat típica	1 - 20 tones	20 - 500+ tones
Alçada del ganxo	Abaix	Més alt
Cost	Econòmic	Alta inversió
Mobilitat	Es pot muntar-roda o rail-	Gairebé exclusivament muntat en ferrocarril
Ideal Per	Tallers, magatzems, ús puntual	Steel Mills, drassanes, indústria pesant

Conclusió:ElGrua pòrtic Mg muntada en ferrocarrilés aalta-capacitat,-resistent, camí-fixsolució d'elevació. El seu disseny de doble-biga, rail- i la seva construcció robusta la converteixen en l'opció definitiva per a les aplicacions industrials més exigents on la intensitat, la capacitat i la fiabilitat són primordials.



Capacitat d'elevació 320 tones
Envergadura (amplada) 3 - 12 metres (ajustable)
Alçada d'elevació 3 - 10 metres
Classe Obrera A3-A5 (lleuger a mitjà)
Velocitat d'elevació 0.5 - 8 m/min (variable)
Tipus de biga principal Biga simple/doble (tipus-caixa)
Font d'alimentació 220V/380V trifàsica o manual
Mode de control Control penjant/remot sense fil
Tipus de polipast polipast elèctric de cadena / polipast de cable
Travel Drive amb empenta manual o motoritzada
Protecció contra la corrosió Pintura-galvanitzada en calent o de grau-marí
Resistència al vent fins a l'escala Beaufort 6 (per a ús exterior)
Temperatura de funcionament -20 graus a +50 graus

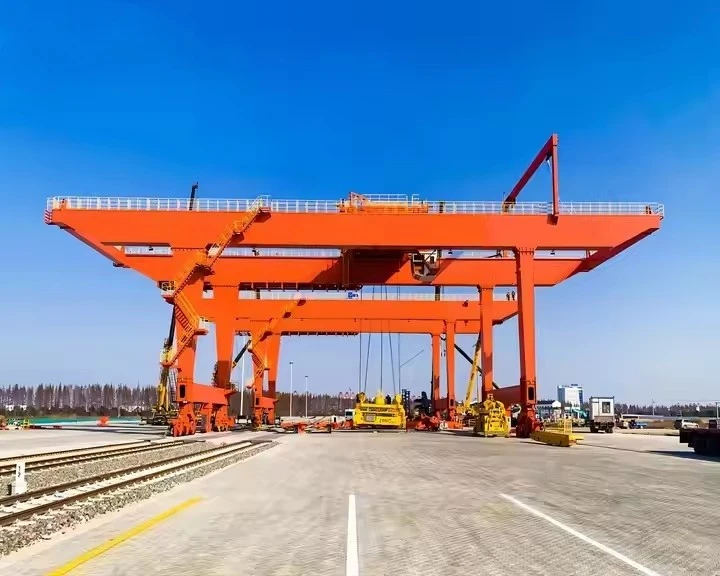

Aquí teniu un desglossament detallat dels components d'aGrua pòrtic Mg muntada en ferrocarril. Donada la seva naturalesa -resistent, aquests components són més robusts i complexos que els d'una grua de tipus Mz-.



1. Sistema estructural primari (l'esquelet)

Aquest marc està construït per suportar l'estrès i la fatiga immensos durant anys d'ús intens.

Bigues principals dobles:Les dues bigues horitzontals primàries de-longitud completa que formen el pont. Normalment es fabriquen amb planxa d'acer gruixuda (bigues de caixa) per obtenir la màxima resistència i rigidesa. Aquesta és la característica definitòria que la diferencia d'una grua d'una-biga (Mz).

Carretons finals (potes):Les estructures verticals massives a cada extrem de les bigues. Alberguen elsrodes de llarg recorregut, accionaments i amortidors de-col·lisió. Les cames poden ser rígides o articulades (cames "caminant") per adaptar-se a llargs trams.

Sistema de ferrocarril i pista de grua:Una infraestructura crítica i fixa.

Carrils corrents:Carrils d'acer-resistents (sovint semblants a les vies del ferrocarril) sobre els quals viatja la grua.

Bigues de pista:Bigues de formigó o acer robustes, sovint armades, que suporten els rails.

Fonaments:Fonaments profunds de formigó que asseguren que la pista es mantingui plana i alineada sota càrregues dinàmiques i al llarg del temps.

2. Sistema d'aixecament i viatge (els músculs)

Aquests són els-components d'alt rendiment que realitzen el treball.

Unitat de polipast principal:Un polipast potent i resistent-dissenyat per al servei de classe Mg-.

Motor de polipast:Motor de parell-alt i cicle de treball elevat-.

Tambor de cable:Tambor mecanitzat amb ranurat precís per bobinar múltiples capes de corda.

Frens de disc múltiples:Sistemes de frenada primari i secundari (d'emergència).

Corda d'-alta capacitat:Dissenyat per a la màxima capacitat de la grua amb un important factor de seguretat.

Bloc de ganxos:Un bloc de polea que multiplica la capacitat d'elevació i proporciona un punt segur per a la càrrega.



Marc del carro:L'estructura que porta el polipast principal i es desplaça per la part superior de les bigues dobles.

Unitats de viatge amb carro:Motors, caixes de canvis i rodes amb brides que mouen el carretó sense problemes al llarg dels rails de les bigues.

Carrils de carro:Carrils fixats a la part superior de les bigues principals perquè el carro circuli.

Trajectes llargs de viatge de pòrtic:El sistema que mou tota la grua.

Motors de viatge:Múltiples motors de gran-potència (un per cama o més) per al moviment sincronitzat.

Caixes de canvis i rodes:Rodes d'acer forjat de gran-diàmetre amb banda de rodadura endurida, accionades a través de reductors d'engranatges-resistents.





3. Sistema de control i potència (Els nervis)

Dissenyat per a la fiabilitat i el control precís de maquinària potent.

Font d'alimentació principal:

Sistema de barres conductores (pista tancada o barres nues):El mètode més comú per a les grues-muntades en ferrocarril. Una sèrie de barres aïllades corren paral·leles a la pista de la grua, amb col·lectors a la grua per treure energia. Això és més fiable per a un ús intens-que un sistema de festons.

Bobina de cable:S'utilitza en algunes aplicacions, però menys comú per a grues de llarg-viatges-pesants.

Control de l'operador:

Cabina de l'operador:Una cabina-construïda específicament i controlada-climàticament, suspesa de l'estructura de la grua, que ofereix a l'operador una visió clara de l'ascensor. Està equipat amb controls ergonòmics, seients i sovint amortidor de vibracions.

Comandament a distància de ràdio:Permet a l'operador controlar la grua des del terra, proporcionant una visibilitat i seguretat òptimes, especialment en entorns durs (p. ex., calor elevat en una fàbrica d'acer).

Taulers de control i unitats:

Tauler de control principal:Allotja el controlador lògic programable (PLC), els contactors, els relés de sobrecàrrega i els variadors de freqüència (VFD). Els VFD són crucials per proporcionar una acceleració i desacceleració suaus i controlades de tots els moviments, protegint l'estructura i la càrrega.





4. Seguretat i sistemes auxiliars (The Reflexes)

Funcions no-negociables per protegir el personal i els actius.

Dispositius de seguretat crítics:

Indicador de moment de càrrega (LMI) / Cèl·lula de càrrega:Un sistema obligatori que controla el pes de la càrrega i evita que la grua es sobrecarregui. Mostra la càrrega a l'operador i pot tallar funcions perilloses.

Interruptors de límit:Interruptors de límit-resistents per als límits superior/inferior del polipast, desplaçament del carro i desplaçament del pòrtic per evitar sobre-desplaçaments.

Sistema anti-colisió:Utilitza làser o radar per detectar i prevenir col·lisions amb altres grues a la mateixa pista o obstacles.

Anemòmetre:Indicador de velocitat del vent que alarma o tanca automàticament les operacions de la grua si la velocitat del vent supera els límits de seguretat (crític per a les grues exteriors).

Pinces de rail / ancoratges:Grans pinces mecàniques que bloquegen la grua als rails per evitar el moviment durant les tempestes o quan està estacionada.

Polipast auxiliar:Un segon polipast-de menor capacitat muntat al carretó per a elevacions més lleugeres, que proporciona dues velocitats i capacitats d'elevació en una grua.

Equips auxiliars:

Passarel·les i plataformes de serveis:Proporcioneu un accés segur per al manteniment al llarg de les bigues i la maquinària.

Il·luminació:Llums d'alta-intensitat per a funcionament nocturn o zones poc il·luminades.

Sirenes i llums d'advertència:Alarmes sonores i visuals que s'activen quan la grua està en moviment.

Resum: per què els components són més pesats-que Mz

Component	Tipus Mz (lleuger/moderat)	Tipus Mg (resistent)
Bigues	Secció única, més lleugera	Bigues de caixa dobles fabricades
Polipast	Servei estàndard, velocitat única	Resistent-, sovint amb diverses velocitats i VFD
Font d'alimentació	Festó o cable simple	Sistema de barres de conductor robust
Control	Polsador de penjoll senzill	Cabina de l'operador i/o comandament de ràdio
Seguretat	Interruptors de límit bàsics	LMI avançat, anti-col·lisió, monitorització del vent

Conclusió:Cada component d'una grua de pòrtic Mg muntada en ferrocarril està dissenyat per aintensitat, precisió i longevitat. La combinació d'una estructura de doble-biga, estabilitat-muntada sobre rails i sistemes mecànics i elèctrics de grau-industrial el converteix en un actiu de capital dissenyat per als entorns industrials més exigents.

ESQUIX



Tècnica principal



Avantatges de la grua de pòrtic de cubeta tipus Mz

Els avantatges principals provenen del seu disseny integrat, que fusiona la mobilitat amb la manipulació automatitzada a granel.

1. Alta eficiència en la manipulació de materials a granel

Aquest és el seu avantatge més gran. Transforma un procés lent i intens-de mà d'obra en una operació ràpida d'una-persona.

Elimina el treball manual:Substitueix diversos treballadors per pales o equips més petits.

Cicle continu:La agafada integrada permet un cicle perfecte d'excavació, aixecament, viatge i abocament sense necessitat de connectar/desconnectar cap equip.

2. Cost{0}}Efectivitat

Per la funcionalitat que ofereix, és una solució molt econòmica.

Cost inicial inferior:El-biga única (tipus-Mz)El disseny és significativament més barat de fabricar i comprar que una grua pòrtic de doble-viga de llum similar.

Cost operatiu reduït:Un operador pot gestionar tot el procés de manipulació de materials, la qual cosa comporta un estalvi substancial de mà d'obra.

La versatilitat com a avantatge:Una màquina pot servir per a múltiples finalitats (descàrrega, emmagatzematge, alimentació), reduint la necessitat de diverses màquines dedicades.

3. Optimització de l'espai i disseny d'espai lliure

Maximitza el volum d'emmagatzematge:La grua funciona per sobre, mantenint l'espai completament lliure per a l'emmagatzematge, camions o altres equips.

Ideal per a instal·lacions de baix-autorització:El disseny compacte d'una-biga i carretó-muntat superior ofereix la màxima alçada de ganxo, el que el fa adequat per a edificis amb sostres més baixos.

4. Versatilitat i mobilitat excepcionals

Àmplia gamma de materials:Pot manipular diversos materials secs i solts a granel simplement canviant el tipus de galleda (per exemple, roca, sorra, gra, estelles de fusta, ferralla).

Àrea de cobertura gran:A diferència dels transportadors fixos, la grua viatja al llarg de la seva pista, cobrint tota la longitud i l'amplada d'una badia d'emmagatzematge o pila exterior.

5. Control i seguretat operacionals millorats

Manipulació de precisió:L'operador té control directe sobre l'agafament, l'aixecament i la col·locació dels materials.

Funcionament més segur:L'operador controla la grua des d'una distància segura (mitjançant un penjoll o un comandament per ràdio), lluny de la pols i la caiguda de materials.



Aplicacions de la grua de pòrtic amb galleda tipus Mz

Aquesta grua és la solució ideal allà on cal moure materials solts i a granel dins d'una àrea rectangular definida. Les seves aplicacions típiques es troben en indústries que tracten matèries primeres, agricultura i reciclatge.

1. Agricultura i manipulació de cereals

Sitges i ascensors de gra:Per descarregar camions, transferir gra entre contenidors d'emmagatzematge i carregar per a l'enviament.

Plantes d'alimentació animal:Manipulació de matèries primeres com blat de moro, soja i pellets de pinsos acabats.

2. Materials de construcció i àrids

Patis de sorra i grava:Emmagatzematge de matèries primeres i càrrega en camions per al seu transport.

Plantes de-mescla de formigó llestes:Manipular àrids (sorra, pedra) i traslladar-los a les tremuges de formigó.

3. Reciclatge i gestió de residus

Jarres de ferralla:L'aplicació per excel·lència. Ideal per agafar i classificar ferralla ferrosa i no ferrosa-.

Instal·lacions de recuperació de materials (MRF):Manipulació i classificació de materials reciclables a granel com paper, cartró i plàstics.

Centrals elèctriques de biomassa:Manipular estelles de fusta, palla i altres combustibles orgànics.

4. Ports i terminals interiors

Descàrrega de barcassa:Descàrrega de materials a granel com carbó, fertilitzants o àrids de les barcasses a les vies navegables interiors.

5. Energia i Processament Industrial

Calderes-de carbó:Trasllat de carbó des de les piles d'emmagatzematge a la casa de la trituradora o al sistema d'alimentació de la caldera.

Foneries:Manipulació de materials a granel com la sorra (per modelar), el coc i la pedra calcària.



El procés de producció d'unGrua RMG (-Grua de pòrtic muntat en ferrocarril).és una proesa complexa d'enginyeria pesada, que implica una planificació meticulosa, una fabricació avançada i un muntatge precís. Normalment es realitza per fabricants de maquinària pesada especialitzats en instal·lacions grans i dedicades.

Aquí teniu un desglossament detallat del procés de producció, des del concepte fins a la posada en marxa.



Fase 1: Disseny i enginyeria (The Digital Blueprint)

Aquesta és la fase més crítica, on la grua neix digitalment abans de tallar qualsevol acer.

Disseny conceptual i detallat:

Requisits del client:Els enginyers treballen amb el client (la terminal portuària) per definir les especificacions: capacitat d'elevació (p. ex., 40-50 tones sota l'escampador), amplada de la portada, alçada d'apilament (1 sobre 7), velocitat d'elevació i grau d'automatització.

Anàlisi estructural:Mitjançant l'anàlisi d'elements finits (FEA), els enginyers simulen les tensions, les deformacions i les deflexions de tota l'estructura (bigues, potes) sota diverses condicions de càrrega per garantir la integritat i la seguretat.

Disseny mecànic i elèctric:Es creen dissenys detallats per a tots els sistemes: caixes d'engranatges d'elevació i carro, enrotllament de cables, motors d'accionament i esquemes elèctrics complets per a la potència i el control.

Disseny de sistemes d'automatització i control:

Per als RMG moderns, això és primordial. Es desenvolupa i simula programari per als controladors lògics programables (PLC), sistemes anti-col·lisió, auto-direcció i posicionament de contenidors.

Adquisició d'articles de-contracte llarg:

Mentre comença la fabricació, l'empresa demana components especialitzats amb llargs terminis de fabricació, com ara:

Motors d'elevació i desplaçament

Caixes de canvis

PLC i unitats VVVF (Siemens, ABB, etc.)

Qualitats d'acer especialitzades

Cordes i garbes



Fase 2: fabricació i fabricació (la construcció física)

Aquesta fase transforma l'acer en brut i els components en les peces principals de la grua. Passa en una gran botiga de fabricació coberta.

Preparació i tall d'acer:

Les plaques i seccions d'acer grans (bigues) es lliuren a la fàbrica.

Es netegen (grana) i després es tallen amb formes precises mitjançant mètodes controlats per ordinador-com araTall de plasmaoOxy-Tall de combustible.

Sub{0}}Fabricació de muntatges:

Les plaques tallades es solden per formar components més petits. Per exemple:

Bigues de caixa:Les plaques d'acer es solden en grans seccions rectangulars buides per a la biga principal i les potes.

Carro final:Es fabriquen les complexes estructures que allotgen les rodes i els accionaments.

Marc del carro:Es construeix l'estructura que portarà la maquinària d'elevació.

Muntatge i soldadura principals:

Els sub-conjunts s'ajunten en grans plantilles i accessoris per garantir la precisió dimensional.

ElBiga principales munta en seccions (si és molt llarg) o com una sola peça.

ElPotes de pòrticestan totalment muntats.

Aquesta etapa implica una soldadura extensa, sovint realitzada automàticament per màquines de soldadura robòtiques per a la consistència i la qualitat. Soldadors altament qualificats realitzen soldadures manuals crítiques.

Tractament posterior a la-soldadura i control de qualitat:

Alleujament de l'estrès:Les estructures soldades crítiques com la bigueta principal s'escalfen en un gran forn per alleujar les tensions internes creades durant la soldadura, evitant la distorsió i l'esquerdament.

Proves no-destructives (NDT):Cada soldadura crítica s'inspecciona mitjançant mètodes comProva d'ultrasons (UT)oProves radiogràfiques (raigs-X)per trobar qualsevol defecte ocult.

Comprovacions dimensionals:Tota l'estructura s'escaneja amb làser-per assegurar-se que compleix les toleràncies de disseny.

Preparació de la superfície i pintura:

Tota l'estructura d'acer es granalla-per eliminar l'òxid i l'escala del molí, creant una superfície perfecta per a l'adhesió de la pintura.

A continuació, es pinta amb diverses capes de pintura resistent a la corrosió-alt rendiment i-, sovint en un entorn controlat per garantir un acabat impecable. Això és crucial per a l'entorn portuari dur i salat.



Fase 3: pre-muntatge i proves d'acceptació de fàbrica (FAT)

Abans de l'enviament, la grua es munta parcialment a la fàbrica per verificar la seva funció.

Erecció al pati de la fàbrica:

Les potes del pòrtic i la biga principal estan cargolades o soldades juntes en una pista de prova per formar l'estructura completa del pòrtic.

El carro, la maquinària d'elevació i la cabina (si n'hi ha) estan instal·lats.

Instal·lació elèctrica:

Els electricistes fan servir milers de metres de cable, connectant motors, sensors i panells de control.

Proves d'acceptació de fàbrica (FAT):

El client visita la fàbrica per presenciar una sèrie de proves rigoroses:

Sense-proves de càrrega:Tots els moviments (desplaçament de la grua, desplaçament del carretó, elevació) es posen a prova sense càrrega per comprovar el bon funcionament, la velocitat i la funció de fre.

Proves de càrrega:Aquesta és la prova crítica. AProva de càrrega estàticaes realitza amb un pes de prova (normalment un 25% per sobre de la capacitat nominal) aixecat i subjectat per comprovar la integritat estructural. AProva de càrrega dinàmicaes realitza a la capacitat nominal per provar totes les funcions en condicions de treball.

Proves del sistema de seguretat:Es comencen a provar tots els interruptors de límit, parades d'emergència i alarmes.



Fase 4: desmantellament, enviament i muntatge del lloc

Desmantellament i logística:

Després de passar FAT, la grua es desmunta acuradament en seccions transportables. La biga principal es talla en segments, se separen les potes, etc.

Aquests components massius es carreguen en vaixells especialitzats-oceànics pesats-per al seu transport al port.

Preparació del lloc:

Mentre es construeix la grua, es prepara el lloc del client: s'aboca la pesada base de formigó i s'instal·len les vies llargues i paral·leles amb una precisió extrema.

Muntatge del lloc:

Un equip d'enginyers especialitzats en muntatge i operadors de grues pesades del fabricant viatja al port.

Mitjançant grans grues mòbils, tornen a muntar la RMG sobre els seus rails permanents, seguint una seqüència inversa del procés de desmuntatge.

Es tornen a fer totes les connexions mecàniques i elèctriques.



Fase 5: posada en marxa i proves d'acceptació del lloc (SAT)

Comprovacions finals i calibratge:

Tot el sistema està encès.

De manera crucial, tots els sistemes d'automatització estan calibrats:els sistemes de posicionament làser per a l'escampador, els sensors anti-col·lisió i la-direcció automàtica s'ajusten-a les condicions reals del lloc.

Prova d'acceptació del lloc (SAT):

Es realitza una ronda final de proves, sovint més completa que la FAT, amb el client per demostrar que la grua funciona segons les especificacions en el seu entorn real.

Un cop tancada, la grua es lliura al client i comença la formació de l'operador.

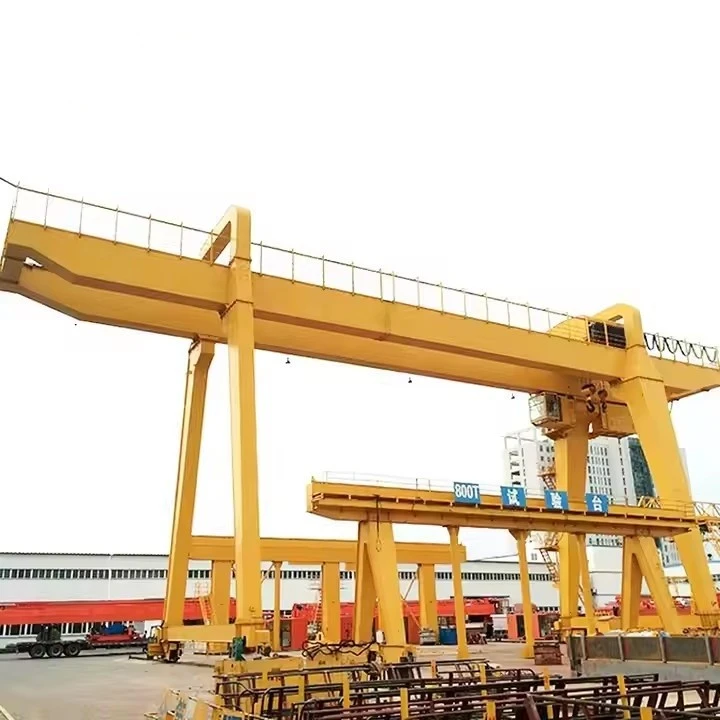

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
