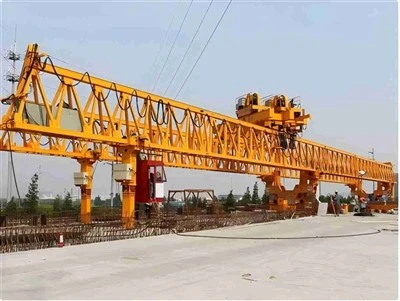

Llançador de bigues de pont per a la construcció de ponts



Tipus de llançadors de bigues de pont
Llançador de bigues subjacents (UGL)

Es mou per sota de la coberta del pont, aixecant i col·locant bigues des de sota.

Adequat per a construcció en voladís equilibrat.

Llançador de bigues aèries (OGL)

Funciona a la part superior de la coberta del pont, col·locant bigues al davant.

Sovint s'utilitza en la construcció de traves-per-.

-Gàrtic de llançament automàtic (SLG) / Gantry de llançament

Un sistema de pòrtic mòbil que abasta diversos molls.

Pot manejar bigues pesades i llargues en ponts-de gran alçada o-de llarga durada.

Llançadors basats en grua-

Utilitza grues-pesades (com ara grues sobre eruga o torre) per col·locar les bigues.

Un llançador de bigues de pont és una màquina especialitzada que s'utilitza en la construcció de ponts per col·locar bigues o segments prefabricats sobre pilars o suports. Aquestes són les seves característiques principals:

1. Alta capacitat de càrrega
Dissenyat per manejar bigues prefabricades pesades de formigó o d'acer (entre 100 i 1000+ tones).

Admet diversos tipus de bigues (bigues I-, bigues U-, bigues de caixa, etc.).

2. Disseny modular i ajustable
Longitud d'amplitud ajustable per adaptar-se a diferents amplades de pont.

Components modulars per a un fàcil muntatge i desmuntatge.

3. Auto-llançament i auto-propulsió
Es mou cap endavant automàticament després de la col·locació de les bigues sense necessitat d'una grua separada.

Utilitza gats hidràulics o cabrestants per a la propulsió.

4. Sistema de col·locació de precisió
Mecanismes hidràulics d'elevació i baixada per a un posicionament precís de les bigues.

Alineació-controlada per ordinador per a una gran precisió (tolerància de ±5 mm).

5. Característiques d'estabilitat i seguretat
Estabilitzadors o potes de suport per a l'estabilitat durant el funcionament.

Mecanismes anti-lliscant i anti-inclinació.

Protecció de frenada d'emergència i sobrecàrrega.

6. Adaptabilitat a diferents tipus de ponts
Obres de viaductes, ponts d'autopistes, ponts ferroviaris i ponts corbats.

Es pot utilitzar tant per a ponts de bigues contínues com de suport senzill.

7. Control remot i automatització
Controlat per l'operador-a través del control remot o de la cabina per a seguretat i eficiència.

Sensors automatitzats per al seguiment-en temps real de la càrrega i l'alineació.

8. Velocitat d'erecció ràpida
Redueix el temps de construcció en comparació amb els mètodes tradicionals de grua.

Pot col·locar diverses bigues al dia (segons les condicions del projecte).

9. Necessitat de suport de terra mínim
Funciona amb una preparació mínima del terreny, reduint l'impacte ambiental.

Apte per a terrenys difícils (rius, valls, zones urbanes).

10. Cost-eficaç i eficient
Redueix els costos de mà d'obra i d'equips en comparació amb diverses grues.

Redueix les interrupcions del trànsit en els projectes de ponts urbans.



Interval d'especificació dels paràmetres
Capacitat màxima d'amplitud 30 m - 60 m (ajustable)
Capacitat d'elevació 50 – 500 tones
Velocitat de llançament 3 – 10 m/min
Font d'energia dièsel/hidràulica/elèctrica
Amplada operativa 8 – 20 m (ajustable)
Sistema de control PLC/Automàtic/Manual
Mecanisme de viatge basat en ferrocarril/roda/via-
Resistència màxima del vent Fins a 20 m/s (72 km/h)
Temperatura de treball -20 graus a +50 graus



Un llançador de bigues de pont és un equip especialitzat que s'utilitza en la construcció de ponts per col·locar bigues prefabricades de formigó o d'acer a molls o contraforts. És essencial per construir viaductes, passos superiors i ponts-de llarga durada de manera eficient i segura.

Components clau d'un llançador de bigues de pont:
Feix principal (Feix de llançament/gantry Beam)

El component estructural primari que s'estén entre pilars.

Suporta la biga durant el llançament i la col·locació.

Sovint fet d'acer-d'alta resistència per a la durabilitat.

Llançament del pòrtic (suports frontals i posteriors)

Proporciona estabilitat durant el llançament de les bigues.

Potes o suports ajustables per adaptar-se a diferents alçades de moll.

Pot incloure gats hidràulics per a una alineació precisa.





Sistema d'elevació (mecanisme d'elevació)

Comprèn cabrestants, cables i bigues esparcidores.

S'utilitza per aixecar i col·locar bigues sobre molls.

Pot ser d'alimentació elèctrica o hidràulica.

Sistema de carro (mecanisme de trasllat)

Desplaça la viga longitudinalment i transversalment.

Assegura una col·locació precisa sobre els molls.

Es pot muntar-en un rail o utilitzar pneumàtics de goma per a la mobilitat.

Sistema hidràulic

Potencia les operacions d'elevació, baixada i ajust.

Controla l'extensió i la retracció dels suports.

Assegura moviments suaus i precisos.

Cabina de control i consola de l'operador

Allotja el sistema de control del llançador.

Equipat amb joysticks, monitors i controls de seguretat.

Permet als operadors gestionar l'elevació i el posicionament.

Estabilitzadors i estabilitzadors

Proporcioneu estabilitat addicional durant les operacions.

Eviteu la inclinació o el desplaçament durant la col·locació de les bigues.

Sovint extensible hidràulicament.

Unitat d'alimentació (generador o subministrament elèctric)

Subministra energia als sistemes hidràulics i elèctrics.

Pot ser alimentat amb dièsel-o connectat a una font d'alimentació externa.

Sistemes de seguretat

Limitadors de càrrega per evitar sobrecàrregues.

Botons d'aturada d'emergència i alarmes.

Mecanismes anti-balanços per a l'estabilitat de les bigues.

Sistema de transport (-autopropulsat o sobre eruga)

Permet que el llançador es mogui per la coberta del pont o el terra.

Pot utilitzar pistes o rodes per a la mobilitat.

Alguns models poden llançar bigues mentre avancen (llançament incremental).







Avantatges dels llançadors de bigues de pont en la construcció de ponts
Els llançadors de bigues de pont són màquines especialitzades que s'utilitzen per col·locar bigues prefabricades de formigó o acer durant la construcció del pont. Ofereixen diversos avantatges respecte als mètodes tradicionals com les grues o els sistemes de falsificació:

1. Seguretat millorada
Redueix la necessitat dels treballadors d'operar en alçada.

Minimitza els riscos associats a les operacions de la grua (p. ex., inestabilitat, oscil·lació de càrrega).

La col·locació controlada i precisa de les bigues redueix els accidents.

2. Augment de l'eficiència i la velocitat
Instal·lació més ràpida de bigues en comparació amb l'elevació de grua convencional.

Funcionament continu sense reposicionaments freqüents de grues.

Ideal per-ponts i viaductes de llarga durada, reduint els terminis dels projectes.

3. Cost-efectivitat
Menors costos laborals a causa de l'automatització i la reducció de la manipulació manual.

Menys dependència de múltiples grues i equips de suport.

Minimitza la necessitat de suports temporals (falsos), estalviant costos de material.

4. Alta precisió i control
Assegura una alineació i una col·locació precises de les bigues.

Els mecanismes ajustables permeten un posicionament suau fins i tot en geometries complexes (per exemple, ponts corbats).

5. Adaptabilitat a terrenys desafiants
Adequat per a ponts sobre rius, valls, carreteres i zones urbanes on l'accés a la grua és limitat.

Pot funcionar en espais reduïts amb una interrupció mínima del sòl.

6. Impacte ambiental reduït
Menys pertorbacions del sòl en comparació amb els mètodes tradicionals de falsework.

Menor contaminació acústica i vibratòria en comparació amb les operacions de grua pesada.

7. Integritat estructural millorada
Minimitza la tensió a les bigues durant la instal·lació.

Assegura una distribució uniforme de la càrrega durant la col·locació.

Conclusió
Els llançadors de bigues de pont són una solució altament eficient, segura i econòmica per a la construcció de ponts moderns, especialment per a estructures de llarg-envergadura i elevades. La seva capacitat d'accelerar la construcció, millorar la precisió i reduir els riscos els converteix en una opció preferida en projectes d'infraestructura a gran-escala.



Un llançador de bigues de pont és un equip de construcció especialitzat que s'utilitza per instal·lar bigues prefabricades de formigó o acer durant la construcció del pont. Té un paper crucial a l'hora d'accelerar el procés d'erecció, especialment en els-ponts, viaductes i carreteres elevades.

Aplicacions clau en la construcció de ponts:
Instal·lació de bigues prefabricades

S'utilitza per aixecar i col·locar bigues prefabricades de formigó (bigues en I-, bigues en U{-, bigues de caixa) o bigues d'acer sobre pilars i contraforts.

Assegura una alineació precisa i redueix el treball manual.

Construcció de ponts segmentats

Facilita el llançament de segments prefabricats en voladís equilibrats o mètodes-per-span.

Ponts de ferrocarril i carretera

S'utilitza habitualment en passos elevats d'autopistes, ponts ferroviaris i viaductes urbans.

Llançament per sobre d'obstacles

Ideal per construir ponts sobre rius, valls, carreteres o infraestructures existents on les grues no poden funcionar de manera eficient.

Construcció de ponts d'-alta velocitat

Accelera la construcció minimitzant la dependència de grues pesades i suports temporals





Un llançador de bigues de pont és una màquina especialitzada que s'utilitza en la construcció de ponts per instal·lar bigues o segments prefabricats de manera eficient. Té un paper crucial a l'hora d'accelerar la construcció, especialment per a ponts de-longitud, viaductes i carreteres elevades. A continuació es mostra un procediment de producció detallat per a la construcció de ponts amb un llançador de bigues:

1. Planificació prèvia a la-construcció
Revisió del disseny: assegureu-vos que les dimensions de les bigues, la capacitat de càrrega i la seqüència de llançament s'alineen amb el disseny del pont.

Estudi del lloc: comproveu les condicions del terreny, l'alineació i els obstacles.

Selecció del llançador: trieu un llançador adequat (inferior, superior o automàtic{0}}) en funció de la longitud de l'envergadura, el pes de les bigues i les limitacions del lloc.

2. Preparació de la Fundació i del Suport
Molls i contraforts: construïu i reforçeu molls/contraforts de pont per suportar bigues.

Suports temporals: instal·leu molls o falses temporals si cal per a llargs trams.

Llançament del camí lliure: assegureu-vos que el camí estigui lliure d'obstruccions.

3. Fabricació i transport de bigues
Producció de bigues prefabricades: bigues de fosa (bigues en I-, bigues en U- o bigues de caixa) en un pati en condicions controlades.

Comprovacions de qualitat: comproveu la resistència, les dimensions i el reforç abans del transport.

Transport: Utilitzeu remolcs o barques per traslladar les bigues al lloc de llançament.

4. Configuració del llançador de bigues
Muntatge: aixequeu el llançador a la coberta del pont o a terra (segons el tipus).

Proves: realitzeu proves de càrrega i proves per garantir l'estabilitat.

Alineació: ajusteu els rails/bigues del llançador perquè coincideixin amb les posicions de col·locació de les bigues.

5. Procediment de llançament
Pas 1: càrrega de bigues
Aixequeu les bigues amb grues i col·loqueu-les a la plataforma d'alimentació del llançador.

Assegureu les bigues amb pinces o suports.

Pas 2: llançament endavant
El llançador mou la biga horitzontalment al llarg de l'eix del pont mitjançant gats hidràulics o cabrestants.

Per a la construcció-per-span, el llançador avança gradualment.

Pas 3: Col·locació i baixada
Alineeu la bigueta amb precisió sobre els coixinets/molls.

Baixeu la bigueta sobre suports permanents mitjançant gats sincronitzats.

Pas 4: Propulsió del llançador
Després de col·locar les bigues, el llançador avança cap al següent tram (auto{0}}propulsat o empès per equips auxiliars).

6. Publica les-activitats de llançament
Rejuntat: ompliu els buits entre bigues i coixinets amb morter-d'alta resistència.

Instal·lació de la coberta: aboqui la coberta del pont o instal·leu lloses prefabricades.

Control de qualitat: comproveu l'alineació, l'anivellació i la integritat estructural.

7. Desmuntatge i reubicació del llançador
Desmunteu el llançador després de completar tots els trams.

Transportar a la següent obra si es pot reutilitzar.





L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
