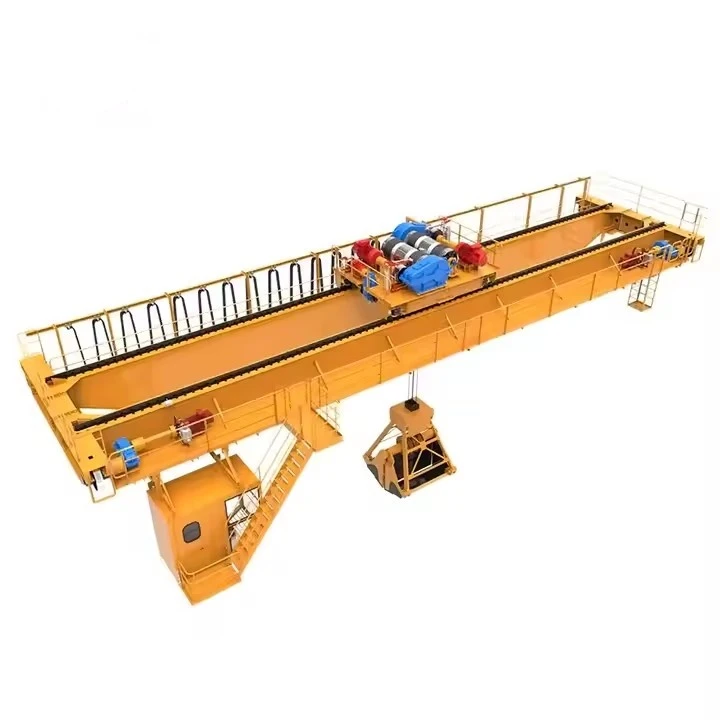

Amb Grab Waste Grab Bridge Grue

Per què escollir una grua pont de recollida d'escombraries?

Invertiu en una grua pont de residus especialitzada quan:

El vostre material és solt i a granel:Esteu manipulant materials solts i no-continguts, com ara MSW, RDF o ferralla.

Es requereix barrejar:Heu d'homogeneïtzar la pila de material per aconseguir una qualitat constant, crucial a les plantes de residus-a-energia.

El medi ambient és dur:La grua ha de sobreviure a l'abrasió, la corrosió, la pols i l'exposició potencial a productes químics.

La integració de processos és clau:La grua no només serveix per moure coses, sinó que és una part crítica del procés de producció, que requereix funcions com el pesatge i l'automatització.

La capacitat i el cicle de treball són alts:Necessiteu una màquina robusta per operar les 24 hores del dia, els 7 dies del dia, movent càrregues de diverses -tones.



Característica	Grua pont de recollida d'escombraries	Grua elèctrica estàndard (ganxo)	Grua magnètica	Grua manual
Funció primària	Agafar, barrejar i alimentar materials a granel solts.	Aixecar i moure càrregues pre-penjades i unificades.	Aixecar i moure materials ferrosos.	Agafament de materials a granel (més lleuger).
Efector final	Agafa motoritzada (pell de taronja, cactus)	Ganxo	Electroimant	Agafa-accionada per corda
Control de precisió	Alt (per agafar, barrejar)	Alt (per a la col·locació de càrrega)	Alt (per a la col·locació de càrrega)	De baix a moderat
Potencial d'automatització	Molt alt (sovint totalment automatitzat)	Moderat (es pot automatitzar)	Moderat (es pot automatitzar)	Baix (funcionament manual)
Capacitat típica	De 5 a 30+ tones (per presa)	De 5 a 500+ tones	De 5 a 30+ tones	1 a 10 tones
Entorn de treball	Extrem: Gasos abrasius, corrosius, polsosos i explosius.	Taller general, net, organitzat.	Desballestaments, reciclatge.	Entorns industrials més suaus.
Avantatge clau	Propòsit-creat per a la manipulació de residus, la barreja i l'alimentació del procés.	Versatilitat per a elevació general.	Velocitat i eficiència amb ferralla ferrosa.	Menor cost inicial per a la captura a granel.
Limitació clau	Alt cost inicial. Excés per a qualsevol aplicació que no sigui-massa.	No es pot manipular materials solts i sense embalar.	Només funciona amb materials magnètics. La fallada elèctrica provoca una caiguda de càrrega.	Lenta,{0}}intensiva en mà d'obra. No apte per a residus pesats i abrasius.



Components bàsics: coixinet, caixa de canvis, motor, bomba

Lloc d'origen: Henan, Xina

Garantia: 1 any

Pes (KG): 2000 kg

Inspecció-de sortida de vídeo: proporcionada

Informe de prova de maquinària: proporcionat

Disseny: Doble biga

Eficàcia: alta eficiència

Velocitat de funcionament: funcionament d'alta velocitat

Estabilitat: funció anti-swing

Color: Opcional

Font d'alimentació: 110V/220V/230V/380V/440V, personalitzat

Envergadura: 7,5-31,5 m

Aquest tipus de grua és una integració complexa de peces estructurals, mecàniques i elèctriques dissenyades per a treballs extrems.

Avaria dels components d'una grua pont de recollida de residus

El sistema es pot dividir en quatre segments principals:

L'estructura del pont(La part de la "Grua del pont")

El Grab / Grapple(L'eina "Agafa")

El polipast i el carro(El mecanisme d'elevació i moviment)

El sistema de control i potència(El "sistema nerviós")



1. L'estructura del pont

Aquest és el marc principal que abasta l'àrea de treball, com ara un búnquer de residus.

Biga(s) del pont:La(s) biga(s) horitzontal(s) principal(es) que formen la llum de la grua. Estan dissenyats per a una rigidesa extrema per suportar càrregues pesades i resistir la torsió.

Biga única:Una biga d'estil de caixa principal-. S'utilitza per a treballs més lleugers i traves més curts.

Biga doble:Dues bigues principals. Estàndard per a aplicacions de-residus pesats, ja que proporcionen una major alçada i capacitat del ganxo.

Camions finals:Els conjunts muntats a cada extrem de les bigues del pont. Alberguen els components que permeten el moviment de tota la grua.

Rodes/pneumàtics:Grans rodes d'acer forjat que circulen pels rails de la pista. Sovint tenen brides dobles per a la seguretat en ambients bruts.

Motors d'accionament:Motors elèctrics de CA o CC que proporcionen energia a les rodes perllarg viatge(moviment al llarg de l'edifici).

Frens:-Frens segurs que s'accionen automàticament si es perd energia.

Carrils de pista:Baranes d'acer-resistents, muntades de manera segura a les columnes de suport de l'edifici, sobre les quals viatgen els camions finals de la grua.Nota: tot i que no formen part de la grua en si, són un component crític del sistema.

2. El Grap / Grapple

Aquesta és l'eina especialitzada que defineix la finalitat de la grua. Està connectat al polipast i està dissenyat específicament per als residus.

Mandíbules (Petxines):Les parts principals que es tanquen per agafar el material. Pel que fa als residus, no són llisos, però tenen característiques per cavar i subjectar materials solts i enredats.

Captura de pell de taronja:Té 4, 5 o 6 mandíbules que es tanquen per formar una esfera. Excel·lent per a residus sòlids urbans generals (RSU), ferralla i residus de demolició.

Cactus Grab:Semblant a una pell de taronja però amb mandíbules més llargues i punxegudes per penetrar més profundament a les piles.

Captura de closca:Dues mordasses articulades, més habituals per a sorra, grava o gra, però de vegades s'utilitzen per a determinats tipus de residus.



Marc superior / Cap:L'estructura superior de la presa que connecta amb el polipast. Conté el mecanisme que obre i tanca les mandíbules.

Polyes de corda o cilindres hidràulics:

Funcionament-per corda:Utilitza diversos cables (cables) del polipast per obrir i tancar les mandíbules. Molt comú i robust.

Funcionament{0}}motor:Disposa d'un motor elèctric independent a la agafada per accionar el mecanisme d'obertura/tancament.

Accionament-hidràulic:Utilitza una unitat de potència hidràulica al carro per accionar els cilindres de la pinça per a una força de tancament potent.

3. El polipast i el carro

Aquesta és la unitat que aixeca la presa i la mou per l'amplada del pont.

Marc del carro:El marc d'acer que porta la unitat de polipast i viatja al llarg de les bigues del pontcarrils de carro.

Conducció de carro:El motor, la caixa de canvis, les rodes i els frens que proporcionenviatge creuat(moviment a través de l'amplada de la grua).

Unitat de polipast:El mecanisme d'elevació del nucli.

Motor de polipast:Un motor elèctric potent i sovint variable-de freqüència (VFD) per a un control precís de la velocitat d'elevació.

Tambor(s) o garbes:Sosté i enrotlla la corda (cable). Una presa de 4 cordes requereix un polipast amb diversos tambors o un sol tambor amb múltiples ranures.

Corda de filferro:Cable d'acer especial d'{0}}alta qualitat dissenyat per a una resistència extrema a l'abrasió i a la fatiga. Per a una presa operada per corda-, hi ha diverses cordes (p. ex., cordes per subjectar, tancar i obrir).

Fre de polipast:Un fre mecànic primari que aguanta automàticament la càrrega si es perd potència.

Bloc de càrrega/ganxo:El conjunt que connecta els cables amb la pinça. Inclou un gran ganxo d'acer forjat o un enllaç principal.

4. El sistema de control i potència

Comandament a distància de cabina o ràdio:

Cabina de l'operador:Una cabina tancada, amb aire-acondicionat i a pressió muntada a la grua o al carro. Protegeix l'operador de la pols, els fums i el soroll. Equipat amb joysticks, càmeres i monitors.

Comandament a distància de ràdio:Un transmissor portàtil i impermeable que porta l'operador. Això els permet moure's al millor punt de vista per a una captura segura i eficient.

Sistema Festoon / Bobines de cable:

Festó:Una via amb portadors lliscants que porten cables d'alimentació i control al llarg del pont i del carro. Comú però subjecte a desgast.

Bobines de cable (tambors):Bobines motoritzades que enrotllen i desenrotllen un cable d'alimentació pesat mentre es mou la grua. Sovint s'utilitza perllarg viatgemoviment.

Sistema de control intel·ligent:

Controlador lògic programable (PLC):El cervell de la grua. Gestiona tots els moviments, els enclavaments de seguretat i les funcions automatitzades.

Sistema de pesatge:Un sensor que mesura el pes de cada càrrega, crucial per al control del procés a les plantes de residus-a-energia.

Sistemes d'automatització i-colisió:Sensors i programari que permeten un funcionament semi o totalment automatitzat, evitant que les grues xoquin en un búnquer servit per múltiples grues.

Components de seguretat:

Interruptors de límit:Evita que la grua, el carretó i el polipast viatgen més enllà dels seus límits segurs.

Anemòmetre:Mesura la velocitat del vent (si la grua està a l'aire lliure) i pot desactivar el funcionament si els nivells són massa alts.

Botons d'aturada d'emergència:Situat en múltiples punts de la grua i del comandament a distància.

Esbós

Tècnica principal





Avantatges d'una grua pont de recollida de residus

Aquest sistema ofereix avantatges importants respecte a altres mètodes de manipulació de materials, com ara les carregadores frontals-o les excavadores.

1. Ús màxim de l'espai i gran cobertura:

La grua funciona per sobre, alliberant tot l'espai del sòl del búnquer o àrea d'emmagatzematge. Això permet emmagatzemar un volum de residus molt més gran en comparació amb les instal·lacions que depenen d'equips de terra-que necessiten marge de maniobra.

El del pontllarg viatge(al llarg de l'edifici) i del carroviatge creuat(a tota l'amplada del pont) proporcioneu un sobre de treball massiu i rectangular, assegurant que cap material estigui fora de l'abast.

2. Mescla i homogeneïtzació superiors:

Aquest és un avantatge fonamental, especialment a les plantes de residus-a-energia (WtE). La presa pot girar contínuament la pila de residus, barrejant materials de diferents edats i composicions.

Això crea un combustible homogeni amb una coherènciapoder calorífic(contingut energètic) i el contingut d'humitat, essencial per a una combustió eficient i estable a la caldera.

3. Alta eficiència i alimentació contínua:

La grua pot agafar diverses tones de material en un sol cicle i transportar-lo ràpidament a la tremuja d'alimentació.

Permet una velocitat d'alimentació contínua i controlada a la línia de processament (trituradora, transportador, caldera), optimitzant l'eficiència operativa de tota la planta.

4. Millora de l'entorn laboral i la seguretat:

Contenció:L'operació aèria conté els residus dins del búnquer, la qual cosa redueix la pols, l'olor i l'escapada de deixalles a altres parts de la instal·lació.

Seguretat de l'operador:L'operador treballa des d'una cabina segura, tancada i amb el clima-controlat o des del terra mitjançant un comandament a distància. Això els elimina del contacte directe amb els residus, el trànsit de maquinària pesada, els possibles incendis de búnquers i els gasos perillosos (com el metà).

5. Versatilitat en la manipulació de materials:

Les pinces especialitzades (pell de taronja, cactus) estan dissenyades per manejar una àmplia gamma de materials difícils: residus sòlids municipals (RSU), articles voluminosos, pneumàtics, matalassos, ferralla, restes de construcció i molt més.

6. Automatització i control de processos:

Aquestes grues són candidates ideals per a l'automatització. Es poden programar per treballar les 24 hores del dia, els 7 dies de la setmana, seguint camins optimitzats per alimentar la planta contínuament.

Integratsistemes de pesatgeproporcionar dades precises sobre el rendiment, permetent un control exacte del procés i dades operatives valuoses.

7. Costos de manteniment i operació reduïts:

Tot i que la inversió inicial és elevada, una sola grua pont pot substituir diverses peces d'equip de terra (carregadores, bulldozers), reduint els costos de manteniment, combustible i mà d'obra associats a una flota de vehicles.



Aplicacions d'una grua pont de recollida de residus

Els avantatges únics d'aquest sistema el converteixen en l'opció preferida en diversos sectors clau de residus i reciclatge:

1. Residus-a-Energia (WtE)/Energia-de-plantes de residus (EfW):

Aplicació principal:Aquest és l'ús més comú i crític.

Funció:Per recuperar els residus del búnquer d'emmagatzematge massiu, barregeu-los per obtenir homogeneïtat i introduïu-los a la tremuja que condueix a la reixa de combustió.

Per què s'utilitza:La capacitat de mescla per a una qualitat constant del combustible no té igual cap altra tecnologia.

2. Instal·lacions de recuperació de materials (MRF) i centres de reciclatge:

Funció:Per moure i classificar grans volums de reciclables barrejats (paper, plàstic, metalls) des de les fosses receptores a les línies de transport per al seu processament.

Per què s'utilitza:La presa de sobre pot "agafar i col·locar" de manera eficient els materials, ajudant a organitzar el flux i fins i tot a realitzar una classificació aproximada (p. ex., agafant principalment cartró d'una zona).

3. Jarres de ferralla i reciclatge:

Funció:Manipulació i càrrega de ferralla d'automòbils triturada (ASR), metalls fragmentats, ferralla solta i peces de vehicles al final de la seva vida{0}}-.

Per què s'utilitza:Les mandíbules de la pinça són prou fortes per manejar peces metàl·liques afilades, pesades i abrasives que danyarien altres equips.

4. Operacions d'abocadors i estacions de transferència:

Funció:A les estacions de trasllat organitzen i carreguen els residus en contenidors per al seu transport. Als abocadors, es poden utilitzar per a la col·locació i compactació de residus.

Per què s'utilitza:Milloren la densitat de residus en contenidors, reduint els costos de transport.

5. Terminals de manipulació a granel (per a combustibles derivats-de residus):

Funció:Manipulació i transport de residus-combustible derivat (CDR) o combustible sòlid recuperat (SRF), que són productes de rebuig processats destinats a ser utilitzats com a combustible en forns de ciment o centrals elèctriques.

Per què s'utilitza:Mou eficaçment grans volums de combustible solt a granel sense degradació.



El procés de fabricació d'aPont grua de fosa metal·lúrgica QDYimplica un estricte control de qualitat i una enginyeria especialitzada per garantir la durabilitat, la resistència a la calor i la seguretat. A continuació es mostra un desglossament-a-pas a pas del procediment de producció:

1. Disseny i Enginyeria

Anàlisi de càrrega i entorn– Càlculs percapacitat d'elevació (5–500+ tones), amplitud i resistència a la calor.

Modelatge CAD/3D– Disseny estructural, simulacions de tensió (FEA) i complimentEstàndards ISO, FEM o GB.

Personalització– S'inclouen funcions opcionals (impermeabilització-d'explosions, polipasts aïllats, automatització).



2. Selecció i preparació del material

Bigues principals i carros finals– Acer-d'alta resistència (Q345B, Q460C) o acer-aliatge resistent a la calor.

Cordes i ganxos– Especialacer d'aliatge{0}}tractat tèrmicament(per a la manipulació de metall fos).

Components elèctrics– Cables, motors i materials d'aïllament resistents a les altes -temperatura-.



3. Fabricació de components clau

A. Construcció de bigues del pont

Tall i soldadura- Tall CNC per plasma / làser per a la precisió;soldadura per arc submergit (SAW)per a juntes-d'alta resistència.

Tractament tèrmic– Recuit-que alleuja la tensió per evitar la deformació.

Mecanitzat– Perforació, fresat i rectificat de superfícies per a la precisió del muntatge.

B. Muntatge del polipast i carro

Tambor i caixa de canvis- Mecanitzat per a un funcionament suau; provat sotaCàrrega nominal 1,25x.

Frens -resistents a la calor– Doble-disc o frens electromagnètics per a una retenció-defectuosa.

Ganxo de cullera i pestell de seguretat– Forjat i provat per ultrasons per a esquerdes.

C. Camions finals i sistema de pista

Mecanitzat de rodes i carrils- Rodes d'acer endurit per a una llarga vida útil.

Motors d'accionament i reductors– Equipat ambmecanismes-antipatinsper a càrregues pesades.



4. Integració de sistemes elèctrics i de control

Sistema de barres de Festoon/Conductor– Per al subministrament elèctric al llarg de la pista.

Unitats de freqüència variable (VFD)– Per a un control suau de velocitat i eficiència energètica.

Circuits de seguretat– Sensors de sobrecàrrega, interruptors de límit i parada d'emergència.

Controls de l'operador– Penjoll, cabina, osistemes remots/automatitzats.



5. Tractament superficial i protecció contra la corrosió

Sorra (grau SA 2.5)– Elimina l'òxid i millora l'adherència de la pintura.

Pintura/revestiment{0}}d'alta temperatura– Imprimació-ric en zinc + capa superior-resistent a la calor (fins a800 graus).

Aïllament de components crítics– Fibra ceràmica o recobriments refractaris en ganxos i cordes.



6. Muntatge i proves

A. Comprovacions pre-del muntatge

Inspecció dimensional de bigues, carros i carros finals.

Alineació de rails de pista i vies de grua.

B. Proves de càrrega (segons les normes ISO 4310/GB)

No-Prova de càrrega– Comprova el motor, el fre i les funcions de viatge.

Prova de càrrega estàtica – Capacitat nominal 1,25xdurant 10+ minuts.

Prova de càrrega dinàmica – Capacitat nominal 1,1xamb moviments repetits.

Prova de fre d'emergència– Verifica els-mecanismes segurs contra errors.

C. Validació de la resistència a la calor (per a grues de fosa)

Exposició simulada a-temperatura alta (si cal).



7. Embalatge i lliurament

Desmuntatge (si cal)– Per a grues grans, els components s'envien per separat.

Embalatge anti-corrosió– Pel·lícula VCI o dessecant per al transport a l'estranger.

Documentació– Manuals, informes de proves i certificacions (CE, ISO, GOST, etc.).



8. Instal·lació i posada en marxa (al-lloc)

Alineació de la pista i muntatge de la grua.

Prova final de càrrega i formació de l'operador.

Vista del taller:

L'empresa ha instal·lat una plataforma intel·ligent de gestió d'equips, i ha instal·lat 310 jocs (conjunts) de robots de manipulació i soldadura. Després de la finalització del pla, hi haurà més de 500 conjunts (conjunts) i la taxa de connexió en xarxa d'equips arribarà al 95% de les línies de soldadura . 32 que s'han posat en funcionament, s'ha previst instal·lar-ne 50 i la taxa d'automatització de tota la línia de productes ha arribat al 85%.
