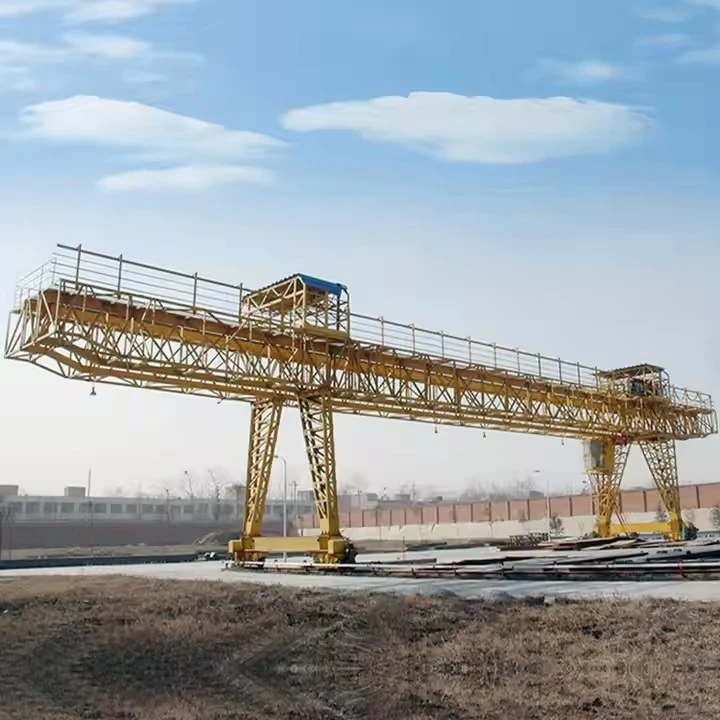

50 t Double Girder Truss Gantry Crane

Una grua de biga doble biga és una elecció eficient i econòmica per a aplicacions de càrrega mitjana i de llarga durada on la reducció de pes i l'estalvi de costos són prioritats. El seu disseny modular permet la personalització per a ús interior\/exterior, cosa que el fa versàtil a través de les indústries.

Característiques clau
Lleuger i rendible

El disseny de Truss redueix l’ús de materials, disminuint els costos de fabricació mantenint la integritat estructural.

Ideal per a sol·licituds en què les restriccions pressupostàries són una preocupació.

Capacitat de càrrega moderada

Normalment gestiona 1-50 tones, fent -lo adequat per a la manipulació general de materials, les línies de muntatge i els jardins d’emmagatzematge.

Personal i alçada personalitzables

Interval de span: 5-35 metres (alguns models de fins a 60 m).

Les potes regulables per diferents altures de treball (fins a 40 m en algunes configuracions).

Opcions de mobilitat

Muntat per ferrocarril: per a operacions de ruta fixa en drassanes o jardins de contenidors.

Reditat de cautxú: per a un moviment flexible en tallers o llocs de construcció.

Models portàtils: muntatge\/desmuntatge ràpid per a ús temporal.

Sistema de carro i carro

Equipat amb polipastos de corda elèctrica (tipus CD\/md) o munts de cadena per a l’aixecament vertical.

Trolls manuals o motoritzats per al moviment horitzontal al llarg de la biga.

Durabilitat i resistència al temps

Acer galvanitzat o pintat per a la resistència a la corrosió en ús exterior.

Alguns models compleixen els estàndards FEM, DIN i ISO per a la seguretat i la fiabilitat.

Comparació: Girder Single Girder vs. Solid Web Gantry grues

Capacitat de càrrega nominal: 5 tones, 10 tones, 100 tones, personalitzades, 16\/3,2 tones, 20\/5 tones, 32\/5 tones, 50\/10 tones

Màxim. Alçada elevadora: 40m, personalitzada

Span: 35m o demandes de clients

Garantia: 1 any

Pes (Kg): 50000 kg

Components del nucli: PLC, motor, coixinet, caixa de canvis, motor, vas a pressió, engranatge, bomba

Camí de control: CAB, control remot sense fils o personalitzat

Una sola grua de Gantry Gantry és un tipus de grua de calaix lleuger a mitjà amb una biga de tipus Truss, normalment utilitzada per a aplicacions exteriors com ara llocs de construcció, jardins prefabricats o petites fàbriques. El disseny de Truss ofereix una resistència al vent reduïda i un pes més lleuger mantenint la força estructural.

Components principals i les seves funcions
1. Truss Girder (biga individual)
Estructura: un feix de gelosia lleugera (truss) elaborat amb barres d’acer soldades.

Funció: admet el polipast i la càrrega mentre redueix la càrrega del vent i el pes total de la grua.

Avantatge: Ideal per a entorns exteriors amb freqüent exposició al vent.

2. Les cames de suport (cames de gantry)
Disseny: dues columnes verticals que admeten la biga de trànsit.

Funció: transfereix la càrrega de la biga a terra.

Variants: pot ser un marc, tipus de caixa o tipus de tipus, segons la càrrega i la durada.

3. Carruatges finals \/ rodes mòltes
Funció: permeteu que la grua es mogui longitudinalment per les baranes de terra.

Inclou: motors de conducció, frens i rodes de viatge.

Opcions de potència: unitat elèctrica o empenta manual (per a versions molt clares).

4. Mecanisme de polipast o carro
Normalment un polipast de corda elèctrica o un polipast de cadena elèctrica, muntat sota la biga de trànsit.

Funció: realitza el moviment vertical i el moviment de costat a costat (viatge creuat) al llarg de la biga.

Trolley: pot ser fixat o motoritzat, segons l'aplicació.


5. Sistema elèctric
Alimentació a través de rodet de cable, cable o sistema de cadena d’arrossegament.

Panell de control per operar aixecament i viatjar.

Mètodes de control:

Control de penjolls

Control remot sense fils

6. Rails de grues \/ pista
Posada a terra perquè la grua es mogui longitudinalment.

Feta de pista d’acer incrustada en formigó o cargolada al terra.

7. Dispositius de seguretat
Interruptors de límit (aixecament superior\/inferior, final de viatge)

Protecció de sobrecàrrega

Parada d'emergència

Alarmes i llums d’alerta

Ancoratge a prova del vent (important per a ús exterior)

.

Components opcionals
Columnes d'alçada regulables (per a l'alçada d'elevació variable)

Tampons de goma o parades mecàniques

Cobertes de pluja o ombres de sol per a polipastos

Ancoratges anti-alus o pinces ferroviàries

Esbossar

Resistència al vent
L’estructura oberta de trànsit redueix l’arrossegament del vent, cosa que el fa ideal per a un ús exterior.
Disseny lleuger
Truss Construction utilitza menys material mantenint la força, cosa que redueix la càrrega de fonamentació i el cost d’instal·lació.
Rendible
Les grues de la biga de caixa més barates en termes de material, fabricació i transport.
Instal·lació fàcil
Els components lleugers són més fàcils de muntar i desmantellar in situ.
Personal i alçada personalitzables
Apte per a diverses condicions de treball amb mides regulables.
Energèticament eficient
Requereix motors d’impulsió menors a causa d’un pes reduït.
Durable en condicions dures
Funciona bé en llocs exteriors ventosos, polsosos o desiguals.

Aquest tipus de grua s’utilitza àmpliament en tasques d’elevació de mitjans i llum, especialment en entorns oberts.

1. Fàbriques de formigó prefabrica
Desplaçament de lloses, bigues, columnes i motlles prefabricats.

2. Llocs de construcció
Estructures d’acer elevador, rebar, bastides i equips.

Fàcil de traslladar -se a mesura que avança el projecte.

3. Carretera i construcció del pont
Maneig de fórmules, segments de formigó i bigues de pont.

Ideal a causa de la resistència al vent i la durabilitat a l’aire lliure.

4. Magatzems i jardins
Zones d’emmagatzematge de materials a l’aire lliure on no hi ha una estructura del sostre.

Maneja canonades, barres d’acer, caixes de fusta, etc.

5. Tallers de fabricació
Moving components lleugers com xapa, peces de màquina i eines de muntatge.

6. Davuixes petites o jardins de vaixell
Transport de peces, motors o equips de manteniment.

1. Disseny i enginyeria

Enginyeria detallada: desenvolupar dibuixos i especificacions detallades d’enginyeria, inclosos el biga principal, el polipast, el carro, els carruatges finals i altres components.

Simulació i modelatge: utilitzeu eines de disseny assistit per ordinador (CAD) i eines de simulació per modelar el rendiment de la grua i optimitzar el seu disseny.

2. Selecció de material

Especificacions de material: seleccioneu Materials de gran qualitat que compleixin els requisits per a la resistència, la durabilitat i la resistència a la calor. Els materials comuns inclouen acer de gran resistència, aliatges i recobriments especialitzats.

Contractació: Materials d'origen de proveïdors aprovats, garantint que compleixin els estàndards de qualitat i de certificació necessaris.

3. Fabricació de components

Tall i conformació: talleu i forma les matèries primeres en els components necessaris, com ara bigues, columnes i claudàtors. Això pot implicar processos com el tall de plasma, el tall de làser i el mecanitzat. Inclou la soldadura del feix principal, els carruatges finals i altres peces de càrrega.

4. Assemblea

Subassemblea: Munteu components individuals, com ara el sistema de muntatge, el carro i els carruatges finals, en subassemblees. Es tracta de muntar parts i garantir una alineació adequada. Conjunt: combinar subassemblees per construir l'estructura completa de la grua. Inclou muntar el muntatge i el carro del feix principal, connectar els carruatges finals i instal·lar els sistemes de control.

5. Integració dels sistemes

Sistemes elèctrics: instal·leu components elèctrics, inclosos motors, panells de control, cablejat i sensors. Assegureu -vos que els sistemes elèctrics de la grua estiguin integrats i provats correctament.

Sistemes de control: implementar i configurar sistemes de control, com ara controladors de lògica programable (PLCS), controls remots i dispositius de seguretat. Verifiqueu que els sistemes de control funcionen correctament i es calibren.

6. Prova i garantia de qualitat

Prova preoperacional: Realitzeu proves preoperacionals per comprovar la funcionalitat de la grua, incloses les proves de càrrega, les proves operatives dels mecanismes d’elevació i viatge i comprovacions del sistema de control.

Prova de seguretat: Verifiqueu que les funcions de seguretat, com ara interruptors, alarmes i parades d’emergència, funcionen correctament i compleixen els estàndards de seguretat.

Inspecció: realitzeu una inspecció detallada de l'estructura i els components de la grua per assegurar el compliment de les especificacions de disseny i els estàndards de qualitat.

7. Ajustaments i calibració finals

Ajustar bé: feu els ajustaments necessaris per optimitzar el rendiment de la grua i garantir un bon funcionament. Això pot incloure calibrar sensors, ajustar controls i ajustar el sistema elevador.

Documentació: prepareu i reviseu la documentació, inclosos els manuals de funcionament, les guies de manteniment i les instruccions de seguretat.

8. Lliurament i instal·lació

Transport: organitzeu el transport de la grua al lloc d’instal·lació, assegurant -se que es manipula i s’envia amb seguretat per evitar danys.

Instal·lació: Supervisar la instal·lació de la grua a la instal·lació del client, incloent muntatge, alineació i connexió amb fonts d’energia i sistemes de control.

Formació: Proporcioneu formació per a operadors i personal de manteniment per assegurar -se que estiguin familiaritzats amb els procediments de funcionament i seguretat de la grua.

9. Comissió i lliurament

Publicació: realitzeu proves de posada en servei per verificar que la grua funciona correctament en condicions del món real i compleix les especificacions de rendiment.

Handover: lliura oficialment la grua al client, proporcionant tota la documentació necessària, inclosos els certificats de compliment, la informació de garantia i els horaris de manteniment.

Inspecció material

Inspecció de qualitat: es realitza una inspecció estricta de qualitat a les matèries primeres comprades per assegurar -se que compleixen els requisits de disseny i els estàndards nacionals.

Emmagatzematge de materials: els materials qualificats s’emmagatzemen segons la classificació per evitar la corrosió o els danys.

Tallar i formar

Tall d'acer: utilitzeu el tall de plasma, el tall de làser o el tall de flama i altres tecnologies per tallar l'acer segons la mida del dibuix de disseny.

Processament formant: formeu la placa d’acer mitjançant la flexió, el rodatge, la soldadura i altres processos per fabricar el feix principal, el feix final i altres parts estructurals.

Soldadura

Soldadura de components: les peces d’acer tallades i formades es solden a les estructures principals com el feix principal, el feix final i el carro. El procés de soldadura ha de ser controlat estrictament per assegurar la força estructural i la qualitat de la soldadura.

Inspecció de soldadura: utilitzeu la tecnologia de proves no destructives (com ara proves d’ultrasons, proves radiogràfiques) per inspeccionar les soldadures per assegurar-vos que no hi ha esquerdes ni altres defectes.

Mecanitzat

Mecanització de precisió: el mecanitzat de precisió es realitza als components clau de la grua, com ara conjunts de rodes, seients de rodament, politges, etc., per assegurar la seva precisió dimensional i la seva qualitat de superfície.

Muntatge de tota la màquina

Assemblea General: Sobre la base del pre-muntatge, es realitza el muntatge global de la grua, incloent la instal·lació final del feix principal, el feix final, el mecanisme d’elevació, el mecanisme de marxa, etc.

Posada en servei i proves

En condicions dinàmiques, es prova el rendiment operatiu de la grua, incloent la prova d’elevació, caminar, direcció i altres funcions. Es comprova la mida global de la grua de pont muntada per assegurar -se que totes les dimensions compleixin els requisits de disseny.

Ruixat i tractament anti-corrosió

Tractament de superfície Eliminació de rovell: eliminació de rovell a la superfície de la grua, els mètodes comuns inclouen el sandblastin, el recollida, etc. Primer polvorització: imprimació anti-corrosió a la superfície tractada per evitar l’oxidació i la corrosió metàl·liques. Esprai de polvorització de polvorització de taps: Spray Topcoat segons els requisits del client o els estàndards de la indústria per donar a la grua un efecte protector i decoratiu. Marcatge: Després de ruixar, marqueu la informació d’identificació de la grua d’acord amb les especificacions, com ara el model, la càrrega nominal, etc.

Fàbrica i instal·lació

Embalatge i transport

Protecció dels envasos: envasa de manera protectora els components clau de la grua per evitar danys durant el transport. Arranjament de transport: segons la mida de l’equip i les condicions de transport, seleccioneu un mètode de transport adequat per transportar la grua al lloc del client.

Acceptació i lliurament

Acceptació del client

Acceptació in situ: el client realitza l’acceptació in situ de la grua segons els requisits del contracte i les especificacions tècniques per comprovar el rendiment i la qualitat de l’equip.

Rectificació de problemes: si es troben algun problema, el fabricant ha de rectificar -los a temps per assegurar -se que l'equip compleixi els requisits del client. Enviament i ús Formació de funcionament: el fabricant sol formar els operadors del client per assegurar -se que puguin operar la grua correctament i de forma segura.
